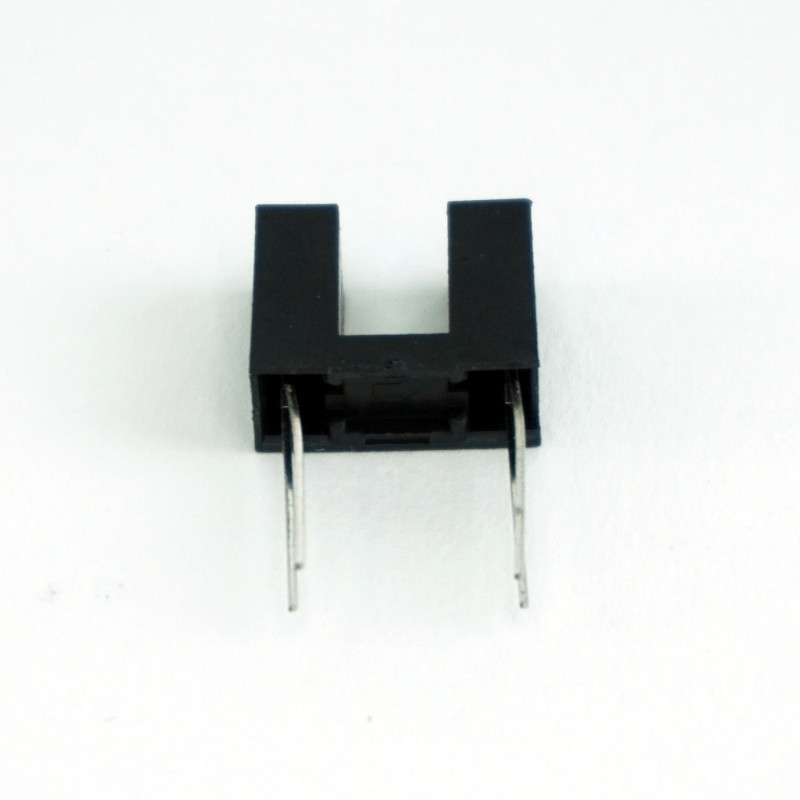

Senzor fotoelectric infrarosu

Descrierea produsului:

Acest senzor este compus dintr-un emitator infrarosu (led) pe o parte si un detector (foto-tranzistor) pe cealalta parte. Emitand o unda de lumina IR dintr-o parte in cealalta, senzorul poate detecta trecerea unui obiect, deoarece acesta intrerupe unda de lumina. Acest tip de senzor se foloseste intr-o gama variata de aplicatii incusiv comutatoare optice, detectie obiecte etc.

Specificatii tehnice:

• Tensiune polarizare directa led (VF): 1.2V DC
• Curent maxim led: 20mA
• Tensiune maxima colector-emitor (VCE): 5V DC
• Curent maxim colector: 20mA
• Temperatura de operare: -25℃ to + 85℃
• Dimensiuni:

!!!ATENTIE!!! - LED-urile se conecteaza intotdeauna individual in serie cu o rezistenta pentru a limita curentul care trece prin acestea, in caz contrar se vor arde foarte repede.

Rezistentele legate in serie cu led-ul si foto-tranzistorul trebuie calculate in functie de caderea de tensiune si tensiunea de alimentare astfel incat curentul sa nu depaseasca valoarea maxima.

Exemplu de implementare a unui optocuplor:

Continutul coletului:

1x buc. senzor fotoelectric infrarosu
