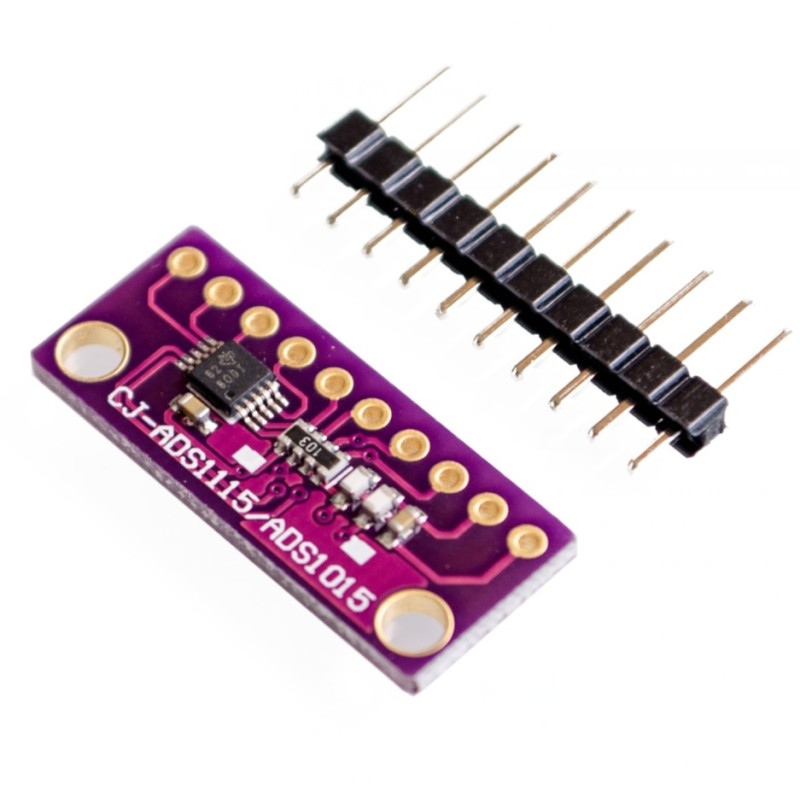

Modul conversie analog - digital (ADC) 4 canale 16 biti - I2C - ADS1115

Descrierea produsului:

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Modul conversie analog - digital (ADC) 4 canale 16 biti - I2C - ADS1115 || Referinta HEVAEA_ADS1115
1x Placa de dezvoltare UNO || Referinta TXVMOK_DB-UNO-R3
     diferite fire necesare pentru realizarea legaturilor electrice

Conexiuni:

Cod arduino:

#include <Wire.h>
#include <Adafruit_ADS1X15.h>

Adafruit_ADS1115 ads;

void setup(void)
{
Serial.begin(9600);
Serial.println("Hello!");

Serial.println("Getting single-ended readings from AIN0..3");
Serial.println("ADC Range: +/- 6.144V (1 bit = 3mV/ADS1015, 0.1875mV/ADS1115)");

ads.begin();
}

void loop(void)
{
int16_t adc0, adc1, adc2, adc3;

adc0 = ads.readADC_SingleEnded(0);
adc1 = ads.readADC_SingleEnded(1);
adc2 = ads.readADC_SingleEnded(2);
adc3 = ads.readADC_SingleEnded(3);
Serial.print("AIN0: ");
Serial.println(adc0);
Serial.print("AIN1: ");
Serial.println(adc1);
Serial.print("AIN2: ");
Serial.println(adc2);
Serial.print("AIN3: ");
Serial.println(adc3);
Serial.println(" ");

delay(1000);
}

Dupa realizarea conexiunilor si incarcarea codului veti primi in serial monitor valori asemanatoare cu cele din imaginea urmatoare:

Continutul coletului:

1x Modul conversie analog - digital (ADC) 4 canale 16 biti - I2C - ADS1115
1x Bareta pini tata
