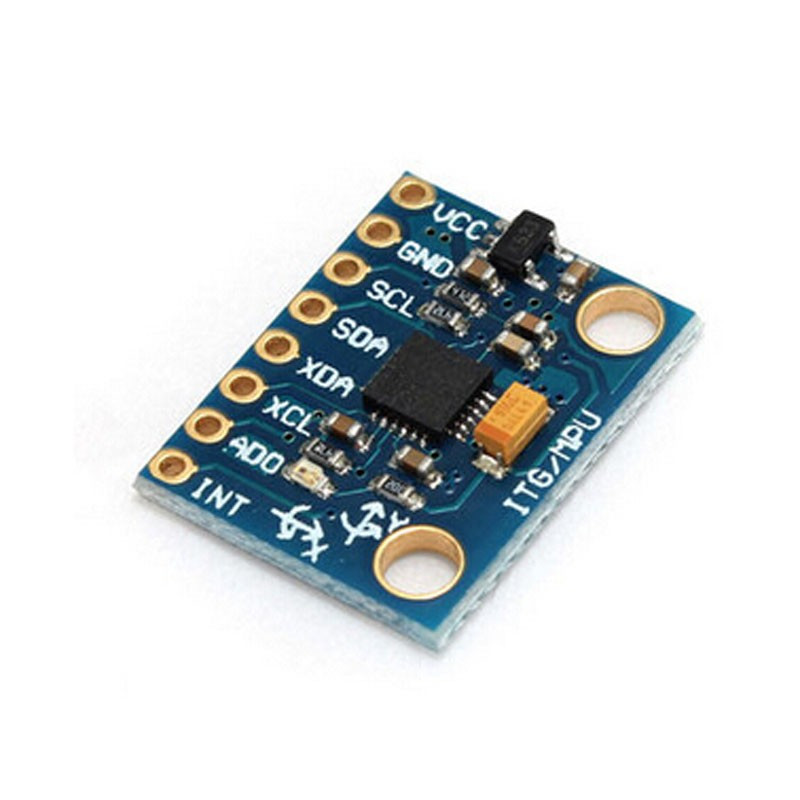

Modul giroscop + accelerometru 3 axe MPU 6050

Descriere

Modulul contine un circuit integrat MPU-6050 cu accelerometru, giroscop și senzor de temperatura. Acesta comunica pe interfata I2C, avand nevoie de doar 2 conexiuni. Fiecare dispozitiv ce foloseste interfata I2C are propria adresa. MPU6050 poate selecta una din doua adrese disponibile, legand pinul AD0 la GND sau VCC. Aceasta conexiune este facuta de obicei pe placuta modulului. Este util în proiectele tale ce au nevoie sa detecteze miscarea si intensitatea ei, cum ar fi jocuri, stabilizare de imagine, step counter.

Specificatii

Tensiune de alimentare: 3.3V - 5V (regulator LDO inclus);
Tensiune magistrală I2C: 3.3V (MAX);
Curent: 5mA;
Range programabil giroscop: ±250, ±500, ±1000, ±2000 o/s;
Range programabil accelerometru: ±2g, ±4g, ±8g, ±16g;
Interval măsurare temperatură: -40oC - +85oC;
Frecvență maximă I2C: 400kHz.

Continutul pachetului:

1x Modul giroscop + accelerometru 3 axe MPU 6050

Exemplu practic

Tutorial de instalare si folosire a modulului il poti gasi in linkul urmator: http://playground.arduino.cc/Main/MPU-6050
