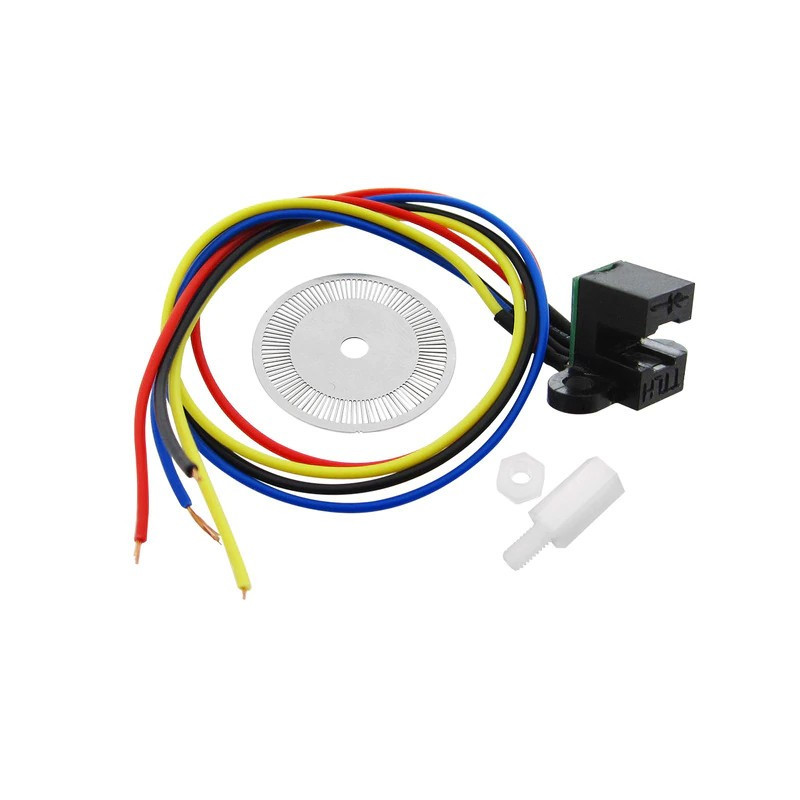

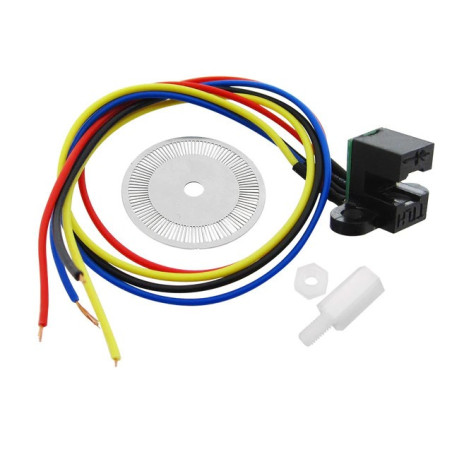

Encoder senzor viteza fotoelectric

Descrierea produsului:

Modulul de codificare fotoelectrică constă din două discuri plasate unul în fața celuilalt. Pe un disc se află o sursă de lumină, iar pe celălalt disc se găsesc două elemente de recepție a luminii (foto-rezistoare). Între aceste discuri se află un disc mobil cu fante situate uniform. Prin rotirea acestui disc mobil, receptoarele de lumină A și B sunt conectate și deconectate alternativ. Astfel, la ieșiri se va genera un semnal de tip undă pătrată. Dacă numărați aceste impulsuri, puteți calcula unghiul de rotație. În plus, există o diferență de fază de 90 de grade între cele două ieșiri A și B, astfel încât putem determina direcția de rotație verificând care ieșire este în avans față de cealaltă.

Specificatii tehnice:

Numarul de linii perforate: 100
Diametrul exterior: 22mm
Diametrul orificiului: 3.5mm
Grosimea discului: 0.3mm
Material: Otel
Tensiune intrare: 5V
Tensiune iesire: 5V, 2 faze

Mod Conectare:

Acest modul are 4 fire:

• output A (Galben): Iesirea A
• output B (Albastru): Iesirea B
• VCC (Rosu): Alimentare – 5V
• GND (Negru): Ground

Mod de functionare:

Continutul coletului:

1 x buc senzor optic
1 x buc rotita perforata din inox
