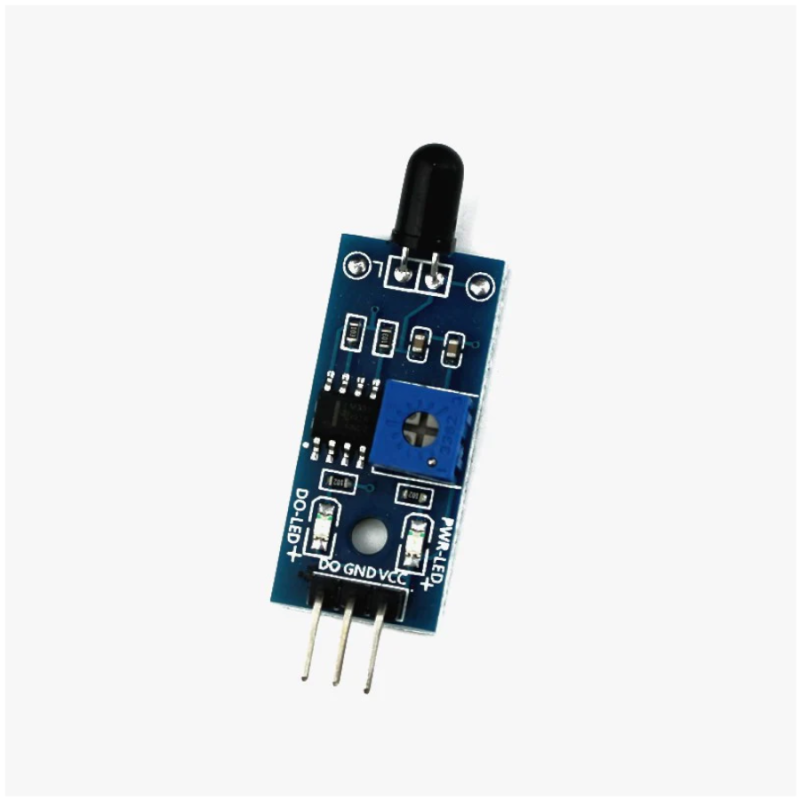

Modul senzor de flacara infrarosu LM393

Descrierea produsului:

Specificatii tehnice:

• Detecteaza flacari sau o sursa de lumina cu o lungime de unda cuprinsa intre 760nm si 1100nm
• Unghiul de detectie este de aproximativ 60 de grade
• Acuratete ajustabila
• Tensiune de operare 3.3V ~ 5V
• Iesire
  •  Digital iesire 0 si 1
• Prezinta gaura de montare
• Indicator LED pentru alimentare (rosu) si indicator iesire digitala (verde)
• Comparator chip LM393
• Dimensiuni: 3.2 x 1.9cm

• VCC: 3.3V ~ 5V
• GND: Masa
• DO: Iesire digitala (0 si 1)

Exemplu de conectare:

Conexiuni necesare pentru conectarea la o placa de dezvoltare UNO:

D0 ---------- arduino 7
VCC ---------- arduino 5V
GND ---------- arduino GND

Exemplu de cod:

// Flame Sensor Module

int LED = 13; // Use the onboard Uno LED
int isFlamePin = 7; // This is our input pin
int isFlame = HIGH; // HIGH MEANS NO FLAME

void setup() {
pinMode(LED, OUTPUT); // put onboard LED as output
pinMode(isFlamePin, INPUT); //flame sensor should be input as it is giving data
Serial.begin(9600); //begin Serial communication

}

void loop() {
isFlame = digitalRead(isFlamePin);//Readd the data gien by the flame sensor
if (isFlame== LOW) //if it is low
{
Serial.println("FLAME, FLAME, FLAME"); //Print Flame Flame
digitalWrite(LED, HIGH); //LED on
}
else //if not
{
Serial.println("no flame"); //print no flame
digitalWrite(LED, LOW); //off the LED
}
}

Dupa incarcarea codului deschideti Serial Monitor si alegeti baud-ul de 9600 setat in cod pentru comunicarea seriala:

Continutul coletului:

1x Modul senzor de flacara infrarosu LM393
