Produs original GroundStudio

Descarcari:

Schematic si Layout

Descrierea produsului:

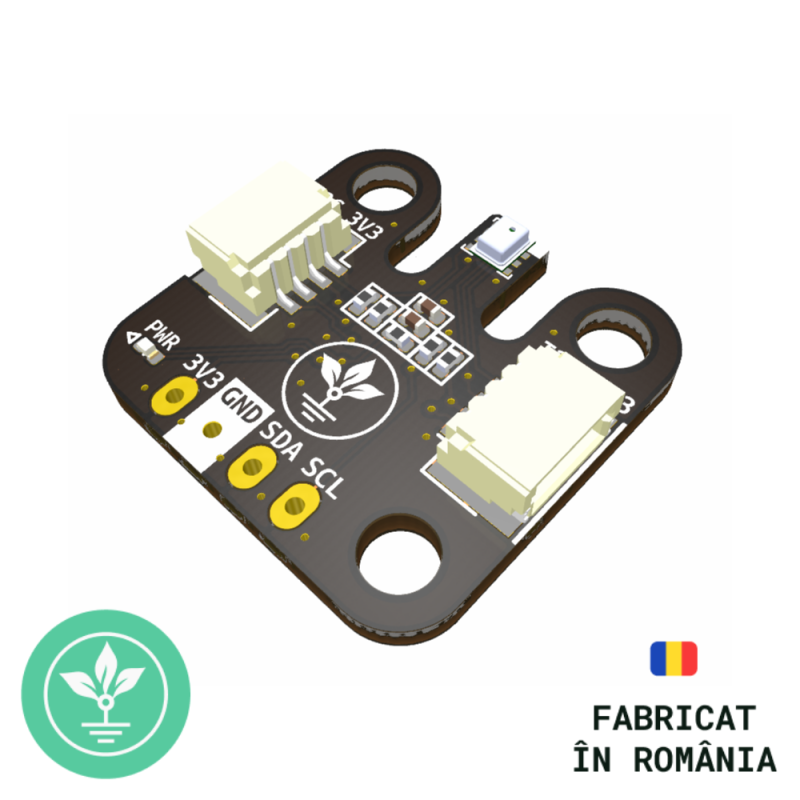

Modulul integreaza senzorul de temperatura, presiune atmosferică si umiditate BME280 care foloseste standardul I²C pentru comunicare astfel acesta poate fi folosit usor impreuna cu  majoritatea placilor de dezvoltare existente.

Prezenta tensiunii de alimentare pe portul I²C 3V3 este indicata prin led-ul "PWR LED" amplasat pe modul.
Pentru cazurile in care se doreste minimizarea consumului, led-ul "PWR LED" poate fi deconectat cu ajutorul jumperului "PWR LED DISABLE" aflat pe spatele pcb-ului.

Adresa I²C a senzorului poate fi modificata cu ajutorul jumperului de pe spatele pcb-ului. Jumperul vine implicit deschis (cu adresa 0x77) si poate fi cositorit (valoarea adresei devenind 0x76).

Conectorii I²C 3V3 sunt compatibili cu standardele Qwiic (SparkFun) si STEMMA QT (Adafruit).

Specificatii tehnice:

Temperatura masurata: -40°C ~ +85°C
Umiditate masurata: 0~100% RH
Presiune atmosferica masurata: 300hPa ~ 1100hPa
Tensiune de alimentare: 3.3V DC
Protocol de comunicare: I²C
Adrese I²C: 0x77(default - jumper deschis) sau 0x76(jumper inchis)
Tip conectori I²C 3V3: SH 4P
Pitch conectori I²C 3V3: 1mm
Dimensiuni pcb: 20mm x 19.4mm

*Datasheet-ul senzorului BME280 este disponibil in format pdf in sectiunea DESCARCARI.

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Placa de dezvoltare Raspberry PI Pico || Referinta: CSQGQJ_PICO
1x Modul BME280 3V3 GroundStudio || Referinta: OZQDKZ_AAA
     diferite fire necesare pentru realizarea legaturilor electrice

1. Realizati urmatoarele legaturi intre modulul BME280 si placa Pi Pico:
   BME280 __________ Pi Pico
   GND ______________ GND
   3V3 __________ _____3V3
   SDA __________ ____GPIO4
   SCL ______________ GPIO5
2. Conectati placa de dezvoltare Pi Pico la PC.
3. Deschideti Arduino IDE.
4. Din meniul "File" selectati optiunea "Preferences".

5. In fereastra "Additional Boards Manager URLs:" adaugati adresa urmatoare: https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json


6. In meniul "Tools" selectati "Board:" apoi "Boards Manager".
7. In fereastra aparuta cautati si instalati pachetul de placi "Raspberry Pi Pico / RP2040 by Earle F. Philhower, III".


8. Dupa instalare, in meniul Tools selectati "Board:" -> Raspberry Pi RP2040 Boards -> Raspberry Pi Pico
9. In meniul "Tools" -> "Port" selectati portul pe care este conectata placa Pi Pico.
10. Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Pi Pico, deconectati-o pentru o clipa si verificati meniul "Ports" din "Device Manager" pentru a vedea care dintre acestea dispare.
11. Cautati si instalati libraria "Adafruit BME280 Library" din meniul "Tools->Manage Libraries.."
12. Dupa instalarea librariei selectati "File->Examples->Adafruit BME280 Library->bme280test"
13. Incarcati codul apasand butonul de UPLOAD (Ctrl+U).
14. Dupa incarcarea codului in Serial Monitor vor aparea valorile masurate de senzor:


Continutul coletului:

1x buc. modul senzor presiune atmosferică BMP280 GroundStudio

1x buc. bareta 1*7 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
