PCB Design
GroundStudio Jade U1+
Livram și în lockere
Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!
Livrare rapidă: o zi lucrătoare!
Comandă până la ora 14:00 și expediem astăzi coletul
Garantie 2 ani
Produse sigure, fără griji!
Retur simplu în 14 zile
Produse nefolosite? Retur fără întrebări!
Descriere
Produs original GroundStudio
 |
 |
Produsele GroundStudio sunt proiectate si asamblate in Romania, in regim Open Hardware, folosind componente de calitate superioara. |
Descarcari:
 Pinout |
Schematic si Layout |
DESCRIEREA PRODUSULUI:
|

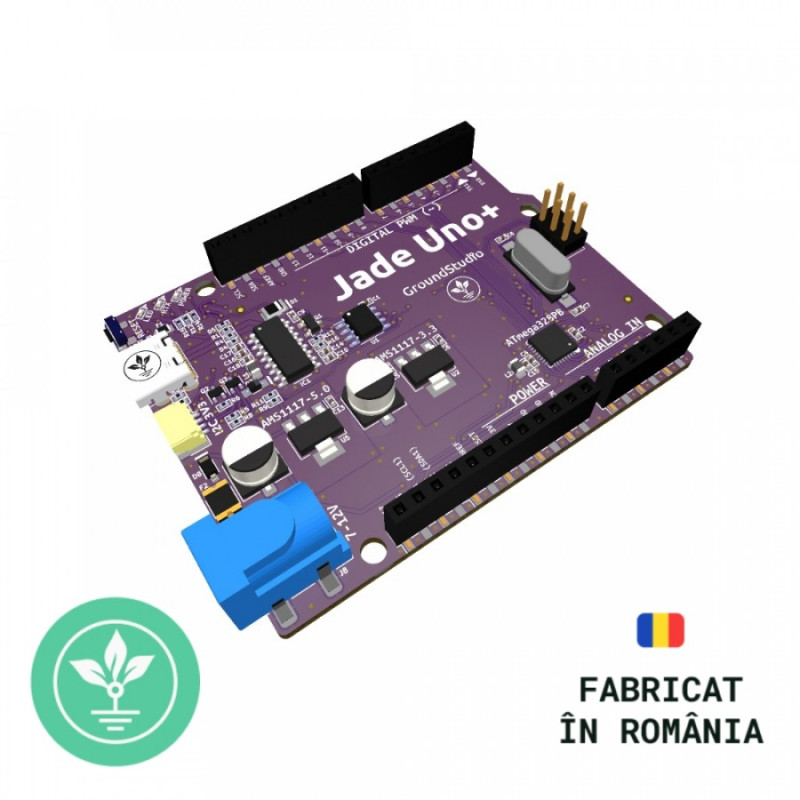

Placa de dezvoltare Jade Uno+ este bazata pe microcontrolerul ATmega328PB. Are aceleasi dimensiuni si pozitie a pinilor (pin-compatible) ca placuta clasica Uno, insa prezinta o serie de imbunatatiri fata de aceasta:
Cu ajutorul convertorului HT42B534-2, placa de dezvoltare poate fi folosita si pentru a emula un alt dispozitiv (de ex. o tastatura) folosind programul si documentatia disponibila AICI Placa de dezvoltare Jade Uno+ este compatibila software cu placa Jade Nano+ si ofera acces la toti pinii microcontrolerului. Poate fi programata utilizand Arduino IDE prin USB (are bootloaderul scris din fabrica) sau MPLAB IDE folosind un programator legat la portul ICSP. Functii ale pinilor:Placuta este echipata cu 24 de pini digitali I/O care pot fi programati utilizand mediul de dezvoltare integrat Arduino(IDE). Acestia sunt impartiti dupa cum urmeaza:
Microcontrollerul folosit are periferice hardware pentru: 2x UART (UART0 este folosit pentru conversia USB-Serial), 2xSPI, 2x TWI sau I2C (I2C0 este foosit pentru conectorul I2C 3V3). Chipul USB-Serial HT42B534-2 este conectat la pinii RX (0) si TX (1) ai placii. Acestia nu pot fi folositi pentru altceva cat timp placa este alimentata de la USB. Software-ul Arduino include un monitor serial care permite trimiterea de date catre si de pe Arduino. LED-ul RTx va clipi atunci cand datele sunt trimise prin intermediul cipului HT42B534-2 si conexiunii USB la computer (dar nu pentru comunicatii seriale pe pinii 0 si 1). |
Tabel comparatie:
Uno |
GroundStudioJade UNO |
GroundStudioJade Uno+ |
|
 |
 |
 |
|
Pret |
$$$ | $$$ | $$ |
Microcontroller |
Atmega328P | Atmega328P | Atmega328PB |
Conector USB |
USB-B | USB-C | USB-C |
Convertor USB-SERIAL |
CH340/FTDI VID/PID fix |
HOLTEK se poate schimba VID/PID |
HOLTEK se poate schimba VID/PID |
Peripheral Touch Controller
|
nu | nu | DA |
UART |
1 | 1 | 2 |
SPI |
1 | 1 | 2 |
TWI (I2C) |
1 | 1 | 2 |
Pini Analogici |
6 | 4 | 8 |
Pini Digitali |
20 | 18 | 24 |
Timere |
2 | 2 | 4 |
Serial unic per chip |
nu | nu | DA |
O descriere mai amanuntita se gaseste in fisierul atasat din sectiunea Descarcari: CLICK AICI
Functionalitatea completa poate fi accesata doar in mediul de programare nativ, in Arduino nu sunt accesibile inca toate functionalitatile extra.
Specificatii tehnice:
- Microcontroller: ATmega328PB
- Convertor USB-Serial: HT42B534-2
- Regulator tensiune 5V: AMS1117-5.0
- Regulator tensiune 3.3V: AMS1117-3.3
- Tensiune alimentare [Vin]: 7V - 12V
- Digitali I/O: 24 pini
- PWM: 9 pini (10 canale)
- Analogici: 8 pini (A4 si A5 trebuie deconectati de la I2C 3V3 inainte sa fie folositi ca ADC)
- Adaptor USB 2.0 tip C
- Curent maxim DC pin digital: 20mA
- Curent maxim 5V/3V3: 500mA
- Memorie FLASH: 32 kB
- Memorie EEPROM: 1 kB
- Memorie SRAM: 2 kB
- Frecventa crystal: 16MHz
- Dimensiuni aprox. pcb: 68.6mm x 53.4mm
* Nu necesita instalarea unui driver aditional pe niciun sistem de operare actualizat la zi (spre deosebire de alte module de pe piata (CH340, FTDI, etc)).
* Pentru versiunile de Windows 7, 8 sau 8.1 gasiti driver in sectiunea Descarcari.
Exemplu de conectare Arduino IDE:
Pasul 1 - Descarcati Arduino IDE
Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.
Pasul 2 - Conectati placa de dezvoltare la computer
Dupa conectarea initiala prin cablu usb-c, computerul va incerca sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.
Pasul 3 - Realizarea setarilor necesare in Arduino IDE.
In "File->Preferences->Aditional Boards Manager URLs:" adaugati linkul urmator: "https://raw.githubusercontent.com/GroundStudio/Boards/master/package_groundstudio_index.json".
Accesati "Tools->Board->Boards Manager".
Cautati setul de board-uri "GroundStudio Jade Boards" si instalati ultima versiune disponibila.
Dupa instalare, veti avea disponibil in meniul "Tools" board-ul "GroundStudio Jade Uno+"
In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Uno+. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al Jade Uno+.
Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Uno+, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.
Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul "Blink" din meniul File ->Examples -> 01.Basics -> Blink.
Continutul coletului:
1x buc. placa de dezvoltare Jade Uno+
Detalii
