Produs original GroundStudio

Descarcari:

Schematic si Layout

Descrierea produsului:

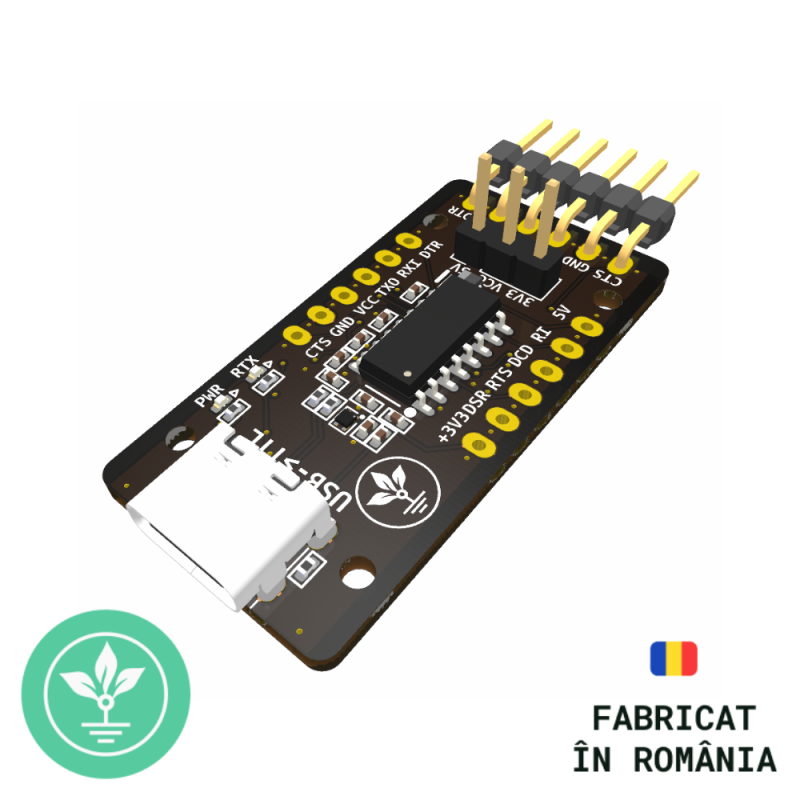

Modulul convertor USB la Serial se bazeaza pe circuitul integrat HT42B534-2. De cele mai multe ori, modulul este folosit pentru a conecta la computer un microcontroller sau o placuta de dezvoltare (Pro Mini, ESP8266, ESP32, etc)

Produsul converteste semnalele din protocolul USB la protocolul Serial și invers. Poate lucra atat pe nivelul logic de 3.3V, cat si pe cel de 5V (tensiunea este selectabila prin jumper).

Prezenta tensiunii de alimentare este indicata prin led-ul "PWR" iar prezenta semnalului pe liniile de comunicare seriala Rx si Tx sunt indicate cu ajutorul led-ului "RTX".

Pentru cazurile in care se doreste minimizarea consumului, cele doua led-uri pot fi deconectate individual cu ajutorul jumper-urilor RTX si PWR DISABLE LEDs aflate pe spatele pcb-ului.

Specificatii tehnice:

Tensiune alimentare: 3.3V sau 5V

• Pt. tensiunea de 5V curentul va fi furnizat direct de portul USB la care este conectat (maxim 500mA)
• Pt. tensiunea de 3V3 curentul va fi furnizat stabilizatorul de pe modul (maxim 500mA)

Dimensiuni aprox: 39.2mm x 19mm
4x gauri prindere surub M2 [27mm x 14.76mm]

*  Nu necesita instalarea unui driver aditional pe niciun sistem de operare actualizat la zi (spre deosebire de alte module de pe piata (CH340, FTDI, etc)).

* Pentru versiunile de Windows 7, 8 sau 8.1 gasiti driver in sectiunea Descarcari.

Continutul coletului:

1x buc. modul USB to serial HT42B534 GroundStudio

2x buc. bareta 1*6 pini tata

1x buc. jumper 2.54mm

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.

Certificari:

Open Source Hardware Association
