GroundStudio Magma Droplet
Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!
Comandă până la ora 14:00 și expediem astăzi coletul
Produse sigure, fără griji!
Produse nefolosite? Retur fără întrebări!
Produs original GroundStudio
Produsele GroundStudio sunt proiectate si asamblate in Romania, in regim Open Hardware, folosind componente de calitate superioara. |
DESCRIEREA PRODUSULUI:

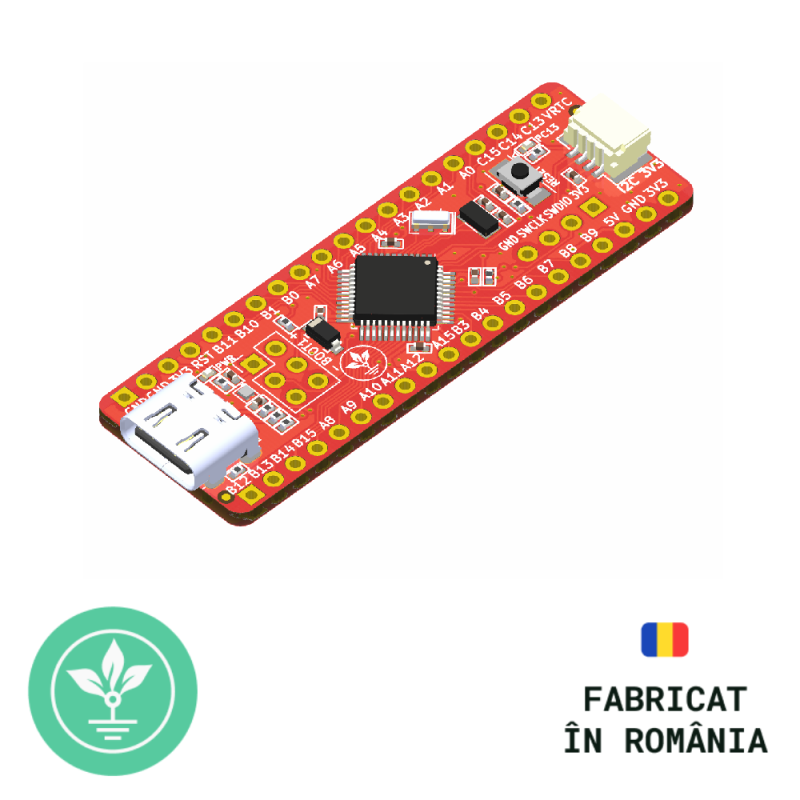

Placa de dezvoltare GroundStudio Magma Droplet are la baza microcontroler-ul APM32F103CBT6 care iti permite integrarea mai usoara a unui chip puternic la proiectul tau.
Aceasta placa de dezvoltare incorporeaza un procesor ARM® Cortex®-M3 pe 32-biti cu performanta inalta care opereaza la frecvente de pana la 96MHz, 128kB de memorie Flash, 20kB SRAM, 30 pini digitali, 10 pini capabili ADC pe 12 biti, 21 pini capabili PWM, 2 interfete SPI si 3 porturi UART.
Placa integreaza si o mufa I²C 3V3 compatibila cu conectorii STEMMA QT sau Qwiic pentru o mai usoara interconectivitate cu o gama diversa de senzori si module.
Pini I/O toleranti 5V: PB9, PB8, PB7, PB6, PB4, PB3, PB2, PB10, PB11, PB12, PB13, PB14, PB15, PA8, PA9, PA10, PA11, PA12, PA13, PA14, PA15
Pini I/O standard 3V3: PB0, PB1, PB5, PA0, PA1, PA2, PA3, PA4, PA5, PA6, PA7, PC13, PC14, PC15 (acesti pini nu sunt toleranti 5V).
Specificatii tehnice
Microcontroler: Geehy APM32F103CBT6
Convertor USB-Serial: integrat intern in microcontroler
Stabilizator tensiune 3.3V: ME6211C33U4AG-N
Pinii digitali:30
Adaptor USB 2.0 tip C
Memorie Flash: 128kB
Memorie SRAM: 20kB
Interfete: ADC, SPI, UART, I2C
Frecventa maxima procesor: 96MHz
Dimensiuni aprox. pcb: 53.4mm x 17.9mm
Exemplu de conectare Arduino IDE:
Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:
1x buc. Placa de dezvoltare Magma Droplet || Referinta HBPLQA_AAA
1x buc. Programator Compatibil ST-Link V2 STM8 STM32 || Referinta FBHODZ_PROGR_ST-Link V2
diferite fire necesare pentru realizarea legaturilor electrice
Pasul 1 - Descarcati Arduino IDE
Link: Arduino IDE
Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.
Pasul 2 - Realizarea setarilor necesare in Arduino IDE.
Pentru inceput va trebui sa descarcati in Arduino IDE un set de board-uri astfel dupa deschiderea Arduino vom accesa File->Preferences iar in sectiunea "Additional Boards Manager URLs" vom atasa url-ul urmator:
https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json
Apasam pe Ok iar apoi deschidem "Tools"->"Board: ", iar din lista drop-down selectati butonul "Boards Manager...".
Cautati "stm32" urmand ca pachetul "STM32 MCU based boards by STMicroelectronics" sa va apara in lista, apasati install si asteptati instalarea acestuia.
In continuare intram in meniul "Tools"si modificam optiunile astfel incat acestea sa arate ca in imaginea de mai jos:
Nu este necesara selectarea unui port deoarece programarea se va realiza prin programatorul ST-Link.
Pasul 3 - Instalarea programului STM32CubeProgrammer
Descarcati ultima versiune a programului STM32Cube Programmer pentru sistemul dvs. de operare disponibil aici (va fi necesara inregistrarea unui cont de utilizator pe site-ul st.com):
https://www.st.com/en/development-tools/stm32cubeprog.html
Dupa instalare deschideti programul, va arata ca in imaginea de mai jos:
Inchideti programul STM32CubeProgrammer, acesta va fi folosit de Arduino IDE pentru programare.
Pasul 4 - Conectarea programatorului la placa de dezvoltare Magma Droplet
Realizati urmatoarele conexiuni:
Magma Droplet ___________ ST-LINK
3V3 ___________ 3V3
GND ___________ GND
SWDIO ___________ SWDIO
SWCLK ___________ SWCLK
Pasul 5 - Incarcarea codului de test
Copiati urmatorul cod in Arduino IDE:
/*
Blink onboard LED at 0.1 second interval
*/
void setup() {
// initialize digital pin PC13 as an output.
pinMode(PC13, OUTPUT); // LED connect to pin PC13
}
void loop() {
digitalWrite(PC13, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for 1000mS
digitalWrite(PC13, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for 1000mS
}
Dupa incarcarea codului led-ul conectat la pinul PC va lumina intermitent in functie de valorile delay introduse.
Continutul coletului:
1x buc. placa de dezvoltare Magma Droplet
2x buc. bareta 1*20 pini tata
1x buc. bareta 1*4 pini tata
2x buc. jumper 2.54mm
ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
