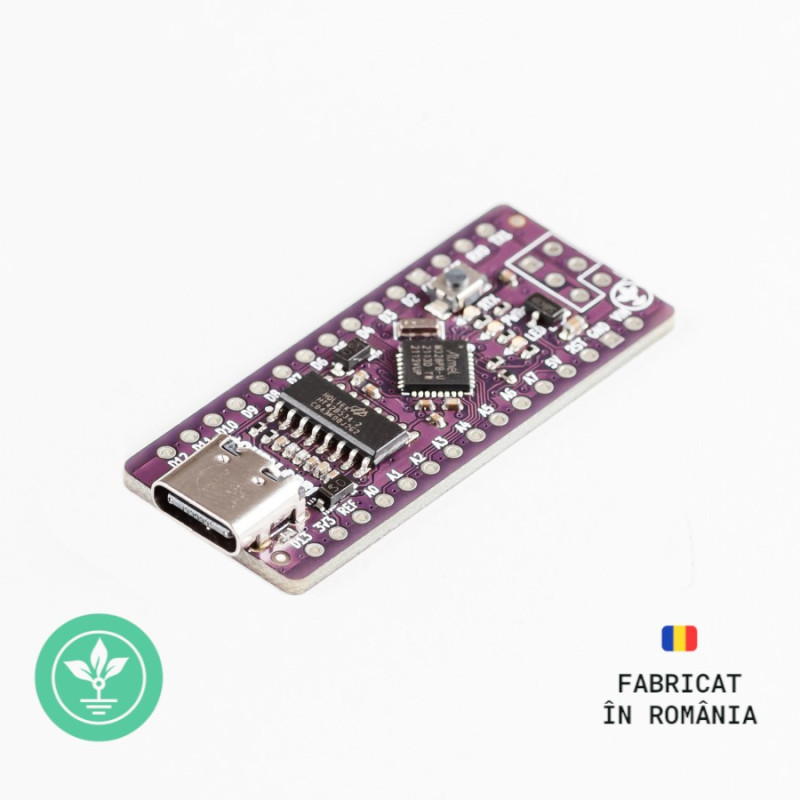

GroundStudio Jade N1+
Livram și în lockere
Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!
Livrare rapidă: o zi lucrătoare!
Comandă până la ora 14:00 și expediem astăzi coletul
Garantie 2 ani
Produse sigure, fără griji!
Retur simplu în 14 zile
Produse nefolosite? Retur fără întrebări!
Descriere
Produs original GroundStudio
 |
 |
Produsele GroundStudio sunt proiectate si asamblate in Romania, in regim Open Hardware, folosind componente de calitate superioara. |
DESCARCARI:
 Pinout |
Schematic si Layout |
DESCRIEREA PRODUSULUI:
|
Placa de dezvoltare Jade N1+ este o versiune imbunatatita a placii clasice Nano fiind echipata cu un adaptor usb tip C (update de la microUSB), aceasta foloseste chipul HT42B534-2 pentru conversia usb 2.0 la Serial (UART). Pentru acest lucru este necesara schimbarea VID si PID-ului cu cele ale dispozitivului emulat. Poate fi programata utilizand Arduino prin USB (are bootloaderul scris din fabrica). Placuta este echipata cu 22 de pini digitali I/O care pot fi programati utilizand mediul de dezvoltare integrat Arduino(IDE). Acestia sunt impartiti dupa cum urmeaza: - 14 doar digitali din care 9 suporta PWM. Din acestia pinii 0 si 1 sunt rezervati pentru conextiunea la USB - 8 analogici din care toti pot fi folositi si ca pini digitali dar nu suporta PWM Microcontrollerul folosit are periferice hardware pentru: UART (2), SPI (2), TWI sau I2C (2) Chipul USB-Serial HT42B534-2 este conectat la pinii RX (0) si TX (1) ai placii. Acestia nu pot fi folositi pentru altceva cat timp placa este alimentata de la USB. Software-ul Arduino include un monitor serial care permite trimiterea de date catre si de pe Arduino. LED-ul RTx va clipi atunci cand datele sunt trimise prin intermediul cipului HT42B534-2 si conexiunii USB la computer (dar nu pentru comunicatii seriale pe pinii 0 si 1). Pe placile N1+ se pot folosi pinii ca si senzori de atingere insa libraria folosita consuma aproape toate resursele hardware si puterea de procesare, nemai ramanand destule resurse pentru o aplicatie utila. Microcontrollerul Atmega328PB folosit in N1+ include un controller PTC hardware care preia aceasta sarcina, lasand resursele placii disponibile utilizatorului. |
Tabel comparatie:
Nano |
GroundStudioJade N1 |
GroundStudioJade N1+ |
|
 |
 |
 |
|
|
Pret |
$$$ |
$$$ |
$$ |
|
Microcontroller |
Atmega328P |
Atmega328P |
Atmega328PB |
|
Conector USB |
USB Mini |
USB-C |
USB-C |
|
Convertor USB-SERIAL |
CH340G/FTDI VID/PID fix |
HOLTEK se poate schimba VID/PID |
HOLTEK se poate schimba VID/PID |
|
Peripheral Touch Controller (PTC) |
nu |
nu |
DA |
|
UART |
1 |
1 |
2 |
|
SPI |
1 |
1 |
2 |
|
TWI (I2C) |
1 |
1 |
1 |
|
Pini Analogici |
8 |
8 |
8 |
|
Pini Digitali |
22 |
22 |
22 |
|
Timere |
2 |
2 |
4 |
|
Serial unic per chip |
nu |
nu |
DA |
O descriere mai amanuntita se gaseste in fisierul atasat din sectiunea Descarcari: CLICK AICI
Functionalitatea completa poate fi accesata doar in mediul de programare nativ, in Arduino nu sunt accesibile inca toate functionalitatile extra.
Specificatii tehnice:
| Microcontroller | ATmega328PB cu bootloader "Pololu A-star 328PB" |
| Convertor USB-Serial | HT42B534-2 |
| Regulator tensiune 5V | SSP7603P50MR |
| Curent maxim permis 5V | 500mA |
| Curent maxim permis 3V3 | 70mA |
| Tensiune alimentare [Vin] | 8V - 12V |
| Pini digitali I/O | 14 (din care 6 pini PWM de ieșire(~3, ~5, ~6, ~9, ~10, ~11)) |
| Pinii de intrare analogici | 8 |
| Conector USB | USB 2.0 tip C |
| Curent maxim DC pe pin I/O | 40 mA |
| Memorie FLASH | 32 kB |
| Memorie EEPROM | 1 kB |
| Memorie SRAM | 2 kB |
| Frecventa | 16MHz |
| Dimensiuni aprox. pcb | 43.2mm x 18.5mm |
* Nu necesita instalarea unui driver aditional pe niciun sistem de operare actualizat la zi (spre deosebire de alte module de pe piata (CH340, FTDI, etc)).
* Pentru versiunile de Windows 7, 8 sau 8.1 gasiti driver in sectiunea Descarcari.
Exemplu de conectare Arduino IDE:
Pasul 1 - Descarcati Arduino IDE
Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.
Pasul 2 - Conectati placa de dezvoltare la computer
Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.
Pasul 3 - Realizarea setarilor necesare in Arduino IDE.
In "File->Preferences->Aditional Boards Manager URLs:" adaugati linkul urmator: "https://raw.githubusercontent.com/GroundStudio/Boards/master/package_groundstudio_index.json".
Accesati "Tools->Board->Boards Manager".
Cautati setul de board-uri "GroundStudio Jade Boards" si instalati ultima versiune disponibila.
Dupa instalare, veti avea disponibil in meniul "Tools" board-ul "GroundStudio Jade N1+"
In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Nano+. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al Jade N1+.
Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade N1+, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.
Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul "Blink" din meniul File ->Examples -> 01.Basics -> Blink.
Continutul coletului:
1x buc. placa de dezvoltare Jade N1+
2x buc. bareta 1*15 pini tata
1x buc. bareta 2*3 pini tata
ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
