Produs original GroundStudio

Descarcari:

Schematic si Layout

Descrierea produsului:

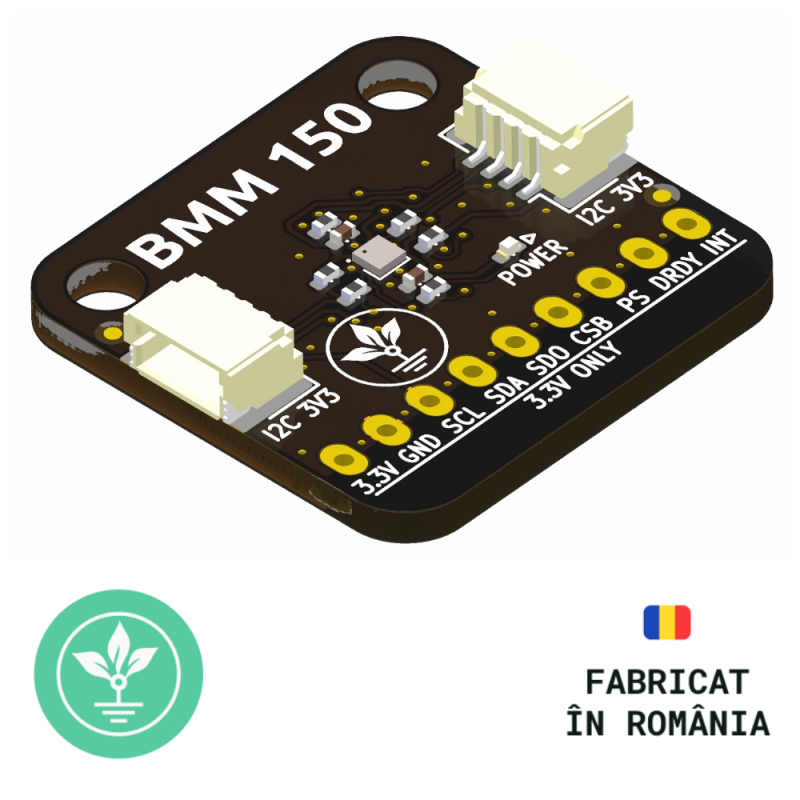

BMM150 este un modul senzor geomagnetic in 3 axe care poate fi folosit in proiecte care necesita o busola.

Prezenta tensiunii de alimentare pe portul I²C 3V3 este indicata prin led-ul "POWER" amplasat pe modul.
Pentru cazurile in care se doreste minimizarea consumului, led-ul "POWER" poate fi deconectat cu ajutorul jumperului "Disable PWR LED" aflat pe spatele pcb-ului

Adresa I²C a senzorului poate fi modificata cu ajutorul jumperului de pe spatele pcb-ului. Jumperul vine implicit deschis (cu adresa 0x13) si poate fi cositorit (valoarea adresei devenind 0x11).

Conectorii I²C 3V3 sunt compatibili cu standardele Qwiic (SparkFun) si STEMMA QT (Adafruit).

Specificatii tehnice:

• Tensiune de alimentare: 3.3V
• Interfata: I2C si SPI
• Conector I2C: SH 4P cu pitch 1mm
• Adresa I2C: 0x13 (implicit - jumper deschis) sau 0x11 (jumper inchis)
• Deplasare Zero-B: ±40µT
• Domeniu magnetic(typ.): ±1300µT (axa x,y), ±2500µT (axa z)
• Consum de curent mediu (chip): 170 µA(mod redus), 500 µA (mod normal)
• Domeniu temperatura de operare: -40°C - 85°C
• Dimensiune pcb: 23.4mm x 22.9mm

Continutul coletului:

1x buc. modul magnetometru BMM150 GroundStudio

1x buc. bareta 1*9 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
