Descriere
Produs original GroundStudio
 |
 |
Produsele GroundStudio sunt proiectate si asamblate in Romania, in regim Open Hardware, folosind componente de calitate superioara. |
DESCARCARI:
 Pinout |
Schematic si Layout |

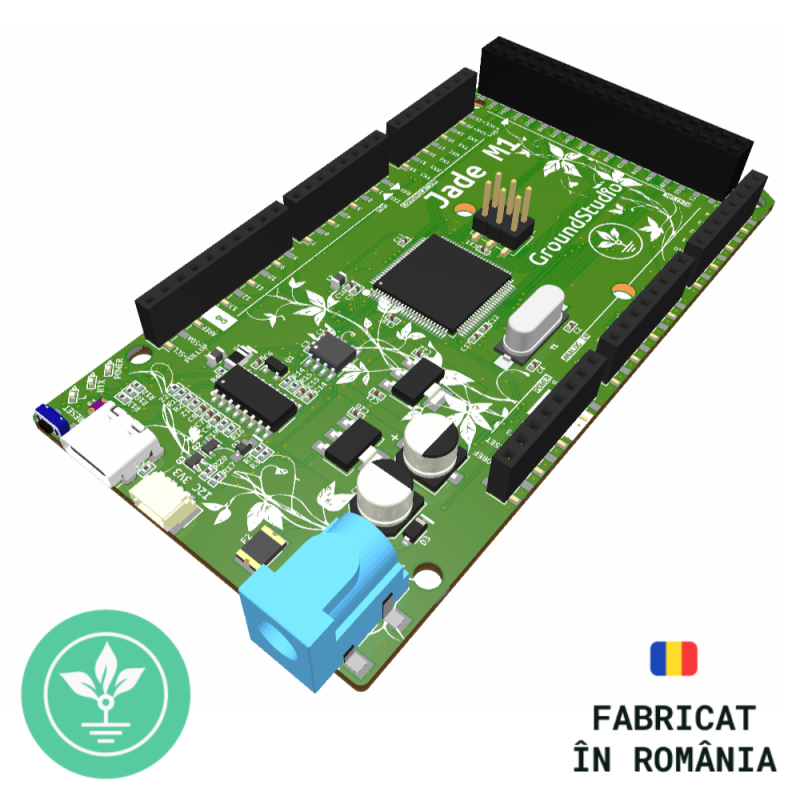

DESCRIEREA PRODUSULUIImbunatatiriPlaca de dezvoltare Jade M1 este o versiune imbunatatita a placii clasice Mega2560. Este echipata cu un adaptor usb tip C (update de la USB tip B), HT42B534-2 pentru conversia usb 2.0 la Serial (UART) si adaptor I2C_3V3 compatibil STEMMA QT sau QWIIC pentru conectarea rapida prin I2C la dispozitivele compatibile. Placa de dezvoltare Jade M1 este compatibila cu senzori si alte module care functioneaza la tensiunea de 5V (conetati la pini) sau 3V3 (conectati la adaptorul I²C 3V3). Pentru comunicarea seriala (UART) cu dispozitive cu nivel logic de 3.3V, este necesara folosirea unui modul convertor nivel logic. Pozitia butonului de RESET a fost imbunatatita. Fiind plasat in lateral, butonul poate fi actionat chiar daca este utilizat impreuna cu un shield. MemorieChipul ATmega2560 are 256KB de memorie flash pentru stocarea codului(din care 8KB sunt utilizati pentru bootloader) 8KB de SRAM si 4KB de EEPROM(care pot fi citite sau scrise cu biblioteca EEPROM) Interrupt Pinii digitali care pot fi folositi ca interrupt pe placa de dezvoltare Ground Studio Jade M1 sunt: 2, 3, 18, 19, 20 si 21. Deoarece pinii 20 si 21 sunt conectati extern la rezistente de pullup pentru comunicarea I2C acestia nu pot fi folositi atat timp cat sunt folositi pentru comunicare I2C. |
Functii ale pinilor:
| LED | LED-ul incorporat activat de pinul digital 13. Când pinul are o valoarea HIGH sau LOW, LED-ul este aprins, respectiv stins. |
| VIN | Tensiunea de intrare pe placa atunci când folosește o sursa de alimentare externa (spre deosebire de 5 volti de la conexiunea USB sau alta sursa de alimentare reglementata). Puteti furniza tensiune prin acest pin sau, daca furnizați tensiune prin mufa de alimentare, o puteti accesa prin acest pin. |
| 5V | Sursa de tensiune stablizata de 5V, generata de regulatorul de pe placa. Placa poate fi alimentata prin mufa de alimentare DC (7 - 20V), prin conectorul USB (5V) sau prin pinul VIN al placii (7-20V). Atentie: alimentarea cu tensiune prin pinii de 5V sau 3,3V ocolește regulatorul și poate deteriora placa. Curentul maxim de iesire este de 500 mA. |
| 3V3 | Sursa de tensiune stablilzata de 3.3V, generata de regulatorul de pe placa. Curentul maxim de iesire este de 500 mA. |
| GND | Pinii legati la masa. |
| IOREF | Acest pin furnizeaza tensiunea de referinta cu care functioneaza microcontrolerul. Un ecran configurat corespunzator poate citi tensiunea pinului IOREF si selecta sursa de alimentare adecvată sau poate permite traductoarelor de tensiune de pe iesiri sa functioneze cu 5V sau 3.3V. |
| Reset |
utilizat de obicei pentru a adauga un buton de resetare la shield-uri, astfel blocandu-l pe cel de pe placa. |
| SPI |
50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Acesti pini accepta comunicarea SPI utilizand biblioteca SPI. |
| PWM | 0 la 13. Furnizeaza iesire PWM pe 8 biti cu functia analogWrite (). |
| TWI | 20 (SDA) si 21 (SCL). Foloseste comunicarea TWI utilizand biblioteca Wire. |
| AREF | Tensiunea de referinta pentru intrarile analogice. Folosit cu analogReference (). |
| Mega2560 are 16 intrari analogice, fiecare dintre acestea furnizand 10 biti de rezolutie (adica 1024 de valori diferite). In mod implicit, acestea fiind masurata de la masa la 5 volți, desi este posibil sa se schimbe varful gamei lor folosind pinul AREF si functia analogReference (). |
Specificatii tehnice:
| Microcontroller | ATMEGA2560 cu Bootloader Mega |
| Convertor USB-Serial | HT42B534-2 |
| Regulator tensiune | AMS1117-5V si AMS1117-3.3V |
| Tensiune alimentare [Vin] | 8V - 12V |
| Pini digitali I/O | 54 |
| Pini digitali de iesire PWM | 15 (pinii 2 - 13 si 44 - 46) |
| Pinii analogici de intrare | 16 |
| Conector USB | USB 2.0 tip C |
| Conector I2C | I2C_3V3 (compatibil STEMMA QT sau QWIIC) |
| Curent maxim DC pe pin I/O | 20 mA |
| Memorie FLASH | 256 kB (din care 8 kB folositi de bootloader) |
| Memorie EEPROM | 4kB |
| Memorie SRAM | 8kB |
| Frecventa | 16MHz |
| Dimensiuni aprox. PCB | 101.6mm x 53.4mm |
|
* Nu necesita instalarea unui driver aditional pe niciun sistem de operare actualizat la zi (spre deosebire de alte module de pe piata (CH340, FTDI etc). * Pentru versiunile de Windows 7, 8 sau 8.1 gasiti driver in sectiunea Descarcari. * Compatibil cu shieldurile R3 * Pinii 20 si 21 sunt direct conectati la convertorul logic I²C 3V3 fiind implicit pullup astfel ca acest lucru poate determina incompatibilitatea cu anumite shield-uri. |
Exemplu de conectare Arduino IDE:
Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:
1x Placa de dezvoltare Jade M1
1x Cablu USB-C
Pasul 1 - Descarcati Arduino IDE
| Inainte de a conecta placa incepeti prin a descarca Arduino IDE, in functie de preferintele dvs. si de sistemul de operare utilizat. |
Pasul 2 - Conectati Jade M1 la computer
| Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la Windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat. |
Pasul 3 - Realizarea setarilor necesare in Arduino IDE.
|
Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca Arduino Mega este selectat. |
|
In continuare , trebuie sa selectam pe care dintre porturile seriale ale computerului nostru este conectata placa de dezvoltare Jade M1. Pentru aceasta, mergeti din nou la "Tools", apoi plasati cursorul pe Serial Port si selectati portul COM al Jade M1. |
|
Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade M1 , deconectati-l pentru o clipa si verificati meniul pentru a vedea care dintre acestea dispare. Dupa selectarea COM-ului si a Board-ului puteti incarca codul Blink din meniul File ->Examples -> 01.Basics -> Blink. |
Continutul coletului:
1x placa de dezvoltare GroundStudio Jade M1
