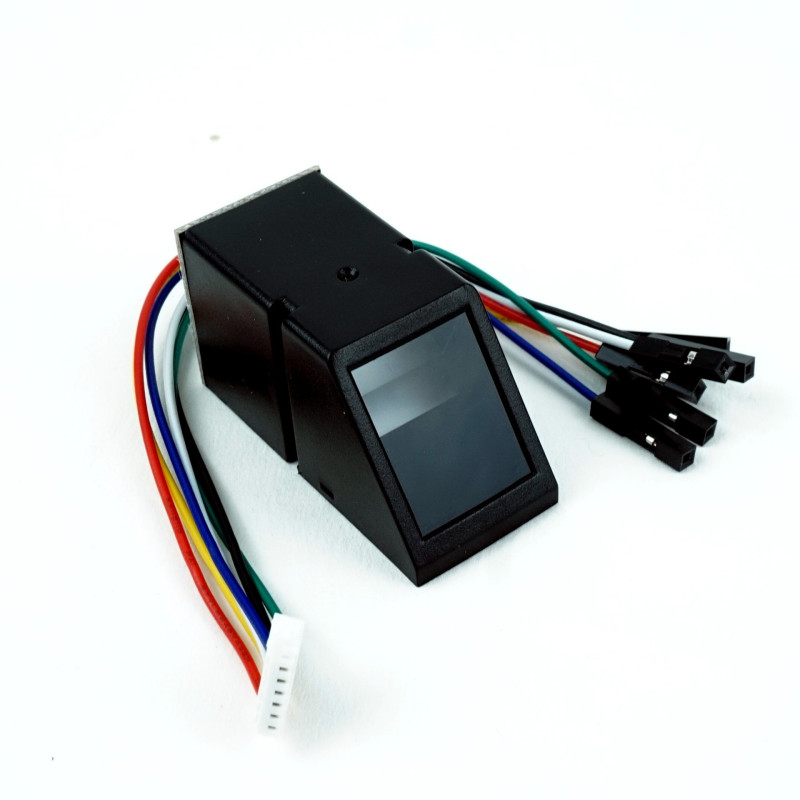

Cititor amprente

Descrierea produsului:

Cititor optic de amprente cu memorie FLASH in care pot fi salvate pana la 162 imagini. Acesta poate fi conectat la orice microcontroller sau sistem cu conexiune seriala TTL.

Specificatii tehnice:

Tensiune alimentare: DC 3.6 ~ 6.0 V / 3.3 V
Curent alimentare: < 150 mA
Timp de scanare: < 1.0 secunde
Dimensiune sticla: 15.5 ╳ 20 mm
Interfata: UART (TTL logic level) sau USB2.0 / USB1.1
Baud rate comunicare (UART): 9600, 19200, 28800, 38400, 57600 (default 57600)

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Cititor amprente || Referinta UNAQHN_FINGER_READER
1x Placa de dezvoltare UNO || Referinta TXVMOK_DB-UNO-R3
diferite fire si conectori pt realizarea legaturilor electrice

1. Instalati in Arduino IDE libraria Adafruit-Fingerprint-Sensor-Library
   Code->Download ZIP
   In Arduino IDE: Sketch->Include Library->Add .ZIP Library... si selectati fisierul descarcat din link-ul de mai sus.
2. Conectati placa de dezvoltare UNO la cititorul de amprente:
   V+(firul rosu)__________3.3V(UNO)
   TX(firul galben)__________D2(UNO)
   RX(firul alb)__________D3(UNO)
   GND(firul negru)__________GND(UNO)

3. In Arduino IDE din meniul File->Examples->Adafruit Fingerprint Sensor Library selectati si incarcati in placa UNO "enroll".
4. Dupa incarcare deschideti Serial Monitor setat la Baudrate 9600 si introduceti un numar ID intre 1 si 127 pentru care doriti sa asignati o amprenta (aici am folosit 15) si apasati enter:


5. Scanati o amprenta:


6. Dupa care va trebui sa mai scanati o data aceeasi amprenta:


7. Puteti repeta ultimii 3 pasi pana cand salvati toate amprentele dorite.
8. Pentru scanarea amprentelor aveti nevoie de un alt exemplu din librarie:
   File->Examples->Adafruit Fingerprint Sensor Library selectati si incarcati in placa UNO "fingerprint".

9. Dupa incarcare deschideti Serial Monitor setat la Baudrate 9600 si scanati o amprenta salvata la pasul anterior. Se va afisa numarul ID corespunzator:


Continutul coletului:

1x Cititor amprente
