Descriere produs

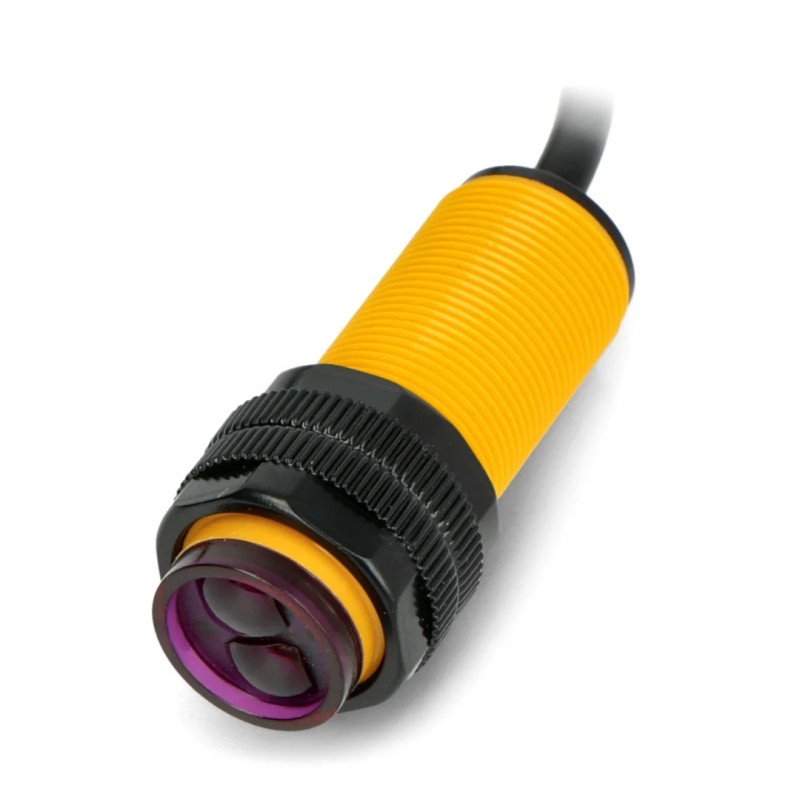

E18-D80NK este un senzor fotoelectric cu reflexie difuză și distanță de detecție reglabilă 3–80 cm, ideal pentru proiecte Arduino/DIY, benzi transportoare, numărare piese sau detecția prezenței/poziției fără contact. Reglajul se face din potențiometrul integrat, iar LED-ul de stare confirmă rapid declanșarea.

Senzorul oferă ieșire NPN (open-collector), Normal Deschis (NO), ușor de integrat atât în microcontrolere, cât și în circuite de automatizare de joasă tensiune.

Performanța variază în funcție de culoarea și reflectivitatea țintei – suprafețele deschise/strălucitoare se detectează de la o distanță mai mare decât cele închise/mate.

Detalii tehnice

• Model: E18-D80NK
• Tip: fotoelectric, reflexie difuză
• Distanță de detecție: reglabilă ~3–80 cm (în funcție de țintă și reglaj)
• Alimentare: 5 VDC (uzual în proiecte cu microcontroler)
• Tip ieșire: NPN / NO (colector deschis)
• Curent maxim pe ieșire: până la 100–300 mA (în funcție de versiune; recomandat a se folosi ca semnal logic sau cu rezistență de sarcină)
• Indicatori: LED de alimentare și LED de detecție
• Conector/pini: VCC (5 V), GND, OUT
• Observații: logica OUT este de regulă activ LOW (OUT → GND la detecție); setați pragul cu potențiometrul pentru ținta dorită

Schemă și cod exemplu (Arduino)

Scop: citirea ieșirii NPN a senzorului la 5 V.

Conexiuni:

• VCC → +5 V Arduino
• GND → GND Arduino
• OUT → pin digital D2 Arduino
  În software activăm rezistența internă de pull-up. Când obiectul este detectat, ieșirea trage linia la masă ⇒ citim LOW.

// E18-D80NK – citire pe D2 cu pull-up intern

const int SENSOR_PIN = 2;

void setup() {

  pinMode(SENSOR_PIN, INPUT_PULLUP);  // activează pull-up la 5V

  Serial.begin(115200);

}

void loop() {

  bool obiect_detectat = (digitalRead(SENSOR_PIN) == LOW); // LOW = activ

  if (obiect_detectat) {

    Serial.println("Obiect detectat!");

  }

  delay(50);

}

Recomandare de bune practici: dacă acționați o sarcină (releu, motor) folosiți un tranzistor/driver separat sau un modul releu, iar pentru izolare electrică folosiți un optocuplor (ex. PC817) între senzor și microcontroler.

Conținutul pachetului

• 1× Senzor fotoelectric E18-D80NK (NPN, NO), 3–80 cm, 5 V
