Descrierea produsului:

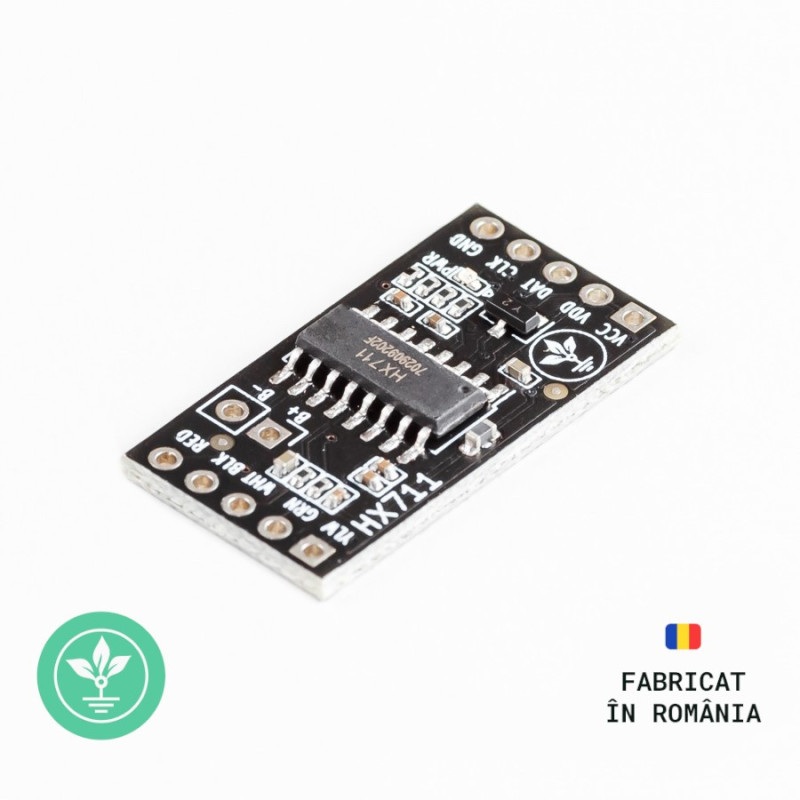

Modulul cu circuit integrat HX711 poate fi folosit pentru a comunica cu două load cell-uri. Load cell-urile sunt folosite pentru a cântări obiecte atât la nivel industrial, cât și pentru greutăți mai mici.

Modulul este unul de înaltă precizie, pe 24 biți, și comunică cu plăcuțe de dezvoltare Arduino pe un protocol cu două fire (firul de clock și firul de date).

Cu două produse de acest tip și cu 4 load cell-uri vă puteți construi propriul cântar.

Prezenta tensiunii de alimentare este indicata prin led-ul "PWR" amplasat pe modul.

Pentru cazurile in care se doreste minimizarea consumului, led-ul "PWR" poate fi deconectat cu ajutorul jumperului "Disable PWR LED" aflat pe spatele pcb-ului.

Tot pe spatele pcb-ului veti gasi un jumper denumit "Sample rate" cu ajutorul caruia se poate controla frecventa de transfer a datelor de iesire. Jumperul vine implicit inchis (10Hz) si poate fi intrerupt folosind un cutter (valoarea frecventei devenind 80Hz).

*Datasheet-ul HX711 este disponibil in format pdf in sectiunea DESCARCARI.

Specificatii tehnice:

Tensiune de alimentare: 2.7V - 5.5V;

Curent: 10mA;

Rezoluție ADC: 24 bit;

2 canale;

Input diferențial.

Pinout:

• VCC = este sursa principala de alimentare (2.7V - 5.5V).
• VDD = este conectat direct la VCC.
• DAT = conexiune pin pentru transferul de date
• CLK = conexiune pin pentru semnalul de clock (ceas).
• GND = conexiune de ground.
• YLW/SHIELD = conexiune pentru shield (daca exista, acest pin este conectat intern la GND).
• GRN/A+ = intrare pozitiva analogica pentru canalul A
• WHT/A- = intrare negativa analogica pentru canalul A
• BLK/E- = conexiune de ground pentru elementul sensibil (celula/senzor de sarcina).
• RED/E+ = sursa de alimentare analogica pentru elementul sensibil (celula/senzor de sarcina).
• B+ = intrare pozitiva analogica pentru canalul B.
• B- = intrare negativa analogica pentru canalul B.

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Modul citire senzor greutate HX711 GroundStudio | Referinta ZQUMRQ_GS
1x Senzor greutate | Referinta DIXSZE_load-cell-1kg
1x Placa de dezvoltare Groundstudio Jade Uno | Referinta ETVTCH_GS
1x Greutate de 1000 grame pentru calibrare (trebuie sa aiba aceeasi valoare cu nivelul maxim al senzorului pentru o calibrare cat mai eficienta).
diferite fire pentru realizarea conexiunilor electrice si elemente de fixare a celulei/senzorului de sarcina (suruburi, suport si suprafata cantar).

Pasul 1 - Diagrama pentru realizarea conexiunilor fizice.

Celula/senzorul de sarcina trebuie montat ca in imaginea de mai jos:

Pasul 2 - Descarcati Arduino IDE

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 3 - Conectati Jade Uno la computer

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.

Pasul 4 - Realizarea setarilor necesare in Arduino IDE.

Pentru selectarea boardului mergeti in meniul "Tools", apoi apasati pe butonul board asigurandu-va ca Arduino Uno este selectat.

In continuare , trebuie sa ii spunem ID-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Uno. Pentru aceasta, mergeti din nou la "Tools", apoi plasati cursorul pe Serial Port si selectati portul COM al Jade Uno.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Uno, deconectati-l pentru o clipa si verificati meniul pentru a vedea care dintre acestea dispare.

Pasul 5 - Instalarea librariei necesare pentru modulul HX711.

Pentru urmatorul cod aveti nevoie sa instalati libraria HX711 by Rob Tillaart.

Aceasta poate fi instalata direct in Arduino IDE accesand meniul Tools -> Manage libraries... unde cautati "hx711".

Pasul 6 - Incarcarea unui exemplu de cod.

Dupa instalare librariei din File -> Examples -> HX711  deschideti "HX_kitchen_scale".

In acest exemplu am folosit o greutate de 1000 de grame, in cazul in care folositi un senzor de alta valoare este necesar sa folositi o greutate fixa de valoare egala cu valoarea maxima a senzorului, in acest caz pentru calibrare trebuie sa modificati linia 43 din cod astfel (optional puteti modifica si string-ul de la linia 39 pentru a afisa "Put X gram in the scale, press a key to continue"):

Deschideti serial monitor si setati baud la valoarea 115200 si apasati butonul de reset al placutei de dezvoltare.

Se va afisa valoarea curenta citita pe senzor:

UNITS: valoare
Empty the scale, press a key to continue

Asigurati-va ca aveti cantarul gol apoi apasati tasta ENTER in sectiunea de "Message" a serial monitor (sus).

Se va afisa valoarea curenta citita pe senzor:

Put 1000 gram in the scale, press a key to continue

Plasati greutatea de 1000 de grame pe senzor apoi apasati din nou tasta ENTER in sectiunea de "Message" a serial monitor.

Continutul coletului:

1x buc. modul citire senzor greutate HX711 GroundStudio

2x buc. bareta 1*5 pini tata

1x buc. bareta 1*2 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
