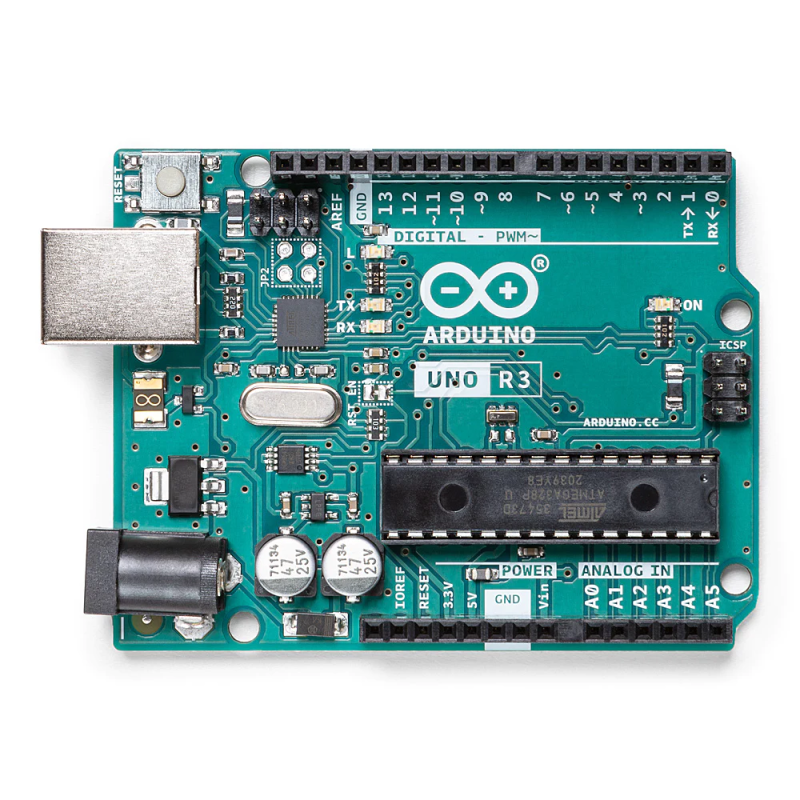

Arduino® Uno Rev3

Produs original

Distribuitor autorizat Arduino®
Suntem un partener oficial și autorizat de către Arduino®, unul dintre liderii mondiali în producția de plăci și componente electronice.

Ai nevoie de o cantitate mai mare?

Descriere:

Pentru început:

Pagina Getting Started with Arduino Uno conține toate informațiile de care aveți nevoie pentru a configura placa dvs., a utiliza software-ul Arduino Software (IDE) și a începe să experimentați cu programarea și electronica.

Specificații:

Certificări:

Următoarele Declarații de Conformitate au fost acordate pentru această placă:

• CE
• FCC
• RoHS
• GB4943
• ISED/IC
• RCM
• UKCA
• REACH

Diagrama Pinout:

Intrebări frecvente

Programarea

Diferența față de alte plăci

Uno se diferențiază de toate plăcile anterioare prin faptul că nu utilizează cipul controlor USB-serial FTDI. În schimb, dispune de Atmega16U2 (Atmega8U2 până la versiunea R2) programat ca un convertor USB-serial.

Alimentare

Placa Arduino Uno poate fi alimentată fie prin conexiunea USB, fie cu o sursă de alimentare externă. Sursa de alimentare este selectată automat.

Alimentarea externă (non-USB) poate proveni fie de la un adaptor AC-DC (wall-wart), fie de la o baterie. Adaptorul poate fi conectat prin inserarea unei mufe cu centrul pozitiv de 2,1 mm în conectorul de alimentare al plăcii. Terminalele de la o baterie pot fi introduse în pinii GND și Vin ai conectorului POWER.

Placa poate funcționa cu o sursă externă de la 6 până la 20 de volți. Cu toate acestea, dacă se furnizează mai puțin de 7V, pinul 5V poate furniza mai puțin de cinci volți și placa poate deveni instabilă. Dacă se folosește mai mult de 12V, regulatorul de tensiune se poate supraîncălzi și poate deteriora placa. Intervalul recomandat este de la 7 la 12 volți.

Pinii de alimentare sunt următorii:

Memorie

ATmega328 dispune de 32 KB (cu 0,5 KB ocupate de bootloader). De asemenea, are 2 KB de SRAM și 1 KB de EEPROM (care pot fi citite și scrise cu ajutorul bibliotecii EEPROM).

Intrări și ieșiri

Arduino Uno dispune de 6 intrări analogice, etichetate A0 până la A5, fiecare dintre acestea furnizând o rezoluție de 10 biți (adică 1024 de valori diferite). În mod implicit, acestea măsoară de la masă la 5 volți, cu toate că este posibil să modificați limita superioară a intervalului lor folosind pinul AREF și funcția analogReference(). Pe placă mai sunt și câțiva alți pini:

Comunicație

Arduino Uno dispune de mai multe facilități pentru comunicarea cu un computer, cu o altă placă Arduino sau cu alte microcontrolere. ATmega328 oferă comunicare serială UART TTL (5V), disponibilă pe pini digitali 0 (RX) și 1 (TX). Un ATmega16U2 pe placă canalizează această comunicare serială prin USB și apare ca un port com virtual pentru software-ul de pe computer. Firmware-ul 16U2 utilizează driver-ele USB COM standard și nu necesită driver extern. Cu toate acestea, pe Windows este necesar un fișier .inf. Software-ul Arduino (IDE) include un monitor serial care permite trimiterea simplă de date textuale către și de la placa Arduino. LED-urile RX și TX de pe placă vor clipe atunci când datele sunt transmise prin intermediul cipului USB-serial și a conexiunii USB către computer (dar nu pentru comunicarea serială pe pini 0 și 1).

O bibliotecă SoftwareSerial permite comunicarea serială pe oricare dintre pinii digitali ai lui Uno.

ATmega328 suportă, de asemenea, comunicarea I2C (TWI) și SPI. Software-ul Arduino (IDE) include o bibliotecă Wire pentru a simplifica utilizarea busului I2C; consultați documentația pentru detalii. Pentru comunicarea SPI, utilizați biblioteca SPI.

Reset Automatic (Software)

În loc să necesite apăsarea fizică a butonului de resetare înainte de a încărca un program, placa Arduino Uno este proiectată într-un mod care îi permite să fie resetată de către software-ul care rulează pe un computer conectat. Una dintre liniile de control al fluxului de hardware (DTR) a ATmega8U2/16U2 este conectată la linia de resetare a ATmega328 printr-un condensator de 100 nanofarazi. Atunci când această linie este activată (setată pe LOW), linia de resetare scade suficient de mult timp pentru a reseta cipul. Software-ul Arduino (IDE) utilizează această capacitate pentru a vă permite să încărcați codul prin simpla apăsare a butonului de încărcare din bara de instrumente a interfeței. Acest lucru înseamnă că bootloader-ul poate avea un timeout mai scurt, deoarece scăderea DTR poate fi bine coordonată cu începutul încărcării.

Această configurare are alte implicări. Atunci când Uno este conectat la un computer care rulează Mac OS X sau Linux, acesta se resetează de fiecare dată când se stabilește o conexiune cu software-ul (prin USB). Timp de aproximativ o jumătate de secundă, bootloader-ul rulează pe Uno. Deși este programat să ignore datele eronate (adică orice în afara unei încărcări de cod nou), acesta va intercepta primele câteva bytes de date trimise la placa după deschiderea conexiunii. Dacă un sketch care rulează pe placă primește configurarea unică sau alte date atunci când începe, asigurați-vă că software-ul cu care comunică așteaptă o secundă după deschiderea conexiunii și înainte de a trimite aceste date.

Placa Uno conține fizic un traseu care poate fi tăiată pentru a dezactiva resetarea automată. Pe ambele părți ale traseului pot fi lipite împreună pentru a o reactiva. Este etichetat "RESET-EN". De asemenea, este posibil să dezactivați resetarea automată prin conectarea unui rezistor de 110 ohmi de la 5V la linia de resetare; consultați acestă această discuție de pe forum pentru detalii.

Revizii

Revizia a 3-a plăcii aduce următoarele caracteristici noi:

• Pinout 1.0: au fost adăugați pinii SDA și SCL, care sunt apropiați de pinul AREF, și alți doi pini noi plasați în apropierea pinului de resetare, IOREF, care permit adaptația shield-urilor la tensiunea furnizată de placa de bază. În viitor, shield-urile vor fi compatibile atât cu placa care utilizează AVR, care funcționează la 5V, cât și cu Arduino Due, care funcționează la 3,3V. Al doilea pin nu este conectat și este rezervat pentru scopuri viitoare.Circuit de resetare mai puternic.
• Circuit de resetare mai puternic.
• Atmega 16U2 înlocuiește 8U2
