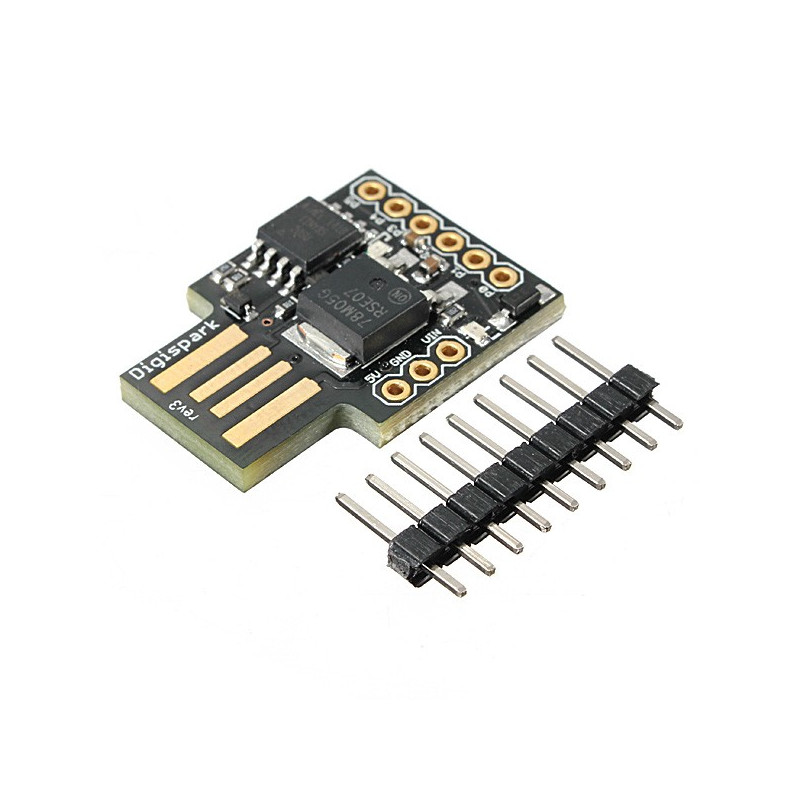

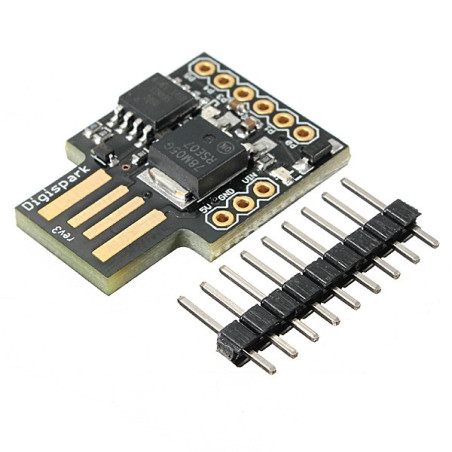

Placa dezvoltare ATTINY85

Descrierea produsului:

ATTiny85 este un modul perfect pentru proiecte de dimensiuni mici.

Poate rula coduri simple: Telecomanda universala , AtTiny brightness controll for 3d printer display , Smart Switch etc.

Specificatii tehnice:

Microcontroller: ATTiny85
Tensiune de funcționare: 5 V
Tensiune de intrare (recomandat): 7-35 V
Pini digitali I/O: 6 (2 pini sunt folositi pentru USB)
Pinii de intrare analogici: 4
Conexiune: USB
Memorie FLASH: 8k (6k dupa instalarea bootloader-ului)
Frecventa: pana la 20MHz
Dimensiuni: 1.8cm x 2.6cm

Exemplu de conectare:

Pentru programarea placii de dezvoltare Attiny85 trebuie sa realizati urmatorii pasi:

1. Descarcati "Digistump.Drivers.zip" din sectiunea DESCARCARI iar dupa dezarhivare instalati driverul "DPinst64"
   Daca utilizati un sistem pe 32 biti instalati aplicatia "DPinst".
2. Deschideti Arduino IDE iar in meniul File->Preferences adaugati in tabul "Additional Boards Manager URLs:" urmatorul link:
   http://digistump.com/package_digistump_index.json
3. Acum in meniul Tools->Board:->Board Manager... cautati si instalati "Digistump AVR Boards"
4. Dupa instalare selectati Tools->Boards->Digispark (Default -16.5mhz)
5. Led-ul de pe placa de dezvoltare este conectat la pinul PB1 iar pentru a programa codul "blink" aveti nevoie de codul urmator:

   void setup()
   {
   pinMode(1,OUTPUT);
   }
   void loop()
   {
   digitalWrite(1,HIGH);
   delay(1000);
   digitalWrite(1,LOW);
   delay(1000);
   }


6. Copiati codul de mai sus in Arduino IDE si incarcati codul fara a avea placa conectata la PC.
7. Dupa compilare veti fi notificat ca aveti 60 de secunde sa conectati placa la un port USB.




8. Conectati placa dupa aparitia acestui mesaj.
9. Dupa programare ledul de pe placa se va aprinde intermitent cu perioada de 1 secunda.

Continutul coletului:

1 x placuta ATTiny85
1 x bareta pini tata
