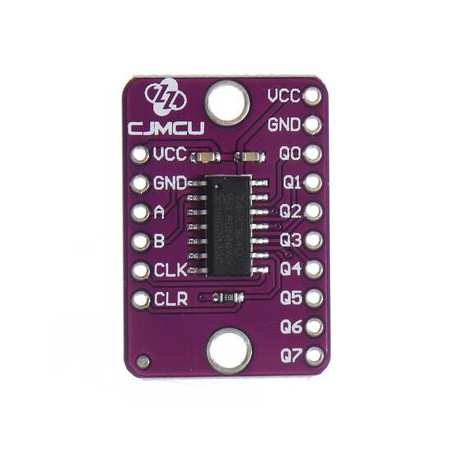

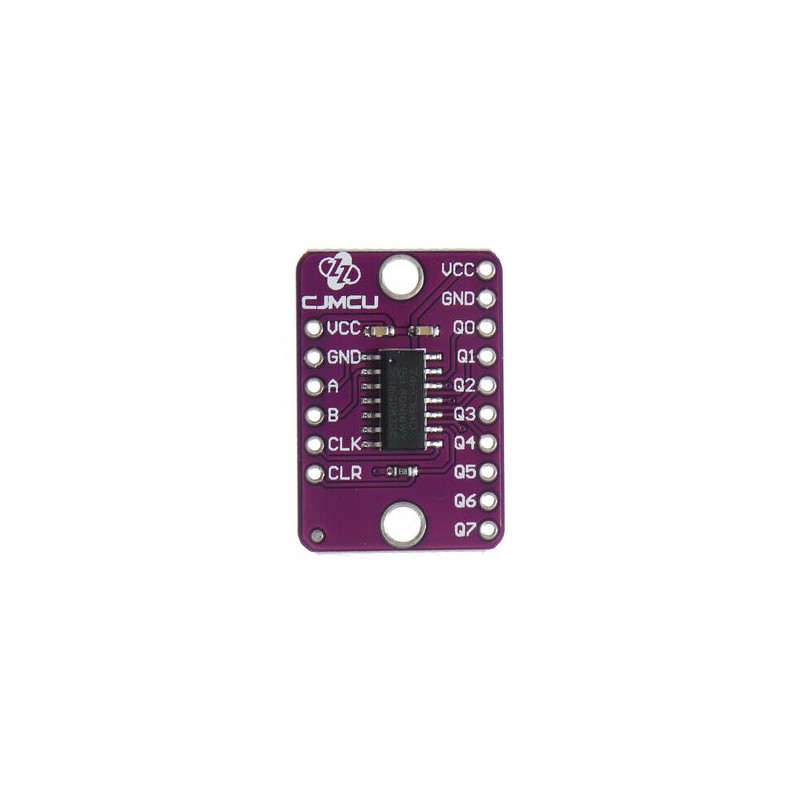

Modul registru de deplasare pe 8 Biți SN74HC164D

Descriere

Acest registru de deplasare pe 8 biti prezinta intrari seriale pentru porti logice "SI" si o intrare asincrona "clear" (CLR). Intrarile seriale (A si B) permit control complet asupra datelor de intrare; un nivel scăzut la fiecare intrare inhibă introducerea datelor noi și resetează primul flip-flop la nivelul scăzut al următorului puls (CLK). O intrare la nivel înalt activeaza alta intrare, care determină starea primului flip-flop. Datele intrarilor seriale pot fi schimbate cand CLK este HIGH sau LOW, atata timp cat cerintele minime sunt respectate.

Aplicatii

• Controlere logice programabile
• Electrocasnice
• Sisteme de afisaj video
• Expandor

Specificatii

Domeniu larg tensiuni de alimentare: 2 V - 6 V
Iesirile pot conduce pana la 10 sarcini LSTTL
Consum redus de putere 80-μA
Tpd (duration pulse time): 20 ns @ 4.5V
Curent: ±4-mA @ 5 V
Curent mic de intrare de 1-μA max
Intrari seriale poarta "SI": Activat / Dezactivat
Buffer ceas complet si intrari seriale

Continutul pachetului:

1x Modul registru de deplasare pe 8 Biți SN74HC164D
2x Bareta pini tata
