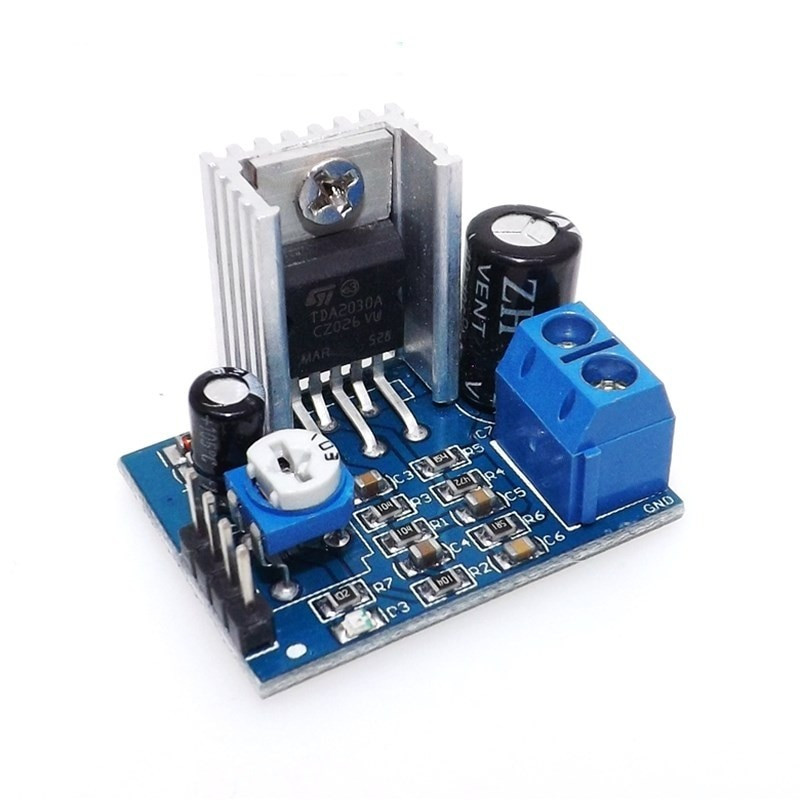

Modul amplificator audio TDA2030
Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!
Comandă până la ora 14:00 și expediem astăzi coletul
Produse sigure, fără griji!
Produse nefolosite? Retur fără întrebări!
Descrierea produsului:
TDA2030A este un modul amplificator audio pe un singur canal. Circuitul integrat este folosit la o gama larga de aplicatii precum receiver auto pentru casete, echipamente audio de putere medie si dimensiuni mici etc. Dispune de un circuit intern de protectie. Pentru o utilizare mai eficienta se recomanda utilizarea unui preamplificator si adaugarea unei raciri active sau un radiator mai mare.
ATENTIE - Produsul are nevoie de racire adecvata in functie de nivelul intensitatii curentului utilizat. In cazul in care racirea nu este asigurata corespunzator, acestea se vor defecta si va duce automat la pierderea garantiei.
Pentru racire este nevoie sa asigurati un flux de aer corespunzator: carcasa sa fie aerisita sau sa folositi un ventilator (nu este inclus)
Specificatii tehnice:
- Circuit integrat: TDA2030A
- Putere: amplificator mono 15 W
- Distorsiune: 1%
- Clasa de amplificare: AB
- Potentiometru 10k pentru volum
- Indicator de alimentare
- Tensiune de operare: 6 V - 15 V (IC rezista pana la 22V)
- Curent de varf: 3A
- Dimensiuni: 32 x 24 mm
Exemplu de conectare:
Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:
1x Sursa de tensiune 6-15V DC, curent minim 1A || Referinta AJBRDY_HPS305D
1x Modul amplificator audio TDA2030 || Referinta PHHPQR_TDA2030
1x Placa de dezvoltare Uno || Referinta TXVMOK_DB-UNO-R3
1x Difuzor 8ohm 2W || Referinta SAHRYD_Sp-50mm-VisatonK50 -8ohm
diferite fire necesare pentru realizarea legaturilor electrice
Exemplu de conexiune:
Exemplu de cod este disponibil in sectiunea DESCARCARI: PHHPQR_TDA2030 cod Arduino.zip
Descarcati si dezarhivati fisierul "PHHPQR_TDA2030 cod Arduino.zip".
Deschideti PHHPQR_TDA2030.ino in Arduino IDE.
Setati Tools->Board: Arduino Uno, Tools->Port si incarcati codul cu ajutorul butonului UPLOAD.
Tonul ruleaza o singura data fiind necesara apasarea butonului RESET pentru reluarea acestuia.
Cu ajutorul potentiometrului de pe modulul TDA2030 puteti modifica volumul difuzorului.
Continutul coletului:
1x Modul amplificator audio TDA2030
