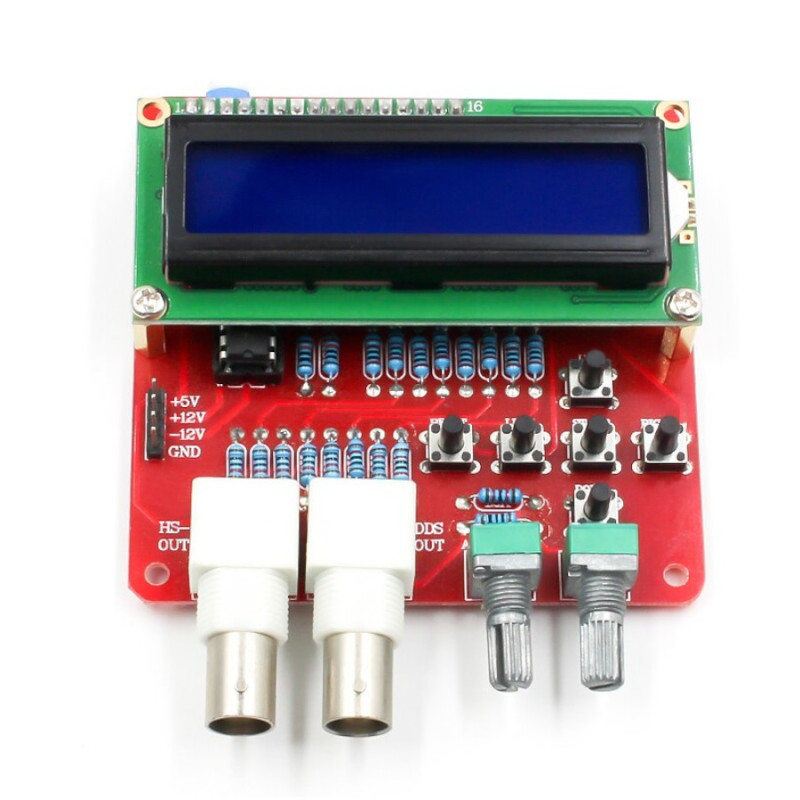

Generator de Functii DDS, Frecventa Reglabila - KIT

Descrierea produsului:

Generator de functii DDS de mare viteza (HS), pentru generarea de frecvente de pana la 8MHz.

Produsul vine sub forma de kit neasamblat.

Specificatii tehnice:

Tensiune alimentare: +5V / +12V / -12V

Semnal DDS cu amplitudine variabila si offset.

Semnale DDS: sine, square, saw, rev raw, triangle, ECG si noise.

Prevazut cu LCD 1602 si keypad cu 5 butoane

Sensibilitate ajustare frecventa: 1, 10, 1000, 10000mHz

Revenire la ultima setare dupa repornire

2 Output: Un semnal DDS si un semnal HS dreptunghiular

Dimensiuni mm: 80 x 80

ATENTIE! MONTAREA COMPONENTELOR IC, IN MOD SPECIAL IC LM358P, IN SENS INVERS DESENULUI DE PE PLACA DUCE LA DEFECTAREA ACESTORA!

Garantie:

Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.

Schema electronica:

Continutul coletului:

1x Generator de Functii DDS, Frecventa Reglabila - KIT
