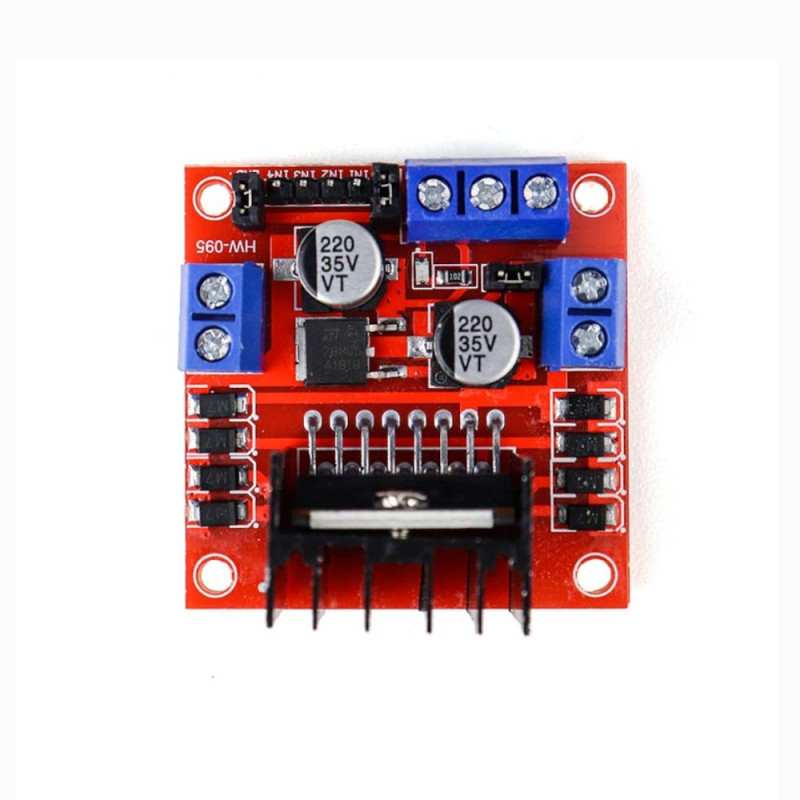

L298N Punte H dubla (dual H-bridge) motor DC/stepper
  • L298N Punte H dubla (dual H-bridge) motor DC/stepper

L298N Punte H dubla (dual H-bridge) motor DC/stepper

XNVELI_module-L298N

Modul punte H dublu

16,72 lei
Include TVA
Cantitate
74 Produse

  Livram și în lockere

Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Descrierea produsului:

L298N este un driver de motor cu punte H dubla, care permite controlul motoarelor de curent continuu (DC) sau a altor sarcini cu curent mare.

Poate fi folosit pentru a controla relee, solenoide, motoare in curent continuu sau pas cu pas.

Fiecare punte poate fi activata sau dezactivata independent de la pinii ENA, ENB.

Modulul contine si un circuit stabilizator de tensiune (5V) care permite functionarea la tensiuni mari.

L298N module schematic

Specificatii tehnice:

-Tensiune de operare: pana la 40V

-Curent de operare: pana la 3A (25W in total)

-Curent mic de saturatie

-Protectie la supraincingere

-Poate opera cu 2 motoare simultan

-Imunitate mare la zgomot: Nivel logic "0" input pana la 1,5V

-Incorporat regulator de tensiune 78M05. Pentru evitarea defectarii acestui integrat, folositi o sursa logica externa de 5 V, atunci cand tensiunea de alimentare depaseste 12 V

Cum se controleaza un motor:

ENA IN1 IN2 Starea motorului A (in curent continuu)
0 X X Stop
1 0 0 Frana
1 0 1 Rotatie in sensul acelor de ceasornic
1 1 0 Rotatie in sensul invers acelor de ceasornic
1 1 1 Frana

Pentru a controla viteza motorului, pinul ENA se leaga la un semnal PWM.

Datasheet: L298_H_Bridge_1.pdf

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Placa de dezvoltare UNO || Referinta: TXVMOK_DB-UNO-R3
1x L298N Punte H dubla (dual H-bridge) motor DC/stepper || Referinta: XNVELI_module-L298N
2x Motoras curent continuu 3-6V || Referinta: UCJSGR_motor_small_2
    baterie sau sursa de alimentare de 9V DC si diferite fire necesare pentru realizarea legaturilor electrice

Conexiuni fizice:

  1. Realizati conexiunile asa cum sunt prezentate in imaginea de mai sus.
  2. Jumperul pentru alimentarea stabilizatorului (cel din spatele conectorului cu 3 suruburi) trebuie sa fie amplasat.




  3. In Arduino IDE, meniul Tools->Manage Libraries.... cautati si instalati libraria "L298N" (versiunea 1.1.0 este disponibila si in sectiunea descarcari).
  4. Incarcati in placa de dezvoltare UNO codul L298NExample.ino disponibil in sectiunea descarcari.
  5. Dupa incarcarea codului cele 2 motorase se vor invarti in acelasi timp intr-o directie dupa care se vor opri apoi se vor invarti in directia opusa. Aceste miscari se repeta la infinit.

Continutul coletului:

1x L298N Punte H dubla (dual H-bridge) motor DC/stepper

Detalii
XNVELI_module-L298N
6427854031341
