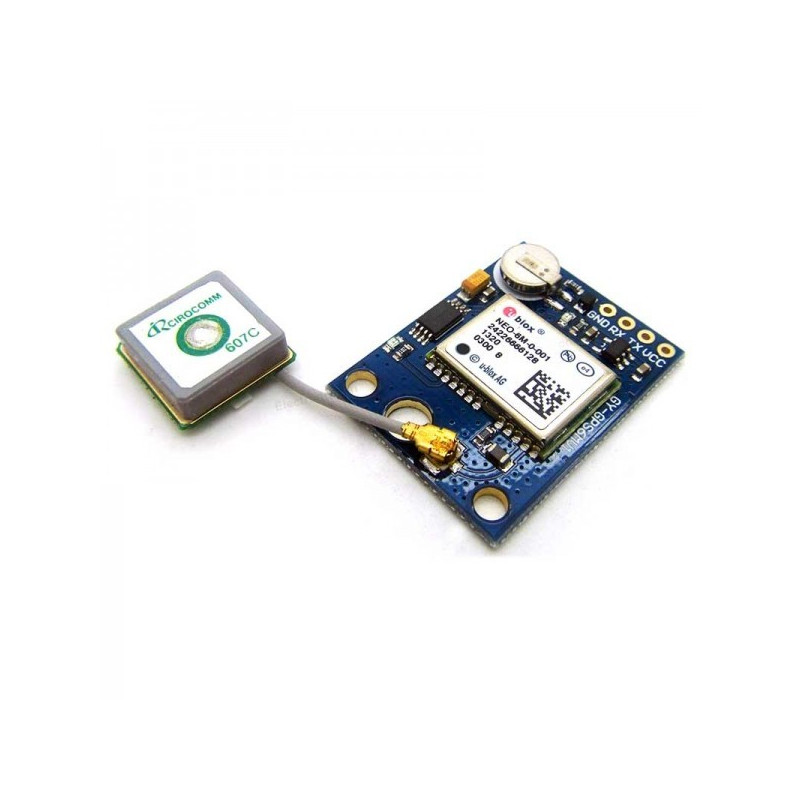

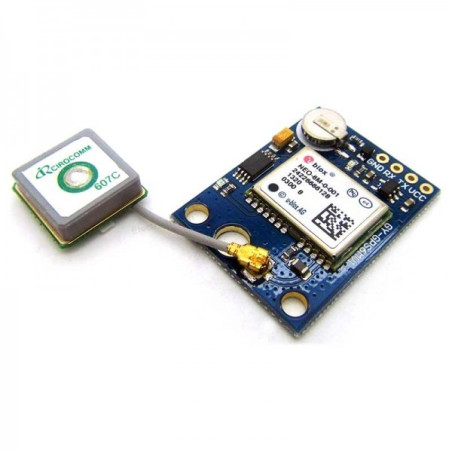

Modul GPS NEO-6M

Descrierea produsului

Sistemul GPS este format dintr-o retea de sateliti si receptoare individuale care primesc semnalele emise de sateliți. Poziția (latitudine, longitudine, altitudine) este calculată cunoscându-se poziția a cel puțin patru sateliți ce emit semnalul GPS la momente diferite de timp. În mod normal, pentru determinarea celor trei coordonate (a poziției în spațiu) sunt suficienți trei sateliți, iar cel de-al patrulea satelit este folosit pentru minimizarea erorilor.

Modulul GPS GY-NEO6MV2 este ușor de folosit, comunică prin intermediul transmisiei seriale, și se alimentează la 5V. Poate fi folosit cu un baudrate de 4800,9600 sau 115200.

Specificatii tehnice

Tensiune alimentare: DC 5V;

Model: GY-GPS6MV2;

Antena: confectionata din ceramica;

EEPROM pentru salvarea informatiei atunci cand se intrerupe alimentarea;

Baterie de rezerva;

Dimensiunea antenei: 25 x 25 mm;

Dimensiunea modulului: 26 x 36 mm;

Diametrul gaurii de montare: 3 mm;

ATENTIE: Modulul GPS are nevoie de cale directa spre cer pentru conexiune (acesta nu foloseste alte tehnologii precum AGPS/GPS-A).

De asemenea pentru prima conexiune este necesara descarcarea mai multor informatii despre sateliti fiind necesar un timp suplimentar de pana la 15-20 minute pana la receptarea coordonatelor GPS.

Datasheet disponibil in sectiunea descarcari.

Exemplu de conectare

UNO ---------- Modul GPS

GND ---------- GND
5V ---------- VCC
D10 ---------- RX
D11 ---------- TX

1. Descarcati libraria TinyGPSPlus de la urmatorul LINK
2. Incarcati libraria in Arduino IDE: Sketch -> Include Library -> Add .ZIP Library...
3. Deschideti in Arduino IDE fisierul "ExempluConectareGPS.ino" din sectiunea DESCARCARI.
4. Conectati cablul USB la arduino dupa ce ati realizat conexiunea la modulul GPS (cele 4 fire).
5. Va asigurati ca sunt selectate corect, portul si dispozitivul pe care il folositi (UNO sau MEGA in acest exemplu).
6. Incarcati codul si deschideti Serial Monitor unde selectati baud-ul la valoarea de 115200, daca totul functioneaza corect ve-ti putea observa informatii despre locatie si data, actualizate la fiecare secunda.

Continutul coletului:

1x buc. modul GPS NEO-6M

1x buc. antena

1x buc. bareta 1x4 pini tata
