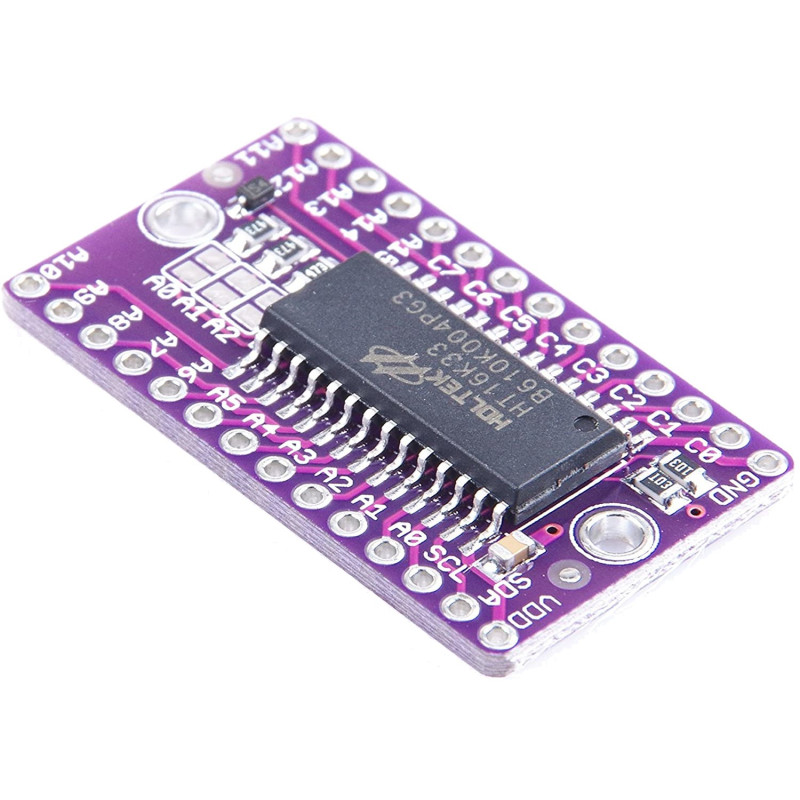

Modul HT16K33 pentru afisaj LED
Livram și în lockere
Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!
Livrare rapidă: o zi lucrătoare!
Comandă până la ora 14:00 și expediem astăzi coletul
Garantie 2 ani
Produse sigure, fără griji!
Retur simplu în 14 zile
Produse nefolosite? Retur fără întrebări!
Descriere
Descriere
HT16K33 este un modul driver de memorie, multifuncțional cu controler LED. Caracteristicile de configurare HT16K33 il fac potrivit pentru mai multe aplicații LED, inclusiv module LED și subsisteme de afișare. HT16K33 este compatibil cu majoritatea microcontrolerelor și comunică printr-o magistrală bidirecțională I2C cu doi pini.
Aplicatii
1. Indicatori de control industrial
2. Ceasuri digitale, termometre, contoare, multimetre
3. Seturi combinate
4. Seturi VCR
5. Citirea instrumentației
6. Alte aplicații pentru consumatori
7. Displayuri LED
Specificatii
Tensiune de operare: 4.5V~5.5V
Oscilator RC integrat
Interfață I2C
7 Segmente
Creșterea automată a adresei R / W
Dimmer 16-trepte
Dimensiune: Aprox. 5,03 x 2,68 x 1,2 cm
Instructiuni
Matricea LED foloseste pinii 3V si GND pentru alimentare si logica. Consumul de curent depinde de cate LEDuri sunt, dar se poate aproxima cu aproximativ 40mA pentru majoritatea aplicatiilor. A se verifica schematica modulului pentru siguranta !
Controlul LEDurilor se face cu ajutorul interfetei I2C folosind libraria HT16K33. Asta inseamna ca trebuiesc conectati pinii SDA si SCL, notati in imagine cu I2C pins
Adresa prestabilita este 0x70, dar se poate schimba la 0x71-0x77 cu ajutorul pinilor de adresa
Adresa se poate schimba foarte usor, in spate sunt 3 jumperi pentru adrese A0, A1 sau A2. Fiecare dintre acestia au o functie predeterminata, care nu poate fi schimbata de catre utilizator. Daca se face scurt la unul dintre adrese, se seteaza adresa respectiva. A0 seteaza cel mai mic bit de valoare 1, A1 seteaza bitul mijlociu cu valoare 2 si A2 seteaza bitul cel mai semnificativ cu o valoare 4. Adresa finala va fi 0x70 + A2 + A1 + A0. Pentru un exemplu daca A2 si A0 sunt in scurt circuit, adresa va fi 0x70 + 4 + 1 = 0x75. Daca este doar A1 in scurt, adresa este 0x70 + 2 = 0x72.
Continutul pachetului:
1x Modul HT16K33 pentru afisaj LED
2x Bareta pini tata
Detalii
GWKGYM_led_driver
6427854011114
