Descrierea produsului:

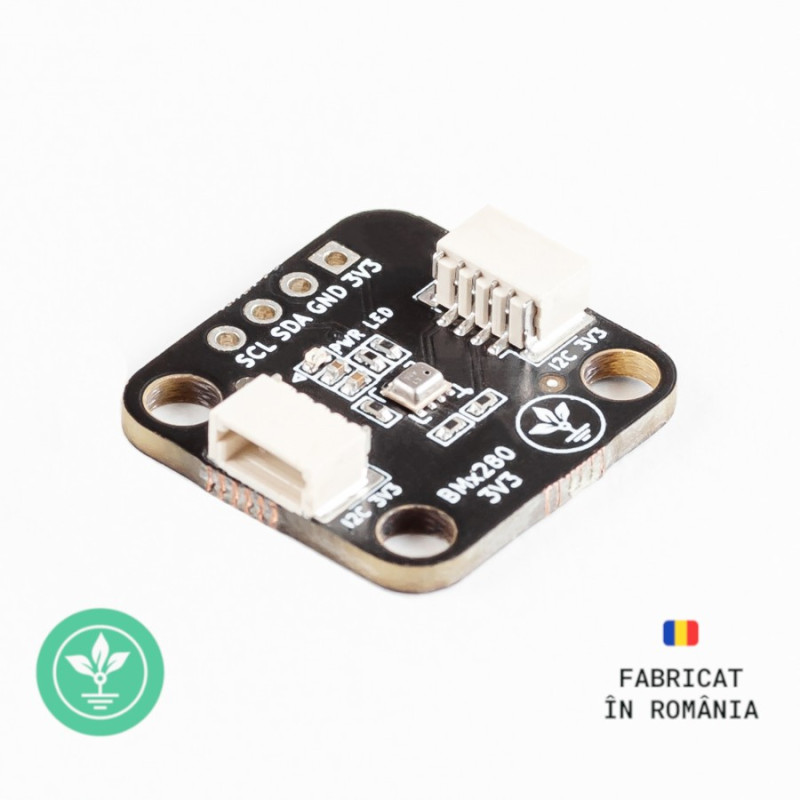

Modul senzor presiune atmosferică BMP280 care foloseste standardul I²C pentru comunicare astfel acesta poate fi folosit usor impreuna cu majoritatea placilor de dezvoltare existente.

Prezenta tensiunii de alimentare pe portul I²C 3V3 este indicata prin led-ul "PWR LED" amplasat pe modul.
Pentru cazurile in care se doreste minimizarea consumului, led-ul "PWR LED" poate fi deconectat cu ajutorul jumperului "PWR LED DISABLE" aflat pe spatele pcb-ului.

Adresa I²C a senzorului poate fi modificata cu ajutorul jumperului de pe spatele pcb-ului. Jumperul vine implicit deschis (cu adresa 0x77) si poate fi cositorit (valoarea adresei devenind 0x76).

Conectorii I²C 3V3 sunt compatibili cu standardele Qwiic (SparkFun) si STEMMA QT (Adafruit).

Specificatii tehnice:

Tensiune de alimentare: 3.3V DC
Protocol de comunicare: I²C
Adrese I²C: 0x77(default - jumper deschis) sau 0x76(jumper inchis)
Tip conectori I²C 3V3: SH 4P
Pitch conectori I²C 3V3: 1mm
Dimensiuni pcb: 20mm x 19.4mm

*Datasheet-ul senzorului BMP280 este disponibil in format pdf in sectiunea DESCARCARI.

Continutul coletului:

1x buc. modul senzor presiune atmosferică BMP280 GroundStudio

1x buc. bareta 1*4 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
