Produs original GroundStudio

Produsele create de GroundStudio sunt realizate folosind componente de calitate superioara, acestea sunt proiectate si asamblate in Romania.

Link documentatie github.com

Link descarcare pinout GroundStudio Jade Pro Micro in format PDF.

DESCRIEREA PRODUSULUI:

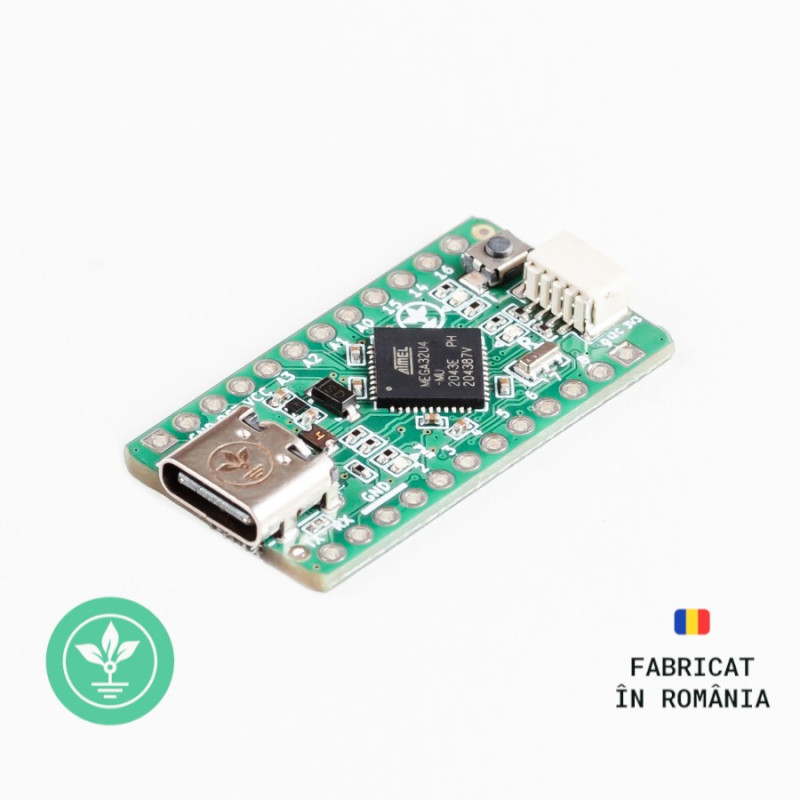

Deoarece dorim sa aducem imbunatatiri reale si pe placul clientului, placa de dezvoltare Jade Pro Micro este o versiune imbunatatita a placii clasice Pro Micro. Placa are aceleasi dimensiuni ca si Pro Micro original insa am adaugat cateva caracteristici suplimentare prin micsorarea unor componente de pe placa si imbunatatirea adaptorului microUSB cu un un adaptor usb tip C. Pentru ca ne dorim o utilizare mai usoara a produsului am adaugat si si un adaptor I2C_3V3 pentru conectarea rapida prin I2C la dispozitivele compatibile.

Aceasta mica placa are toate caracteristicile Arduino cu care sunteti familiarizati:9 canale ADC pe 10 biti,5 pini PWM,18 pini digitali I/O, precum si conexiuni seriale hardware Rx si Tx. Functioneaza la frecventa de 16Mhz si o tensiune de alimentare de 5V.

Pinii de alimentare

Exista o varietate de puteri sau retele de putere:

- RAW: trebuie sa fie cuprinsa intre valorile 4.3V si 5.5V

- VCC: aceasta tensiune are o valoare implicita de 5V insa poate fi modificata cu ajutorul jumper-ului de selectie VCC de pe spatele pcb-ului.

- RST: poate fi folosit pentru a reporni Jade Pro Micro.

- GND: acest pin este tensiunea cumuna la masa(referinta 0V) pentru sistem.

Pinii I/O

Pinii I/O ai placii Pro Micro sunt in total 18. Fiecare pin poate fi folosit ca intrare sau iesire digitala. Acesti pini sunt mentionati in IDE-ul Arduino printr-o valoare intreaga intre 0 si 21(pinii A0-A3 pot fi mentionati digital utilizand fie numarul lor de pin analogic, fie digital).

Noua pini au convertoare analog-digitale(ADC) si pot fi utilizate ca intrari analogice cu rezolutie de 10 biti. Acestea sunt utile pentru citirea potentiometrelor sau a altor dispozitive analogice ce utilizeaza functia "analogWrite([pin],[value])"

Exista si pini hardware UART(serial), I2C si SPI. Acestia pot fi utilizati pentru interfata cu dispozitive digitale precum LCD-uri,IMU-uri si alti senzori seriali.

Jumper pentru selectia tensiunii 3.3V (EXPERIMENTAL)

Placa de dezvoltare Jade Pro micro este construita sa functioneze implicit cu tensiunea de 5V. Aceasta poate fi schimbata cu ajutorul jumperului "VCC" de pe spatele pcb-ului.

Tensiunea de functionare a placutei de dezvoltare Jade Pro Micro determina tensiunea maxima admisibila pe oricare dintre pinii I/O, in cazul acestei placute aveti grija sa nu interferati cu nivele logice diferite.

Este foarte important sa stiti ce tensiune este selectata, astfel va trebui sa faceti diferenta atunci cand veti ajunge sa incarcati codul in Arduino IDE.

Cum alimentam Pro Micro

Deoarece caracteristica principala a Jade Pro Micro este functionalitatea USB, aceasta este si cea mai comuna alimentare insa alternativ aceasta poate sa fie alimentata prin pinul "RAW" sau prin "VCC".

O alimentare care intra in pinul "RAW" trebuie sa fie cuprinsa intre valorile 4.3V si 5.5V.

Daca alimentati placuta prin pinul "VCC", retineti ca acesta nu este stabilizat. Utilizati acest tip de alimentare numai daca aveti o sursa care furnizeaza o tensiune exacta, stabilizata de 5V.

Specificatii tehnice:

Microcontroller: ATmega32U4 cu Bootloader Pro Micro
Regulator tensiune: ME6211C33U4AG-N (3V3/500mA)
Pini digitali I/O: 18 (din care 5 pini PWM de iesire (3, 5, 6, 9, 10))
Pinii de intrare analogici: 9 ((A0, A1, A2, A3, 4(A6), 6(A7), 8(A8), 9(A9), 10(A10)))
Adaptor USB 2.0 tip C
Adaptor I2C_3V3 (tip SH cu pitch 1mm)
Dimensiuni aprox. pcb: 34mm x 18.3mm

Exemplu de conectare Arduino IDE:

Pasul 1 - Descarcati driverul

Arduino IDE

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati Pro Micro

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows deoarece driverele pentru pentru acesta se vor instala automat.

Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

In "File->Preferences->Aditional Boards Manager URLs:" adaugati linkul urmator: "https://raw.githubusercontent.com/sparkfun/Arduino_Boards/master/IDE_Board_Manager/package_sparkfun_index.json".

Accesati "Tools->Board->Boards Manager".

Cautati setul de board-uri "SparkFun AVR Boards by SparkFun Electronics" si instalati ultima versiune disponibila.

Dupa instalare, veti avea disponibil in meniul "Tools" board-ul "SparkFun Pro Micro"

Dupa selectarea boardului, in meniul Tools va aparea o sectiune noua "Processor: ". Aici va trebui selectata optiunea "5V, 16MHz".

In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la  Jade Pro Micro. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al  Jade Pro Micro.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Pro Micro, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.

Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul "Blink" din meniul File ->Examples -> 01.Basics -> Blink.

Continutul coletului:

1x buc. placa de dezvoltare Jade Pro Micro

2x buc. bareta 1*12 pini tata

ATENTIE: Baretele de pini incluse in colet nu sunt cositorite si nu oferim servicii de cositorire pentru acestea.
