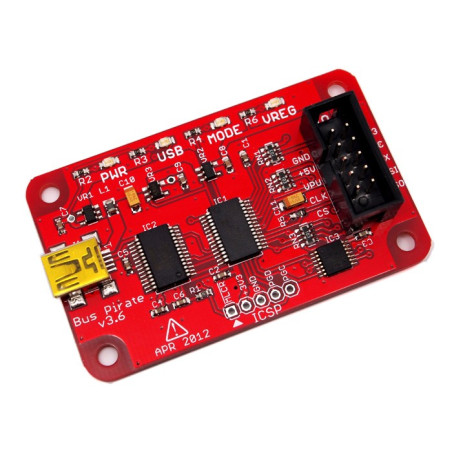

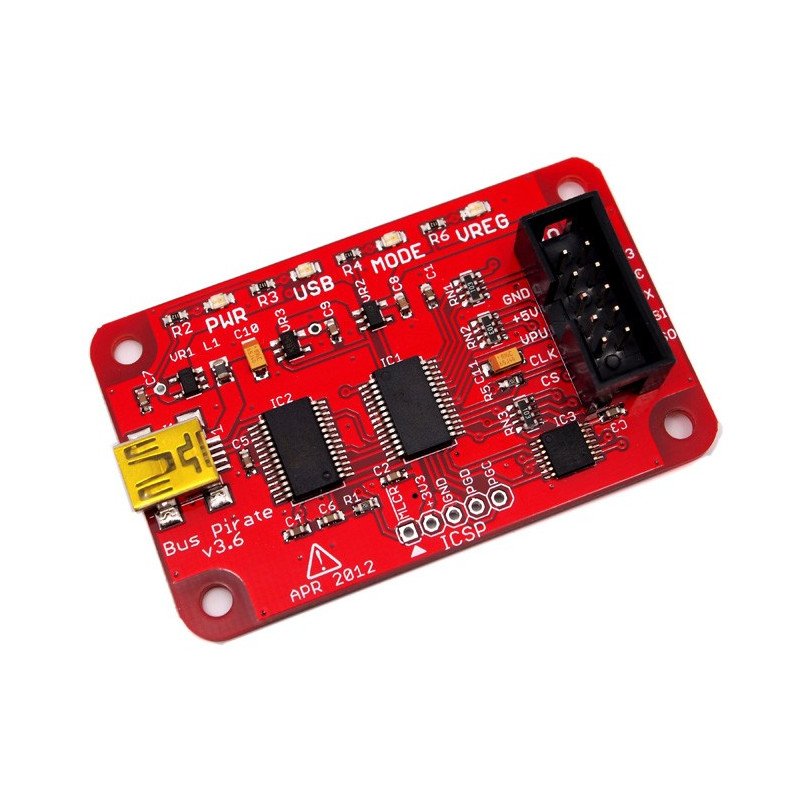

Bus Pirate 3.6

Descriere

Bus Pirate este un analizor logic USB.

Extrem de util in primele faze ale prototiparii si nu numai.

Poate intercepta si analiza semnale de pe orice placa electronica.

Software-ul contine librarii pentru decodarea celor mai populare protocoale: 1-Wire, I2C, SPI, JTAG, UART, MIDI, tastatura PC , LCD-uri HD44780.

Specificatii

• interfata si alimentare USB
• pini toleranti 5V. Masoara 0-6V
• frecvente masurate: 1Hz - 40MHz
• generator frecventa si pwm 1kHz-4MHz
• pull-up-uri onboard pentru mai multe voltaje
• alimentare onboard de 3.3 si 5V cu reset software
• macro-uri pentru cele mai uzuale operatii
• poate intercepta traficul pe busuri (SPI, I2C)
• analizor logic 10Hz - 1MHz
• Suportat in AVRDUDE,Flashrom,OpenOCD
• poate emula programarea pentru AVR STK500 v2
• Scriptabil in Perl, Python, etc.
• bootloader pentru update-uri de firmware prin USB
• Open source (CC 0/Public Domain)

Continutul pachetului:

1x Bus Pirate 3.6

ATENTIE!

Din fabrica, modulul are instalat doar bootloaderul, nu si firmware-ul.

Pentru scriere, procedura e urmatoarea:

- conecteaza placa la USB apoi verifica in Device Manager, la Ports (COM & LPT) daca iti apare un port serial nou. Tine deschisa fereastra si deconecteaza apoi re-conecteaza placa. Windows 10 ar trebui sa aiba driverul instalat si ar trebui sa vezi un port serial nou. Noteaza-l, iti va trebui mai tarziu.

- descarca software-ul de aici: https://github.com/DangerousPrototypes/Bus_Pirate

- ruleaza din folderul descarcat packageBPv3-firmwareds30 Loader GUI.exe

- in GUI selecteaza la Port, portul din primul pas

- la Hex-file selecteaza packageBPv3-firmwareBPv3-firmware-v6.3-r2151.hex

- fa si tine scurt intre pinii PGD si PGC de pe placa. Trebuie sa se aprinda ledul MODE.

- in GUI, fa click pe Check for bl. Daca e in regula, fa click pe Download

- desfa scurt-ul dintre PGD si PGC apoi reconecteaza placa la USB

- folosind o consola seriala, conecteaza-te la portul serial cu 115200 baud si da Enter. Ar trebui sa apara HiZ>
