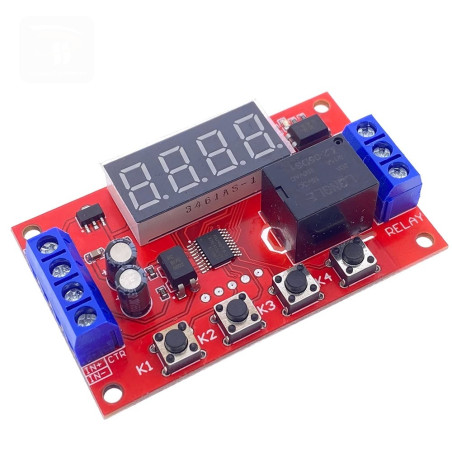

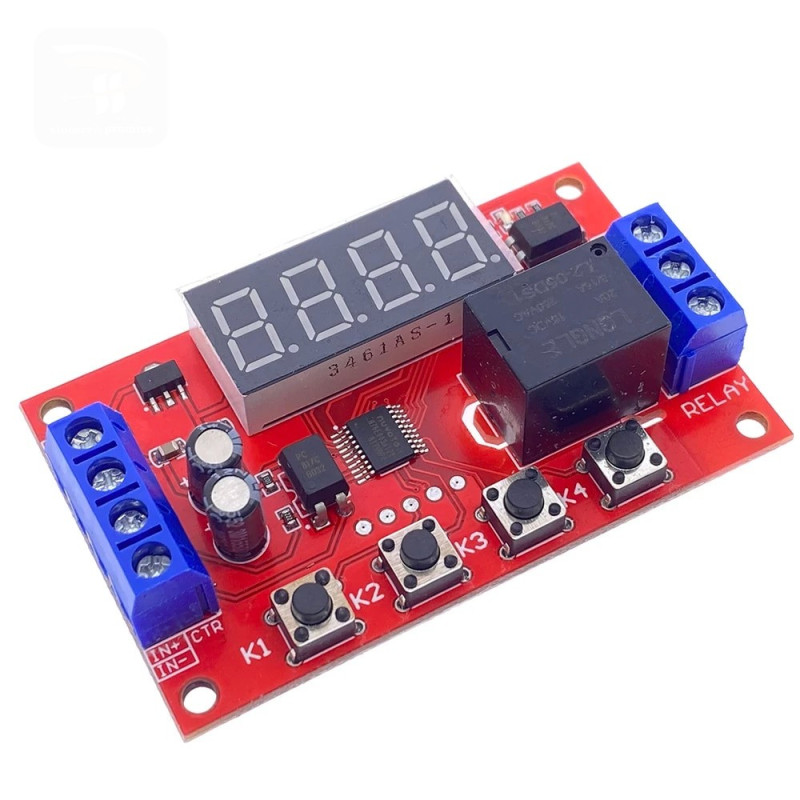

Modul temporizator programabil cu releu 5V

Descrierea produsului:

Modulul de control al releului multifuncțional este special conceput pentru utilizatorii cu multe nevoi diferite. Utilizează un microcontroler ca unitate de control principală și are 32 de funcții prestabilite, iar utilizatorii pot folosi funcții specifice corespunzătoare în funcție de nevoile reale. Poate fi aplicat la controlul pompei de apă, controlul motorului, controlul benzilor luminoase și așa mai departe.

Specificatii tehnice:

Tensiune de intrare:
Timp maxim setabil: 999 secunde
Alimentare: 5V
Sarcina de ieșire: în DC 14V, maxim 20A. La 125V AC, maximul este de 20A.
Semnal de declanșare:
Curent de repaus: 20mA
Curent de lucru: 60mA
Temperatura de lucru: -25℃-85℃
Memorie de oprire: Da
Greutate produs: ≈26g,
Dimensiune produs: lungime 65, lățime 34,3, înălțime 17,5 (MM)

ATENTIE: Pinii de intrare ai semnalului de trigger (IN+ si IN-) sunt izolati de restul circuitului printr-un optocuplor. Acesta nu va functiona daca doar unul din pini este conectat la sursa de semnal de declansare.

Pinout:

DC+: se introduce polul pozitiv al sursei de alimentare DC
DC-: se introduce polul negativ al sursei de alimentare DC
IN+: terminal de intrare semnal pozitiv
IN-: terminal de intrare semnal negativ
COM: Interfață terminală comună

Functia butoanelor:

K1     Setup
K2     +
K3     -
K4     on/off (stinge sau aprinde displayul)

Mod de functionare:

1. Tineti apasat butonul K1 (Setup) timp de 2 secunde pentru a intra in modul de selectie a programului.
2. Cu ajutorul butoanelor K2 si K3 puteti modifica cifrele pentru a modifica programul.
3. Confirmati programul apasand scurt butonul K1, astfel se va intra in modul de setare al timpului "A" iar pe display se va afisa mesajul "Axxx", acesta poate fi modificat cu ajutorul tastelor K2 si K3 (K4 modifica pozitia virgulei pentru valori zecimale).
4. Confirmati timpul "A" apasand scurt butonul K1, astfel daca programul are nevoie de valoarea "B" de timp se va intra in modul de setare al timpului "B" iar pe display se va afisa mesajul "bxxx", acesta poate fi modificat cu ajutorul tastelor K2 si K3 (K4 modifica pozitia virgulei pentru valori zecimale).
5. Confirmati timpul "B" apasand scurt butonul K1, astfel daca programul are nevoie de valoarea "C" de timp se va intra in modul de setare al timpului "C" iar pe display se va afisa mesajul "Cxxx", acesta poate fi modificat cu ajutorul tastelor K2 si K3 (K4 modifica pozitia virgulei pentru valori zecimale).
6. Confirmati timpul "C" apasand scurt butonul K1, astfel se va iesi din meniul de Setup cu programul setat pentru valorile de timp selectate (xxx este valoarea in secunde pentru cele 3 variabile de timp ale programelor (A, B si C)).

P-11: Releul va comuta atunci cand valoarea IN+ este 5V si va deconecta cand este 0V.

P-12: Releul va comuta doar cand primeste semnal si va deconecta doar la urmatorul trigger.

P-13: Releul va comuta doar cand primeste semnal si va deconecta dupa expirarea timpului setat A; declanșatorul va fi invalid în timpul întârzierii.

P-14: Releul va comuta doar cand primeste semnal si va deconecta dupa expirarea timpului setat A; declanșatorul va fi reprogramat în timpul întârzierii.

P-15: După declanșare, releul va comuta și va fi deconectat după timpul de întârziere A; în timpul de întârziere, cronometrul se va acumula la fiecare declanșare.

P-16: După declanșare, releul va comuta și se va deconecta după întârzierea timpului A; în timpul întârzierii releul se poate deconecta inainte de terminarea timpului A printrun semnal de trigger.

P-17: După declanșare, releul comuta pe toată durata semnalului, in timpul de intarziere semnalul de trigger reseteaza timpului A;dupa expirarea timpului de intarziere A releul se deconecteaza.

P-18: Releul va comuta imediat după pornire și va fi deconectat după o întârziere de o secundă; până la următoarea pornire.

P-21: Dați semnalul de trigger (5V), releul va conecta după întârzierea timpului A dupa care va ramane conectat.

P-22: Dați un semnal continuu, după ce timpul de trigger depășește A, releul va deconecta; când semnalul de trigger dispare, releul se va deschide.

P-23: Când semnalul dispare mai mult de A timp, releul deconecteaza; când există un semnal, releul se deconectează altfel ramane coenctat.

P-24: Dați un semnal continuu. După ce timpul depășește A, releul va conecta (inchide); când semnalul dispare mai mult de timp A, releul se va deschide.

P-25: Dați un semnal continuu, releul conecteaza după depășirea timpului A; da din nou un semnal continuu, releul se oprește după depășirea timpului A

P-26: Dați un semnal, releul se va deconecta după ce va conecta pe durata timpului setat A ; după ce semnalul dispare, releul se va opri după un al doilea trigger.

P-27: Releul va comuta si deconecta cu intarziere de durata timpului setat A.

P-28: După pornire, releul va conecta după timpul de întârziere A dupa care va deconecta.

P-31: După pornire, releul conecteaza în timpul A și deconecteaza dupa timpul B, într-o buclă infinită.

P-32: După pornire, daca semnalul de trigger este prezent, releul conecteaza în timpul A și deconecteaza dupa timpul B, într-o buclă infinită.

P-33: Dați un semnal o dată, releul trage timpul A, deconectează timpul B, bucla infinită; da un alt semnal pentru a termina bucla.

P-34: După pornire, releul comuta după timpul de întârziere A și deconectează după tragerea timpului B.

P-35: Dați un semnal, după timpul de întârziere A, releul comuta și se oprește după timpul B.

P-36: Se dă semnal continuu. După depășirea timpului A, releul este pornit și deconectat după timpul B; semnalul dispare, sincronizarea este ștearsă și releul este oprit.

P-37: Daca există un semnal de trigger, releul va fi deconectat automat după timpul A, iar timpul B va fi numărat după deconectare. Declanșatorul semnalului este inaccesibil în timpul A+B.

P-38: Există un semnal, releul va fi deconectat automat după timpul A, după aceea timpul B este numărat după deconectare, acesta va fi deconectat automat după timpul de tragere A din nou.

P-41: Semnalul nu acţionează releul; dupa ce semnalul dispare releul se comuta pe durata de timp "A" setata dupa care deconecteaza.

P-42: Dupa ce semnalul dispare, după timpul de întârziere A, releul comuta; după timpul de întârziere B, releul se deconectează.

P-43: Dupa ce semnalul dispare, după ce trece timpul A, releul se comuta; după întârzierea timpului B, releul se deschide.

P-44: După pornire, releul se comuta pe durata de timp A și se oprește dupa timpul B; acest program va rula de numarul setat C dupa care se va opri.

P-45: Nicio acțiune după pornire; după ce este dat semnalul, releul se comuta pe durata de timp A și se oprește dupa timpul B; acest program va rula de numarul setat C dupa care se va opri.; când semnalul de trigger este dat din nou, acesta este executat din nou.

P-46: După ce semnalul de trigger este dat de A ori, releul se comuta; continuă să stea comutat pana cand alimentarea modulului se oprește.

P-47: După ce semnalul de trigger este dat de A ori, releul se comuta; când expira timpul setat B, releul este deconectat.

P-48: În timpul C, dacă semnalul de trigger este dat de A ori, releul se comuta; când expira timpul setat B, releul este deconectat.

Continul coletului:

1x buc. modul temporizator programabil cu releu
