Descriere produs

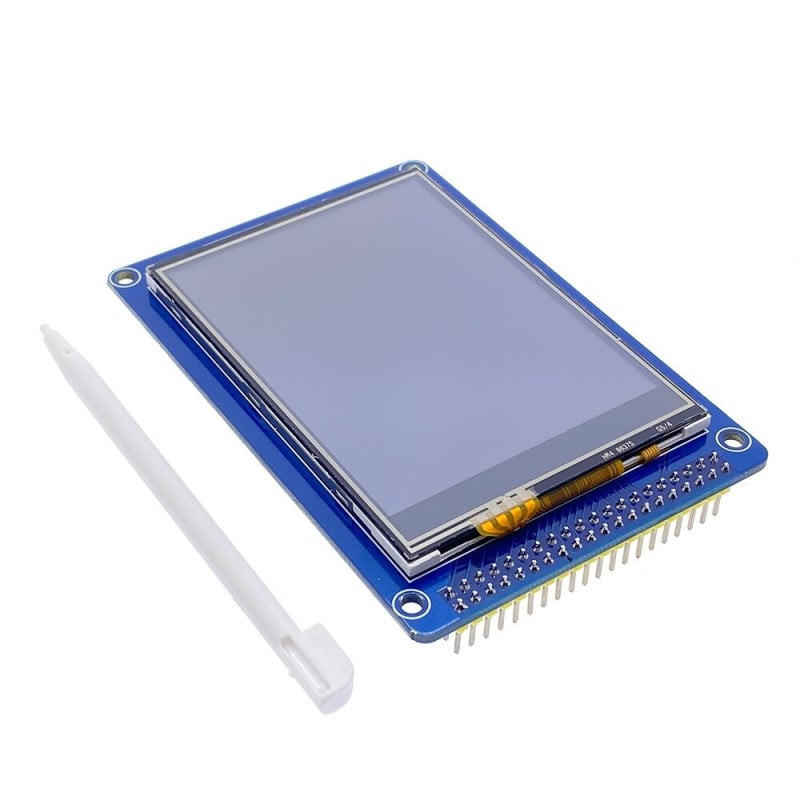

Afișajul TFT de 3.2" cu controller ILI9341 aduce culori vii și unghiuri bune de vizualizare într-un format compact 240×320 px, ideal pentru interfețe grafice, meniuri, panouri de control sau proiecte educaționale. Versiunea aceasta include panou tactil rezistiv și slot microSD pe placă, astfel încât poți încărca grafică, iconițe sau fonturi direct de pe card.

Este un modul „bare” cu interfață paralelă tip 8080 (panglică/headers de ~34 pini), conceput pentru logică la 3,3 V; nu se conectează direct pe Arduino UNO/MEGA fără adaptor/level-shifting.

Pentru MEGA/DUE ori alte MCU-uri de 3,3 V se recomandă o placă adaptor dedicată sau linii de translație de nivel pentru a proteja afișajul și a obține viteze stabile.

Un exemplu de placă adaptoare este: TFT LCD Mega Shield V2.2

Detalii tehnice

• Diagonală: 3.2 inch (81 mm)
• Rezoluție: 240 × 320 pixeli (format portret)
• Controller grafic: ILI9341 (interfață paralelă 8080, 8/16 biți)
• Tactil: panou rezistiv 4 fire (controler uzual compatibil XPT2046/ADS7843 – interfață SPI)*
• Slot stocare: microSD (interfață SPI)
• Tensiune logică: 3,3 V (necesită conversie nivel pentru plăci la 5 V)
• Alimentare iluminare: LED backlight (3,3 V; curentul pentru BL nu se ia din pinul de 3,3 V al MEGA – folosește o sursă 3,3 V capabilă și/sau driver BL dedicat)
• Conector: 34 pini (linie date + control + touch + SD) — nu este shield, necesită cablare/adaptor.

Mai multe detalii pe LCDWIKI.COM

Conținut pachet

• 1× Display TFT 3.2" 240×320 cu controller ILI9341
• Panou tactil rezistiv integrat
• Slot microSD pe modul
• (Nu include cabluri/adaptor; pentru Arduino MEGA/UNO este necesar adaptor 34-pin → Arduino și/sau convertoare de nivel 5 V⇄3,3 V)
