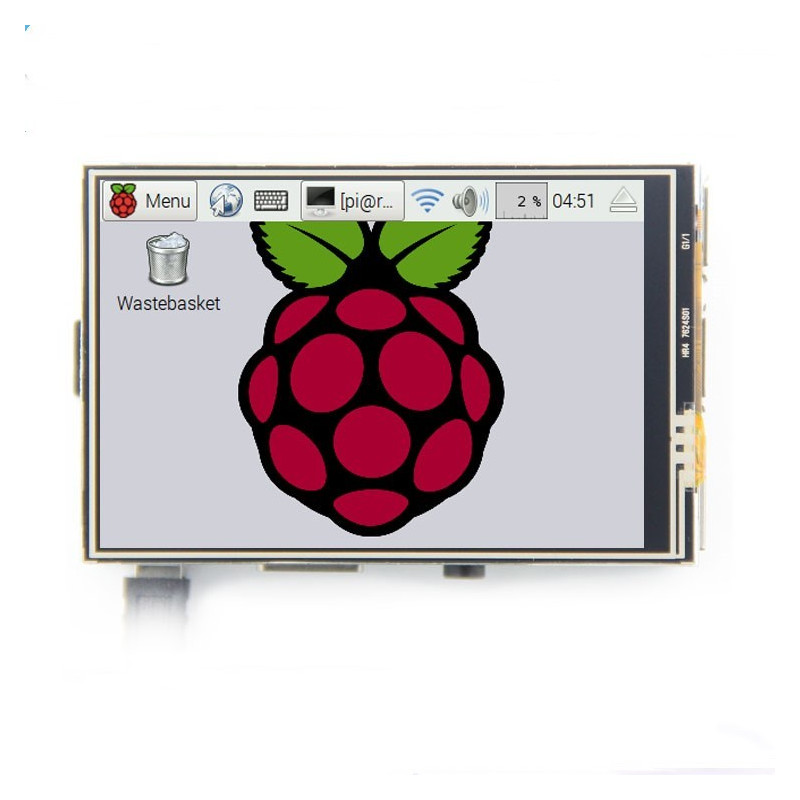

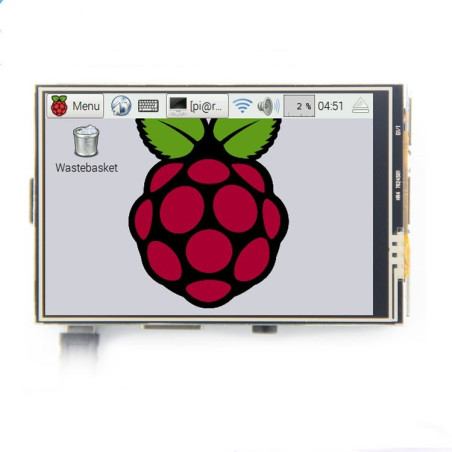

Display LCD de 3.5" 320x480 cu touch rezistiv pentru Raspberry Pi

Specificatii tehnice:

Curentul consumat de display variază în funcție de backlight, cu babklight full, curentul consumat este de ~100mA;
Display de 3.5" cu rezolutia  480x320;
Pixeli de culoare pe 16 biți;
Este construit să funcționeze în mod specific cu noul "conector 2x20" al Raspberry Pi;
Se folosește de interfața SPI al Pi-ului și poate servi ca ca și consolă, display pentru imagini/video-uri, X window port;
Este construit să funcționeze cu Raspbery Pi Zero, Pi 4, Pi 3, Pi 2, Model A+ / B+ (orice Pi cu conector 2x20);
Nu merge împreună cu vechiul Pi 1 cu conector 2x13;
Se folosește de pinii SPI (SCK, MOSI, MISO, CE0, CE1), dar și de GPIO #25 & #24;
GPIO #18 poate fi folosit să modificați intensitatea luminii de backlight prin PWM.

Instalare display:

Display-ul se monteaza pe portul GPIO ca in imaginea de mai jos:

Display-ul nu va functiona doar prin amplasare (doar se aprinde si va lumina complet alb) asta daca nu ati programat Raspbian OS initial pentru a functiona prin interfata GPIO in loc de HDMI.

PASUL 1: Conectati Raspberry PI la un monitor prin HDMI si display-ul la portul GPIO.

PASUL 2: Porniti PI-ul si asigurati-va ca este conectat la internet.

PASUL 3: Deschideti terminalul in Raspbian si introduceti urmatoarele comenzi:

sudo rm -rf LCD-show

git clone https://github.com/goodtft/LCD-show.git

chmod -R 755 LCD-show

cd LCD-show/

sudo ./LCD35-show

PASUL 4: Dupa ce il veti restarta, PI-ul va porni cu afisarea pe display. Acum el nu mai poate fi folosit prin portul HDMI.

PASUL 5: Pentru a reveni la folosirea prin portul HDMI va trebui sa deschideti din nou terminalul si sa introduceti urmatoarele comenzi:

chmod -R 755 LCD-show
cd LCD-show/
sudo ./LCD-hdmi

Continutul coletului:

1x buc. 3.5" RPI LCD display
1x buc. touch pen
