LCD 1602 verde

Descrierea produsului:

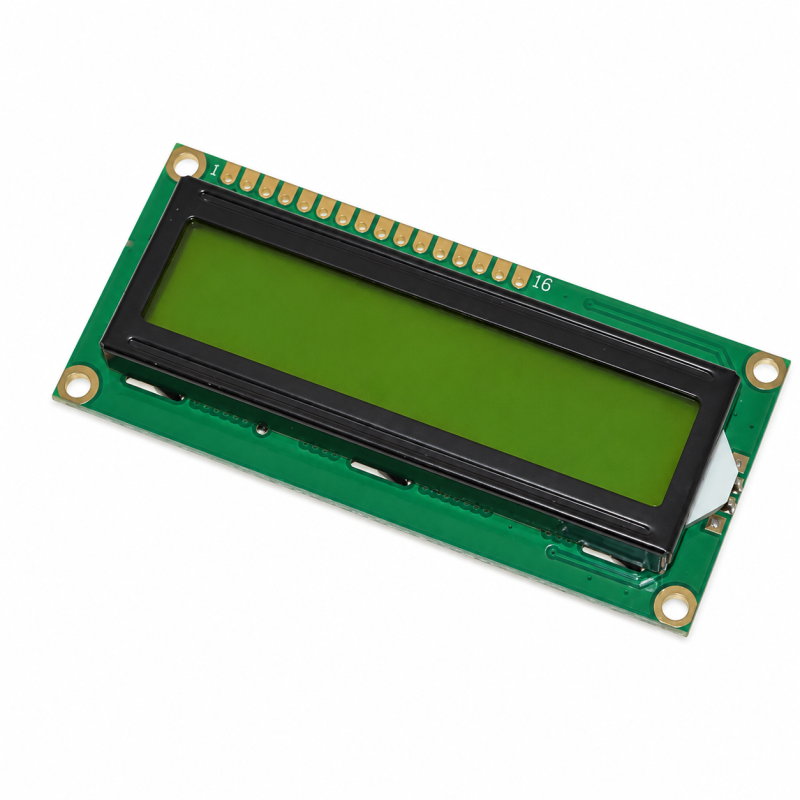

Modulul LCD 2004 afiseaza 2 linii a cate 16 de caractere. Este ideal pentru proiecte de electronica ce au de afisat mai multa informatie. Acesta poate fi folosit cu usurinta si în conditii de iluminare joasa deoarece are si lumina de fundal.De asemenea lumina de fundal trebuie protejata printr-o rezistenta sau un potentiometru de 2k. Pentru reducerea pinilor folositi la legarea LCD-ului la controler se poate folosi un modul I2C.

Specificatii tehnice:

Tensiune de alimentare: 5V;
Curent: 2 mA;
Tensiune alimentare backlight: 4.2V;
Curent lumina de fundal: 250mA (MAX).

Denumirile pinilor:

pin 1: Vss;
pin 2: Vdd;
pin 3: Vo - contrast LCD (între Vss și Vdd V);
pin 4: RS;
pin 5: R/W;
pin 6: E - enable;
pin 7 - 14: DB0 - DB7;
pin 15: V+ backlight;
pin 16: V- backlight;

ATENTIE: Desi in unele poze pot aparea barete de pini cositorite, acestea NU SUNT INCLUSE in colet si nu oferim servicii de cositorire pentru acestea.

EXEMPLE DE CONECTARE ARDUINO IDE:

Exemplul 1:

In acest exemplu vom conecta un display LCD1602 la o placa de dezvoltare UNO.

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Placa de dezvoltare UNO || Referinta: TXVMOK_DB-UNO-R3
1x Potentiometru liniar 50k || Referinta HGKRJQ_pot-lin-50k
diferite fire (eventual un breadboard) necesare pentru realizarea legaturilor electrice

1. Conexiuni:

In prima faza vom asigura conexiunile intre dispozitive ca in imaginea de mai jos:

Aceasta e diagrama circuitului:

2. Incarcarea codului:

Inainte de a conecta placa incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai jos in functie de preferintele dvs. si de sistemul de operare utilizat.

Arduino IDE

Selectati Tools->Boards: ->Arduino AVR Boards->Arduino UNO si portul pe care este conectat.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este placa de dezvoltare, deconectati-o pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.

Descarcati din sectiunea "DESCARCARI" fisierul "LCD1602.ino" si deschideti-l folosind Arduino IDE.

Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul "LCD1602.ino".

Dupa incarcarea cu succse a codului pe cele 2 randuri ale display-ului vor aparea caracterele  specificate in cod (array1 si array2).

Este posibil sa fie necesar sa ajustati potentiometrul pentru ca lcd-ul sa afiseze carcaterele.

Exemplul 2:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Placa de dezvoltare UNO || Referinta: TXVMOK_DB-UNO-R3
1x Modul I2C pentru LCD 1602 2004 || Referinta DWYBHV_IIC
diferite fire necesare pentru realizarea legaturilor electrice

1. Conexiuni:

In prima faza vom asigura conexiunile intre dispozitive ca in imaginea de mai jos

2. Verificam adresa i2c in Arduino IDE cu ajutorul codului "i2c_scanner" din sectiunea "Descarcari".

3. Adaugam si libraria pentru LCD,care de asemenea se gaseste la "Descarcari", dupa care deschidem un exemplu din acea librarie, modificam adresa cu cea gasita anterior si incarcam programul.

Este posibil sa fie necesar sa ajustati potentiometrul prezent pe modulul I2C pentru ca lcd-ul sa afiseze carcaterele.

Continutul coletului:

1x buc. LCD 1602

ATENTIE: Desi in unele poze pot aparea barete de pini cositorite, acestea NU SUNT INCLUSE in colet si nu oferim servicii de cositorire pentru acestea.
