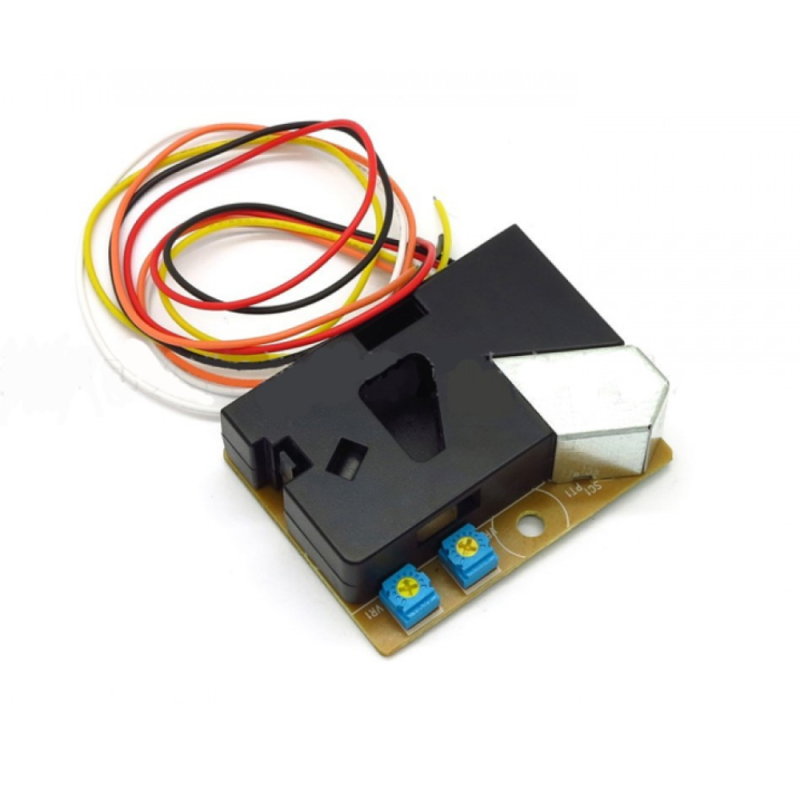

Senzor particule praf

Descrierea produsului:

Modulul DSM501A este un senzor compact care poate fi folosit pentru a cuantifica particule mai mari de 1um. Poate detecta fumul de tabac, polen sau praful din casa. Poate fi folosit in aplicatii precum aspiratoare sau purificatoare de aer.

ATENTIE: Culorile firelor pot sa difere de la un produs la altul, conectarea trebuie facuta in functie de ordinea pinilor din imaginile de mai jos.

Specificatii tehnice:

Model: DSM501A

Tensiune de alimentare: DC 5.0 (plus and Minus 0.5V)

Semnal iesire: PWM

Consum curent(Max): 90mA

Interval umiditate pentru functionare: 0-95% RH

Interval temperatura pentru functionare: -20 pana la 60 grade

Are nevoie de  o perioada de timp pentru calibrare dupa pornire.

Datasheet disponibil in sectiunea DESCARCARI.

Exemplu conectare:

Conexiuni:

Exemplu cod:

// Conectati Pin_2 al DSM501A la Arduino D8
// Conectati Pin_3 al DSM501A la Arduino 5V
// Conectati Pin_5 al DSM501A la Arduino GND

#include<string.h>
byte buff[2];
int pin = 8;//DSM501A input D8
unsigned long duration;
unsigned long starttime;
unsigned long endtime;
unsigned long sampletime_ms = 30000;
unsigned long lowpulseoccupancy = 0;
float ratio = 0;
float concentration = 0;

int i=0;
void setup()
{
  Serial.begin(9600);
  pinMode(8,INPUT);
  starttime = millis();
}
void loop()
{
  duration = pulseIn(pin, LOW);
  lowpulseoccupancy += duration;
  endtime = millis();
  if ((endtime-starttime) > sampletime_ms)
  {
    ratio = (lowpulseoccupancy-endtime+starttime + sampletime_ms)/(sampletime_ms*10.0);  // Integer percentage 0=>100
    concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; // using spec sheet curve
    Serial.print("lowpulseoccupancy:");
    Serial.print(lowpulseoccupancy);
    Serial.print("    ratio:");
    Serial.print(ratio);
    Serial.print("    DSM501A:");
    Serial.println(concentration);
    lowpulseoccupancy = 0;
    starttime = millis();
  }
}

Continutul coletului:

1x Senzor particule praf
