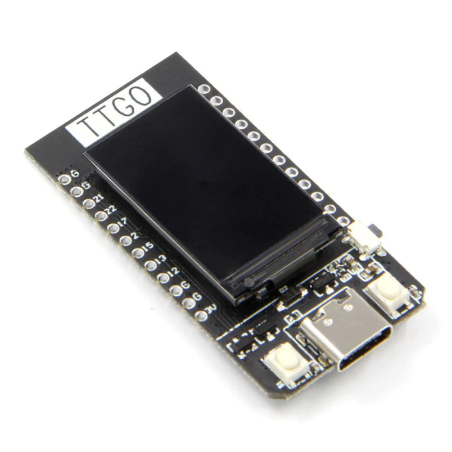

Modul TTGO T-Display ESP32 WiFi Bluetooth

Specificatii tehnice:

Alimentare: USB tip C 5V / 1A

Tensiune de operare: 2.7V - 4.2V

Dimensiuni: 2.5cm x 5.1cm

Chipset: ESPRESSIF-ESP32 240MHz Xtensa single-/dual-core 32-bit LX6

Flash: QSPI flash 4MB

SRAM: 520kb

USB to TTL: CP2104

Interfata modulara: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, touch sensor, DACLNA pre-amplifier

Display: IPS ST7789V 1.4 Inch

Temperatura operare: -40°C ~ +85°C

Conector baterie: 3.7V litiu (bateria nu este inclusa)

JST conector: 2Pin 1.25mm

Frecventa: 2.4GHz ~ 2.5GHz (2400M~2483.5M)

Distanta de comunicare: 300m

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

• Modul TTGO T-Display ESP32 WiFi Bluetooth - Referinta TRUSYE_TTGO
• Cablu USB tip C 1m - Referinta HQJOOA_USB-C-1m

Pentru programarea placii de dezvoltare sunt necesare urmatoarele instalari in Arduino IDE:

1. In meniul File->Preferences->Additional Boards Manager URLs: adaugati urmatorul link: https://dl.espressif.com/dl/package_esp32_index.json
2. In meniul Tools->Board->Boards Manager... cautati si instalati setul "esp32 by Espressif Systems".
3. In meniul Tools->Manage Libraries... cautati si instalati libraria TFT_eSPI




4. Dupa instalare trebuie modificat fisierul DocumentsArduinolibrariesTFT_eSPIUser_Setup_Select.h prin comentarea liniei 22 si decomentarea liniei 53:





5. Salvati documentul User_Setup_Select.h
6. In Arduino IDE meniul Tools->Board->ESP32 Arduino cautati si selectati placa "TTGO LoRa32-OLED V1"




7. Din meniul File->Examples->TFT_eSPI->160x 128 selectati "TFT_Print_Test".




8. Selectati portul pe care este conectata placa si incarcati codul.
9. Dupa incarcare pe display va aparea urmatoarea imagine:



Continutul coletului:

2x buc. bareta pini male 12 pozitii

1x buc. cablu cu conector pt incarcare LiPo

1x buc. modul TTGO T-Display ESP32 WiFi Bluetooth
