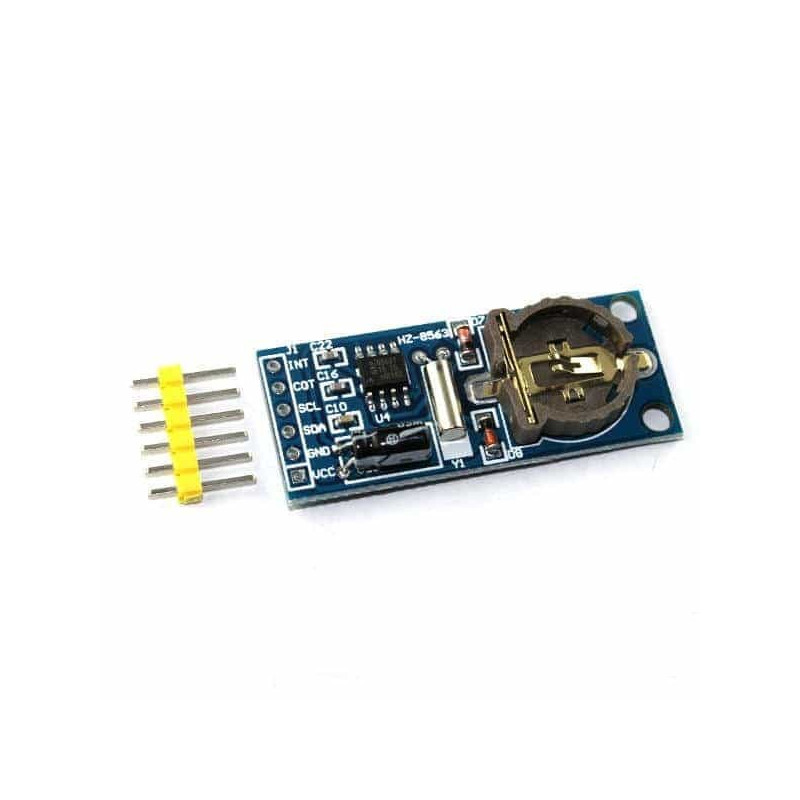

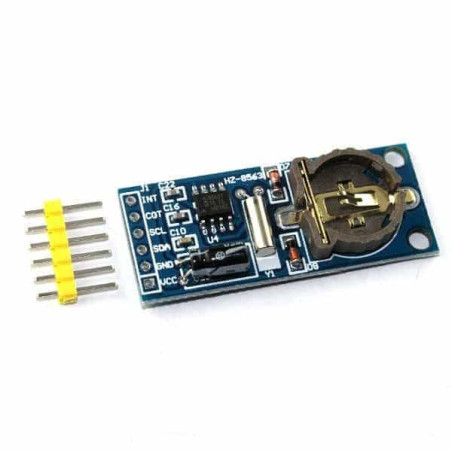

Modul ceas în timp real PCF8563

Descriere

PCF8563 este un RTC (real-time-clock) CMOS si un calendar optimizat pentru consum redus de putere. Dispune de o iesire programabila pentru ceas, iesire pentru intreruperi si un detector pentru tensiune scazuta.

Toate adresele si datele sunt transferate serial printr-un bus bidirectional I²C, care poate atinge o viteza maxima de transfer de 400 kbit/s. Registrul de adrese este incrementat automat de fiecare data cand sunt scrise sau citite date.

Specificatii

• Prevede ani, luni, zile, ore, minute si secunde, pe baza unui cristal quartz la o frecventa de 32.768 kHz
• Rezistenta: 1 secol
• Tensiune de operare ceas: 1.0 V la 5.5 V (la temperatura camerei)
• Curen:  0.25 μA pentru V_DD = 3.0 V si T_amb = 25 °C
• Interfata: I²C - 400 kHz (la V_DD = 1.8 V - 5.5 V)
• Iesire ceas programabila pentru dispozitivele periferice: 32.768 kHz, 1.024 kHz, 32 Hz, si 1 Hz
• Functie de alarma si cronometru
• Oscilator si condesator integrat
• Power-On/Reset intern
• Adrese "slave" I²C: citire A3h si scriere A2h
• Tip baterie: CR1220 3V

Continutul pachetului:

1x Modul ceas în timp real PCF8563
