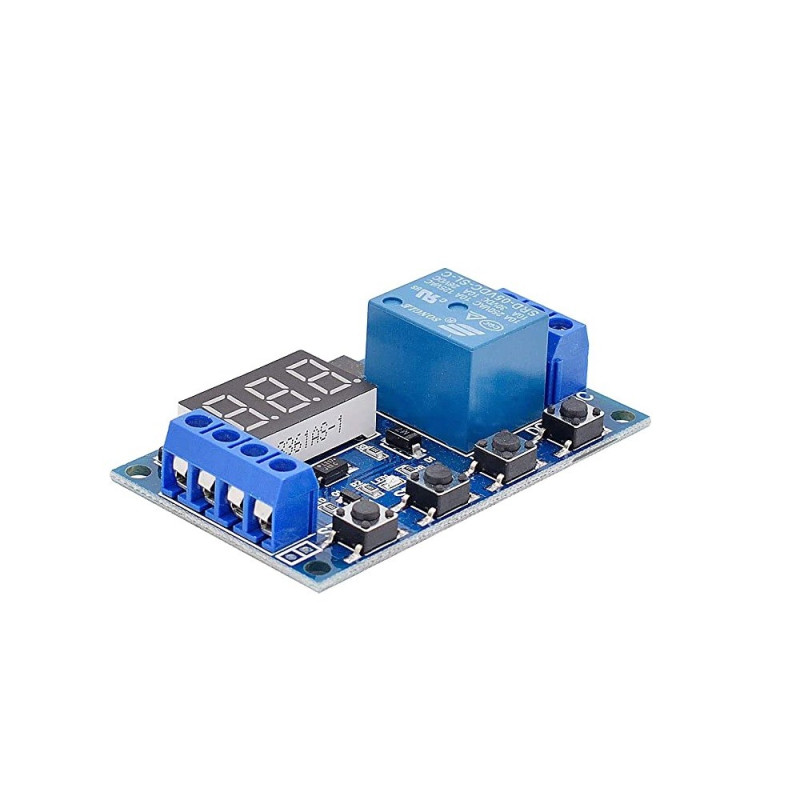

Modul temporizator releu cu display 6-30V DC

Descrierea produsului:

Modul temporizator simplu cu releu. Acesta poate fi setat să comute starea unui circuit conform programului setat de utilizator.
Pentru alimentarea mai usoara acesta are inclusa si o mufa micro USB (5V).
Modulul are o functie de sleep astfel incat daca nicio operatie nu este se realizeaza timp de 5 minute acesta se va stinge automat. Poate fi 'trezit' prin apasarea uneia din cele 4 taste.
Poate fi utilizat pentru automatizari, control industrial, etc.

Specificatii tehnice:

Tensiune de alimentare modul (VCC): 6V ~ 30VDC sau micro USB (5VDC);
Tensiune logica (IN): 3V - 24V;
Durata timp ajustabil: 0-999 secunde;
Tipul releului: NO (normal deschis)

Capacitatea de ieșire releu:
Tensiuni comandate suportate: 30VDC, 250VAC;
Curent comandat maxim suportat: 10A;

Consum de curent in standby: 20mA;
Consum de curent in lucru: 50mA;
Temperatura de lucru: -20—60℃;
Dimensiuni: 6.3*3.8*1.9 [cm]

Setarea modurilor de operare:

Pentru selectarea modului de operare tineti apasata tasta SET timp de aproximativ 2 secunde. In mod implicit pe display va fi afisat modul de operare P1.1 iar prin apasarea tastelor UP si DOWN se poate schimba modul de operare in functie de preferintele dvs.

Denumire perioade de timp reglabile:

• OP: Perioada de timp in care releul este deschis (OPEN)
• CL: Perioada de timp in care releul este inchis (CLOSED)
• LOP: Numarul de repetari al unui ciclu OP+CL

Modurile de operare: (trebuie completat)

• P1.1: Semnalul re-declanșat este ignorat
• P1.2: Semnalul este re-declanșat pentru a reclock
• P1.3: Semnalul fiind re-declanșat pentru resetare, contactul releului deconectat, oprirea temporizării
• P2: Alimentați semnalul de declanșare, releul rămâne oprit pentru timpul CL, apoi conduce timpul OP. După cronometrare, releul se oprește.
• P3.1: Alimentați semnalul de declanșare, releul a condus timpul OP, releul rămâne oprit pentru timpul CL, apoi repetați acțiunile de mai sus, re-declanșați semnalul în cadrul ciclului de temporizare, contactul releului deconectat, opriți temporizarea. Timpul circuitului (LOP) poate fi setat.
• P3.2: Nu este nevoie să declanșați semnalul la pornire, releul conduce timpul OP, apoi releul rămâne oprit pentru timpul CL, apoi repetați acțiunile de mai sus. Timpul circuitului (LOP) poate fi setat.
• P4: Funcția semnalului rămas: temporizarea va fi resetată la declanșarea semnalului, contactele releului rămân conectate. când nu există semnal, opriți releul după sincronizarea OP. În timpul perioadei de cronometrare, cronometrarea va fi resetată la re-declanșarea semnalului.

Continutul coletului:

1x buc. modul temporizator releu 6-30V DC cu display
