Modul GPRS GSM quad-band SIM800L

Descrierea produsului:

Un modul versatil, suporta atat voce, sms cat si date (GPRS doar).

Conectare

Atentie!!

Tensiunea de alimentare trebuie sa fie intre 3.4V si 4.4V.

Nu alimentati de la 5V, este posibil sa distrugeti circuitul asa.

Folositi un stabilizator de tensiune reglabil (le gasiti jos, la sectiunea Accesorii).

Modulul real este putin diferit de cel din schema de mai sus.

Important!

Pentru comunicare sunt necesari 2 pini de pe modul (RX, TX). Acestia functioneaza la 3.8V deci este nevoie de un convertor de nivel logic.

Acest modul consuma mult curent in anumite momente iar stabilizatorul de voltaj al placii Arduino nu face fata.

Din acest motiv trebuie sa alimentati Arduino de la o sursa externa, recomandabil 9V.

Pentru alimentarea modulului SIM800L folositi un stabilizator extern reglat la 4V si alimentat de la pinul VIN din Arduino.

Modulul SIM800 are un consum mare de curent în intervale de timp mici iar breadboard-urile și jumperii pot să limiteze acest curent de alimentare.

Conectați modulul la sursa de alimentare direct, prin cositorire, folosind fire cât mai scurte și groase pentru asigurarea curentului necesar.

Pinii de care aveti nevoie la inceput sunt urmatorii:

- NET - se cositoreste antena

- VCC - se alimenteaza cu 4V prin modulul coborator de tensiune

- RST - controlat prin tranzistor

- RXD - la pinul digital 11 din Arduino prin convertorul logic

- TXD - la pinul digital 10 din Arduino prin convertorul logic

- GND - masa

Convertorul de nivel logic trebuie alimentat cu voltajele la care se face conversia: 5V pe partea high (HV), 4V pe partea low (LV).

Cartela SIM trebuie introdusa cu coltul in stanga-sus.

La pornire ledul de pe modul clipeste repede. Dupa conectarea la retea frecventa ledului scade.

Cod sursa

Puteti folosi libraria urmatoare: CLICK AICI

Descarcati-o in format ZIP si incarcat-o in Arduino IDE (Sketch - Include Library - Add Zip Library) apoi rulati din exemple: File - Examples - Sim800l-master - SendSMS.

Functioneaza doar dupa ce ledul de pe modul clipeste mai incet (pentru ca s-a conectat la retea).

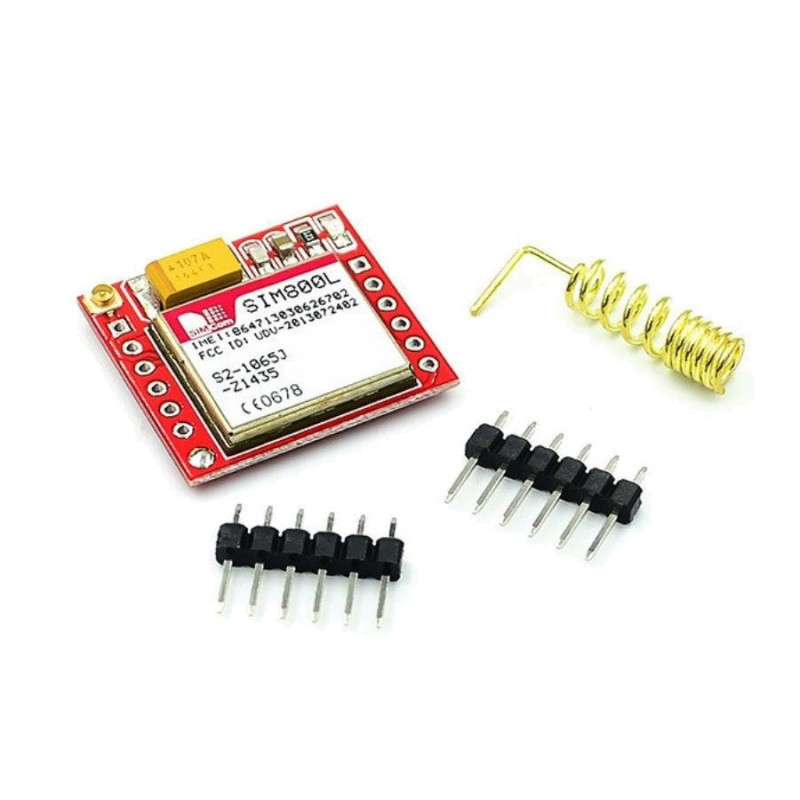

Continutul coletului:

1x Modul GPRS GSM quad-band SIM800L

1x Antena

2x Bareta pini tata
