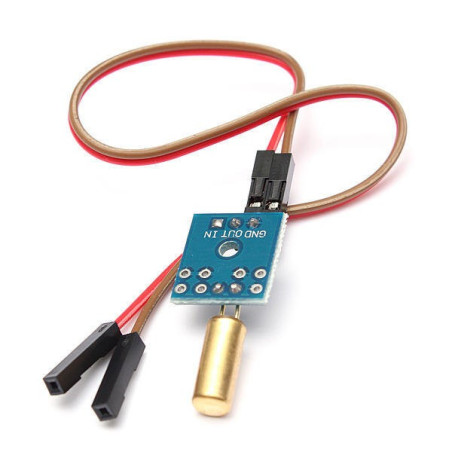

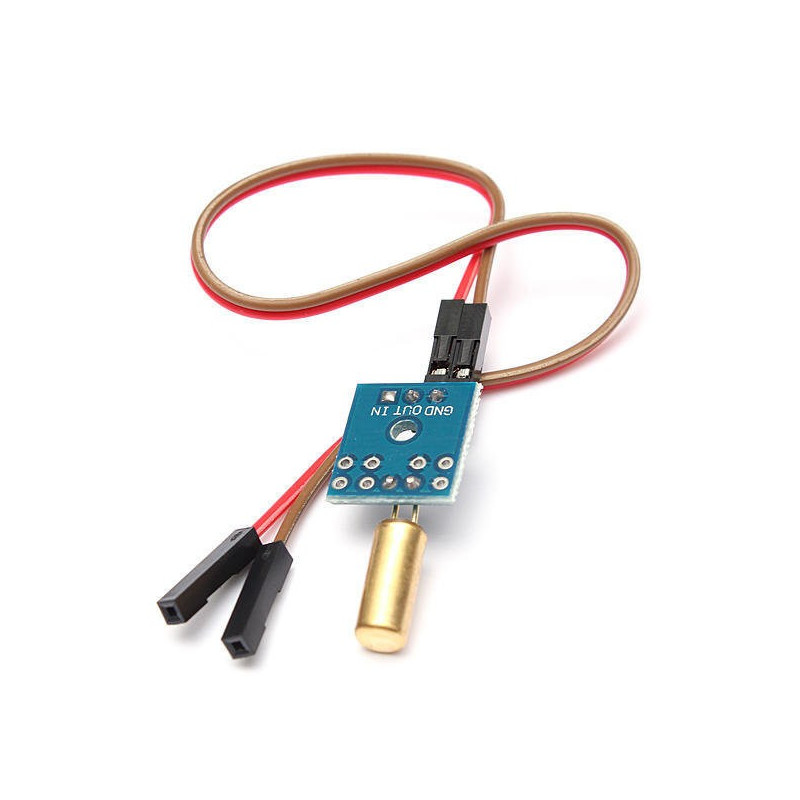

Senzor inclinare STM32

Descrierea produsului:

Senzor inclinare si vibratie STM-32, compatibil Arduino si alte placi de dezvoltare.

Specificatii tehnice:

Tensiune alimentare: 3.3-12VDC
Dimensiuni mm: 15 x 13 (pcb)
Unghi inchidere circuit: 15 grade

Mod de functionare:

ATENTIE - Senzorul trebuie folosit intotdeauna impreuna cu o rezistenta de pullup altfel se va crea o legatura directa intre pinul de alimentare si GND (scurt-circuit). In exemplul de mai jos este folosit pinul D2 al placii UNO in modul INPUT_PULLUP pentru a evita aceasta situatie.

Exemplu de conectare:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x Placa de dezvoltare UNO R3 compatibil Arduino || Referinta TXVMOK_DB-UNO-R3
1x Modul senzor inclinare || Referinta YXZHJC_STM32
diferite fire si conectori pentru realizarea legaturilor electrice

Wiring:

Modul senzor inclinatie __________ Placa de dezvoltare UNO
OUT __________ D2
GND __________ GND

Exemplu de cod:

void setup() {
//start serial connection
Serial.begin(9600);
//configure pin 2 as an input and enable the internal pull-up resistor
pinMode(2, INPUT_PULLUP);
pinMode(13, OUTPUT);

}

void loop() {
//read the switch value into a variable
int sensorVal = digitalRead(2);
//print out the value of the switch
Serial.println(sensorVal);

if (sensorVal == HIGH) {
digitalWrite(13, LOW);
} else {
digitalWrite(13, HIGH);
}
}

Dupa conectare si incarcarea codului, ledul L (D13) de pe placa de dezvoltare UNO se va aprinde atunci cand inclinatia senzorului este mai mare de 15 grade.

Continutul coletului:

1x Senzor inclinare STM32

2x Cablu dupont mama-mama
