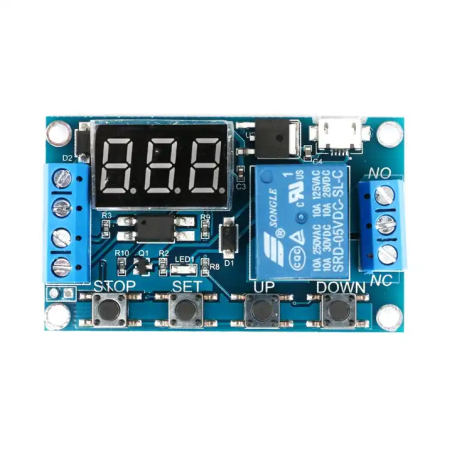

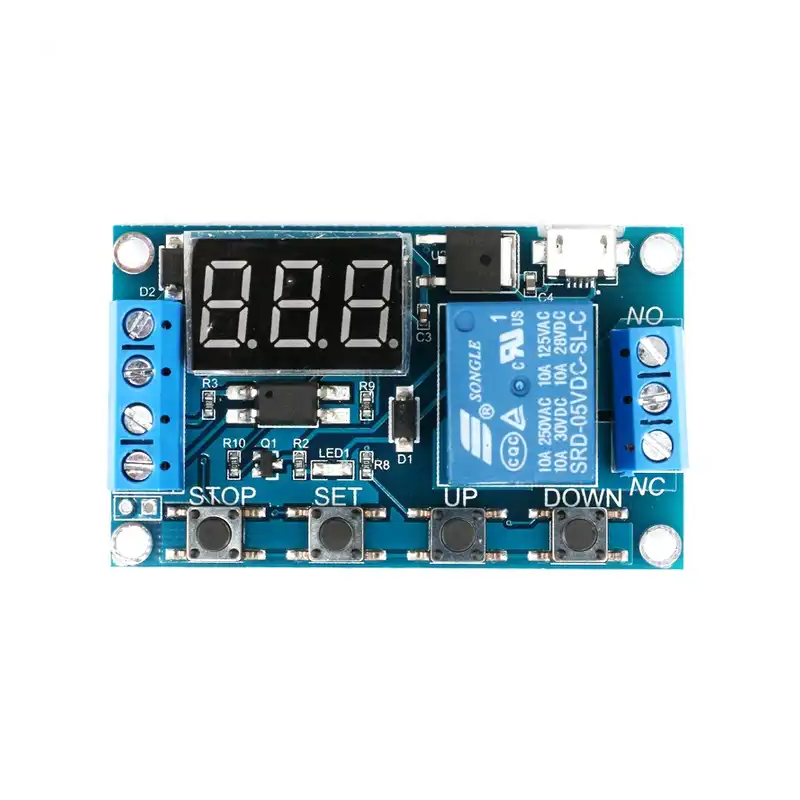

Modul temporizator releu 5V cu display si 4 programe

Descrierea produsului:

Acest modul releu temporizator programabil permite comanda cu întârziere, cu afișare digitală. Poate fi alimentat fie prin MicroUSB la 5V, fie prin conectorii cu 6-30VDC. Rezoluția timpului este ajustabilă pentru precizie. Trebuie evitat contactul cu tensiuni înalte pentru siguranță.

Specificatii tehnice:

Tensiune de alimentare: 5V prin MicroUSB sau 6-30V prin conectori
Declanșator semnal: Nivel înalt, între 3V și 24V
Control ieșire: Puteți controla echipamente cu o tensiune de până la 30VDC la 5A sau 220VAC la 5A
Dimensiuni: 62 x 38 x 17mm
Rezoluție a timpului: Ajustabilă între 0-99.9 secunde, 0-999 secunde sau 0-999 minute
Afișare timp: Afișarea timpului poate fi configurată să crească de la 0 la valoarea setată sau să scadă de la valoarea setată la 0, în funcție de preferințe.

Modul de funcționare:

Pentru a intra in modul de selectare al programelor tine apasat tasta SET pentru 2 secunde.

Cu tastele UP si DOWN poti schimba programul.

Pentru a selecta un program apasa scurt tasta SET.

Introdu parametrii doriti apoi tine apasat din nou tasta SET timp de 2 secunde pentru a salva setarile si a iesii din modul de programare.

Parametrii programelor:

• OP: Timp in care releul este comutat.
• CL: Timp in care releul sta in starea normala.
• LOP: timpii buclei (1~999, "---" indică infinit).

P1: După declanșarea semnalului, releul este comutat pentru timpul „OP”, apoi revine la starea normala;
     -->În timpul „OP”:
     P1.1: semnalul de trigger nu influenteaza contorul.
     P1.2: semnalul de trigger reporneste contorul de la 0.
     P1.3: semnalul de trigger opreste contorul si releul revine in starea normala.

P-2: După declanșarea semnalului de trigger, releul sta in stare normala pentru timpul „CL”, apoi releul este comutat pentru timpul „OP” și revine la starea normala după cronometrare.

P3.1: După declanșarea semnalului de trigger, releul este comutat pentru timpul „OP”, apoi revine in starea normala pentru timpul „CL” și intră în buclă (adica va repeta aceasta secventa de numarul de ori setat la parametrul LOP). Dacă semnalul de declanșare în timpul buclei, releul revine in starea normala și oprește cronometrarea.
P3.2: După pornire, nu este nevoie de semnal de declanșare, releul este comutat pentru timpul „OP”, apoi revine in starea normala pentru timpul „CL” și intră în buclă (adica va repeta aceasta secventa de numarul de ori setat la parametrul LOP). Semnalul trigger nu influenteaza cu nimic temporizatorul.

P-4: Funcția de reținere a semnalului. Dacă există un semnal de declanșare, timpul este resetat la 0 si releul este comutat instantaneu; când semnalul de trigger dispare, releul va reveni la starea normala dupa timpul „OP” setat. În timpul cronometrajului, dacă există un semnal, cronometrarea va fi resetată la 0.

Continutul coletului:

1x buc. modul temporizator releu 5V cu display si 4 programe
