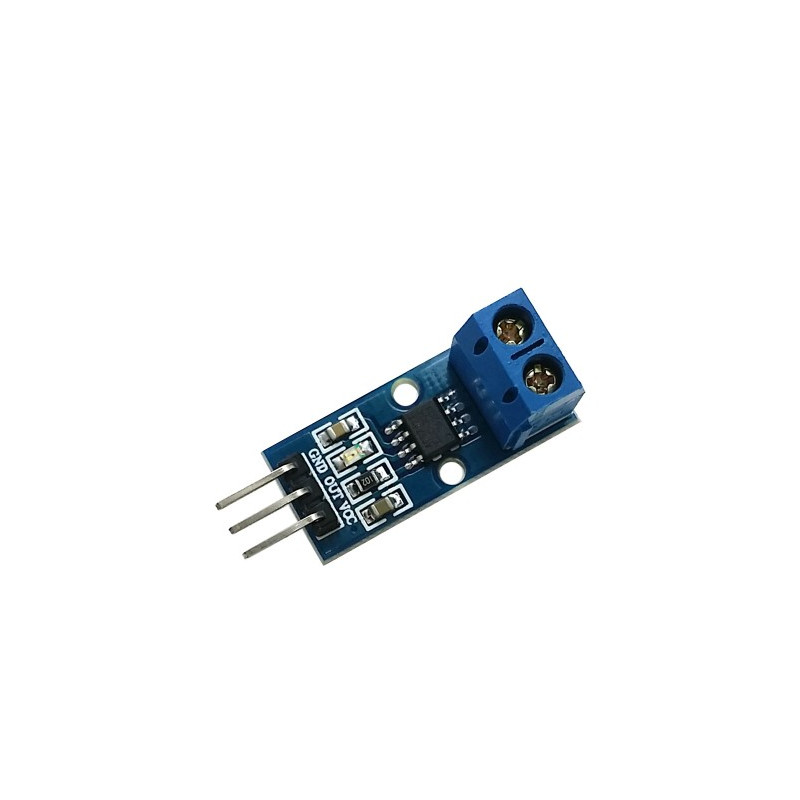

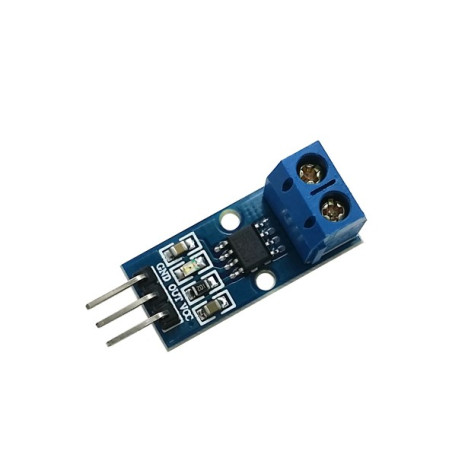

Modul senzor curent (5A, 20A, 30A)

Descrierea produsului:

Acest produs este potrivit în proiectele dumneavoastră în care aveți nevoie să culegeți informații legate de un curent de maxim 20A, continuu sau alternativ, cu o plăcuța de dezvoltare.

Funcționarea circuitului integrat ACS712 se bazează pe efectul magnetic.

Specificatii tehnice:

Tensiune de alimentare: 5 V;
Curent consumat: 10 mA;
Tensiune maxima curent masurat: 300V
Curent maxim măsurat: 5A / 20A / 30A;
Curent sustinut de functionare: 10A
LED indicator alimentare;
Rezistență internă: 1.2 mohmi;
Output 66 - 185 mV/A;
Dimensiuni: 27x12x14 mm

ATENTIE: Modulele senzor de curent de 20A si 30A pot suporta sustinut un curent maxim de 10A iar dimensionarea cablurilor trebuie sa fie corespunzatoare valorilor de curent maxim posibile conform specificatiilor proiectului.

Pentru deosebirea modulelor in cazul in care modulele nu sunt marcate pe pcb puteti folosi camera unui telefon cu blitz:

Marcaj modul 5A:

Marcaj modul 20A:

Marcaj modul 30A:

Exemplu de conectare:

GND - GND Arduino

VCC - 5V Arduino

OUT - A0 Arduino

cod:

void setup() {
Serial.begin(9600);
}

void loop() {

float average = 0;
for(int i = 0; i < 1000; i++)
{
average = average + (.0264 * analogRead(A0) -13.51) / 1000;
delay(1);
}
Serial.print(average);
Serial.println("mA");
}

Continutul coletului:

1x buc. modul senzor curent (5A, 20A, 30A)
