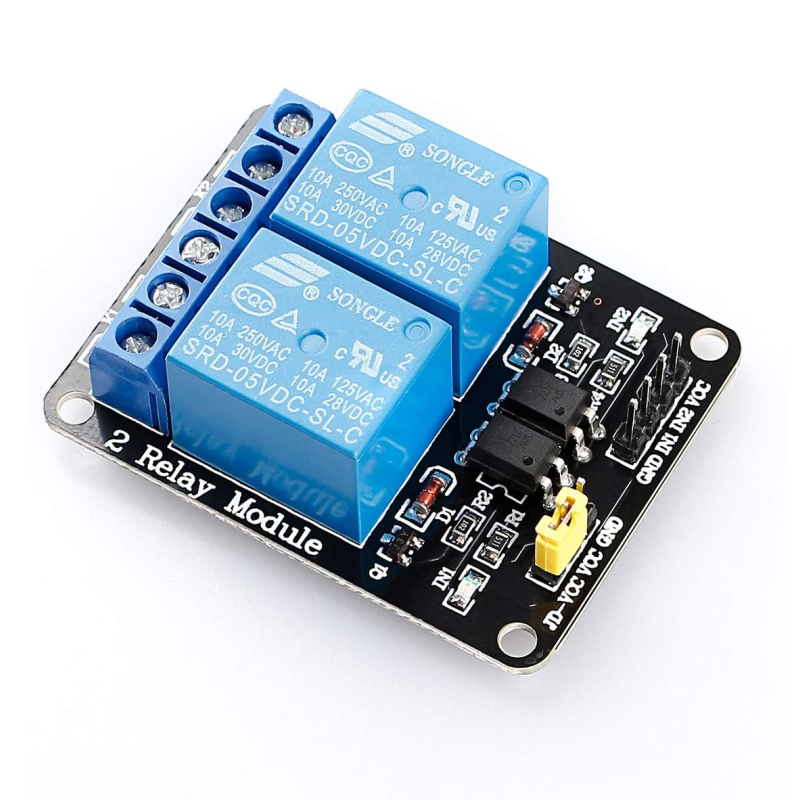

Modul releu 2 canale comandat 5V
  • Modul releu 2 canale comandat 5V

Modul releu 2 canale comandat 5V

MFJQSC_relay2
15,57 lei
Include TVA
Cantitate
Stoc epuizat

  Livram și în lockere

Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Descrierea produsului:

Modulul de relee este util pentru diferite proiecte IoT (Internet of Things), cu ajutorul carora va puteti automatiza proiectele. Pot fi controlate aparate care functioneaza la 230V AC sau 30V DC si consuma pana la 10A.

Specificatii tehnice:

Sarcina maxima: AC 250V/10A, DC 30V/10A
Trigger current: 5mA
Tensiune de comanda: 5V DC
Dimensiuni: 50 x 26 x 18.5mm
4 gauri in pcb pentru montaj cu diametrul de 3.1mm

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Sursa de tensiune DC 5V capabila de a furniza un curent de minim 1A
1x Modul releu 2 canale comandat 5V
1X Placa de dezvoltare UNO || Referinta TXVMOK_DB-UNO-R3 *pentru versiunea cu placa de dezvoltare
     diferite fire necesare pentru realizarea legaturilor electrice (optional butoane)

Exemplu de conexiune fara placa de dezvoltare:


Prin actionarea butoanelor conectate la GND (sau contactarea directa a firelor) in schema de mai sus se vor putea comanda cele 2 relee.

Exemplu de conexiune cu placa de dezvoltare:

Daca doriti sa comandati releele de la un microcontroller sau placa de dezvoltare, va trebui sa indepartati jumperul dintre RY-VCC si VCC si sa alimentati separat releele prin pinii VCC si GND ca in imaginea urmatoare:


Exemplu de cod:

const int Releu1 = 7;
const int Releu2 = 6;
void setup() {
pinMode(Releu1, OUTPUT);
pinMode(Releu2, OUTPUT);
}
void loop() {
digitalWrite(Releu1, HIGH);
digitalWrite(Releu2, LOW);
delay(1000);
digitalWrite(Releu2, HIGH);
digitalWrite(Releu1, LOW);
delay(1000);
}

In exemplul cu placa de dezvoltare Uno starea releelor se va schimba alternativ la un interval de 1 secunda.

Continutul coletului:

1x Modul releu 2 canale comandat 5V
