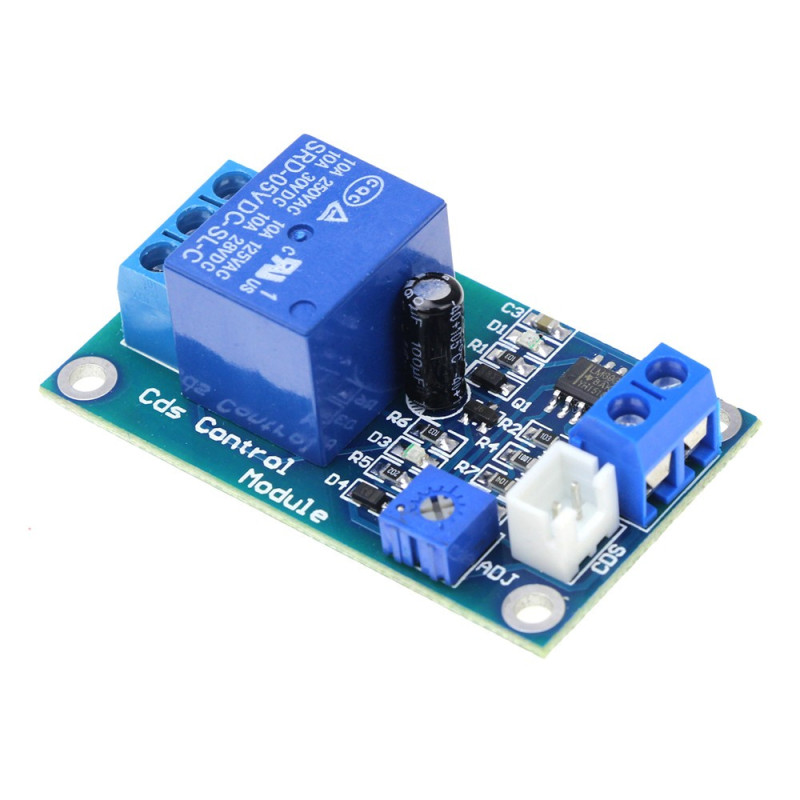

Releu cu senzor de lumina

Descrierea produsului:

Acest modul releu cu o putere de până la 2500 W CA sau 300 W CD, la un curent maxim de 10 A este util pentru automatizările dumneavoastră de curent continuu sau alternativ. Modulul poate controla atât becuri, cât și aparate electrocasnice sau orice alt dispozitiv.

Principalul avantaj al acestui modul este acela că are încorporata o fotorezistență ce poate detecta daca în prezența ei este lumină sau întuneric. Pentru a funcționa, nu aveți nevoie decât de o alimentare de [5V] respectiv [12V] curent continuu (in functie de modelul selectat). Pragul de detectare pentru lumină sau întuneric poate fi reglat dintr-un potențiometru, astfel incat releu poate să cupleze la momentul potrivit.

Specificatii tehnice:

• Tensiune maximă controlată: 250V AC / 30V DC;
• Curent maxim instantaneu suportat: 10 A;
• Curent normal de lucru: 1 A;
• Tensiune de alimentare partea de logică: [5V] sau [12V] (in functie de modelul selectat);
• Fotorezistență pentru cuplare automată la întuneric;
• Prag de întuneric reglabil din potențiometru și comparator LM393;
• Fotorezistență cu cablu cu o lungime de 30 cm.
• Dimensiuni: 50 x 26 mm.

Pini iesire releu:

Instrucțiuni de utilizare

1. Alimentați modulul.

Alimentarea modului se face de la [5V] sau [12V] DC (in functie de modelul selectat), prin intermediul celor 2 pini marcați cu VCC și GND.

ATENȚIE!!! Nu inversati polaritatea altfel riscați să distrugeți modulul.

2. Conectați consumatorul la releu.

ATENTIE - releul este unul de putere mica iar pentru sarcini inductive care solicita curenti mari de pornire (exemplu: motoare, pompe, etc) este necesara integrarea unor relee mai puternice.

Atunci când modulul nu este alimentat:

• pinul COM nu este conectat cu pinul NO.
• pinul COM este conectat cu pinul NC.

In imaginile de mai jos este prezentat modul de functionare pentru aprinderea unui bec in functie de lumina exterioara (zi/noapte).

ATENTIE:

- lumina becului poate influenta foto-rezistenta!

- foto-rezistenta trebuie amplasata astfel incat sa fie expusa doar la lumina soarelui!

Sensibilitatea senzorului de lumină se poate ajusta prin intermediul potențiometrului albastru montat pe PCB.

Continutul coletului:

1x buc. modul cu releu si senzor de lumina
