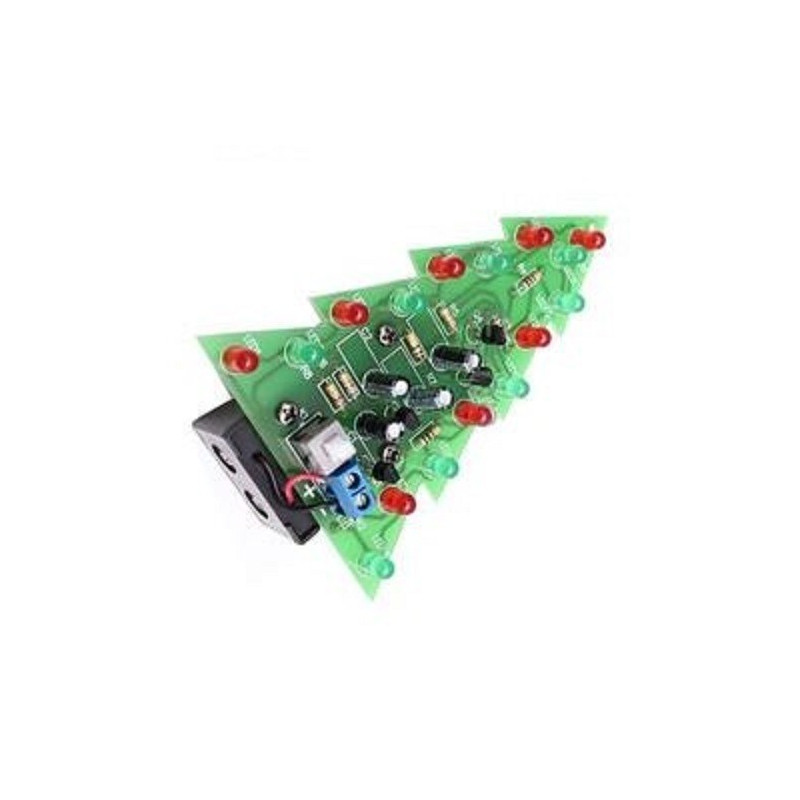

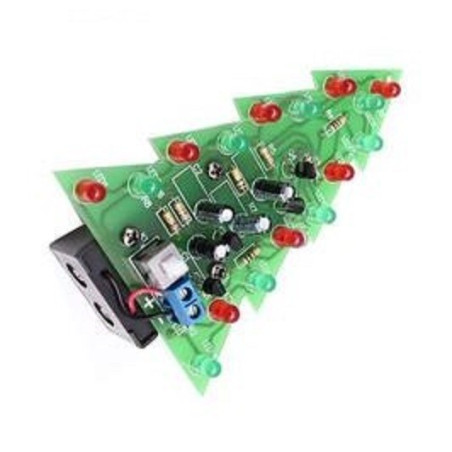

Brad cu joc de lumini Kit DIY

Descrierea produsului:

     Circuitul controleaza 16 LED-uri care sunt impartite in 4 grupe si functioneaza la frecvente diferite oferind astfel un efect luminos asemanator instalatiilor pentru pom de craciun. Circuitul se alimenteaza de la o baterie de 9V, aceasta nu este incluusa in kit.

     Kit-ul nu conține baterii !
     Kitul va fi livrat neasamblat si necositorit. Nu oferim servicii de asamblare/cositorire pentru el.

Garantie:

      Kiturile sunt garantate pe componente, acestea trebuie măsurate și testate individual înainte de momentul asamblării.
      Deoarece asamblarea se face de către personal neautorizat, în condiții necunoscute sau în stadii necunoscute de finalizare, nu ne putem asuma nicio răspundere legală legată de funcționarea dispozitivelor asamblate de către orice terță parte.

Specificatii tehnice:

Dimensiuni pcb [aprox]: 105*70*1.6mm

Instructiuni:

De ce ai nevoie ? Ai nevoie de un letcon, cositor, o surubelnita si un multimetru pentru a masura capacitatea rezistentelor. (in cazul in care nu ai un multimetru, am atasat mai jos un link unde poti calcula valoarea singur).

1.Incepi cu rezistentele. Identifica ce capacitati au, dupa care le pozitionezi peste urmele de pe PCB cum este indicat si le lipesti cu cositor;

2.Lipesti cei 4 tranzistorii la fel cum ai facut si cu rezistentele;

3.Condensatorii(cu katodul (-) in partea haşurata);

4. Led-urile (pinul mai lung marcheaza anodul).

5. Conectorul cu surub astfel incat sa permita conectarea firelor (spre exteriorul pcb-ului)

6. Intrerupatorul (Atentie: In situatia in care primiti buton cu 6 pini iar pcb-ul are doar 5 gauri pentru acesta (k1) este necesar sa indoiti pinul respectiv in interior inainte de amplasare. Nu conteaza care pin deoarece butonul este simetric).

7. Suportul de baterie se prinde pe spatele pcb-ului cu suruburi iar firele se prind in conectorul cu surub de la pasul 5.

8. Se monteaza o baterie de 9V si se apasa intrerupatorul.

Daca ai realizat corect montajul, led-urile vor lumina cu diferite frecvente oferind astfel un efect luminos asemanator instalatiilor pentru pom de craciun.

Calculator rezistenta: https://www.allaboutcircuits.com/tools/resistor-color-code-calculator/

Cositorirea se realizeaza in pozitia marcata pe pcb respectand valoarea si polaritatea.

Continut KIT:

Componenta           Specificatie    Cantitate
Rezistor                           1k                4
Rezistor                           75k              2
Rezistor                           100k            2
LED multicolor             5mm           16
Tranzistor                        8050            4
Condensator                   10uF            4
Intrerupator                                        1
Conector cu surub          2 pozitii     1
Suport baterie 9V                               1
Surub prindere                                   2
PCB                                                       1
