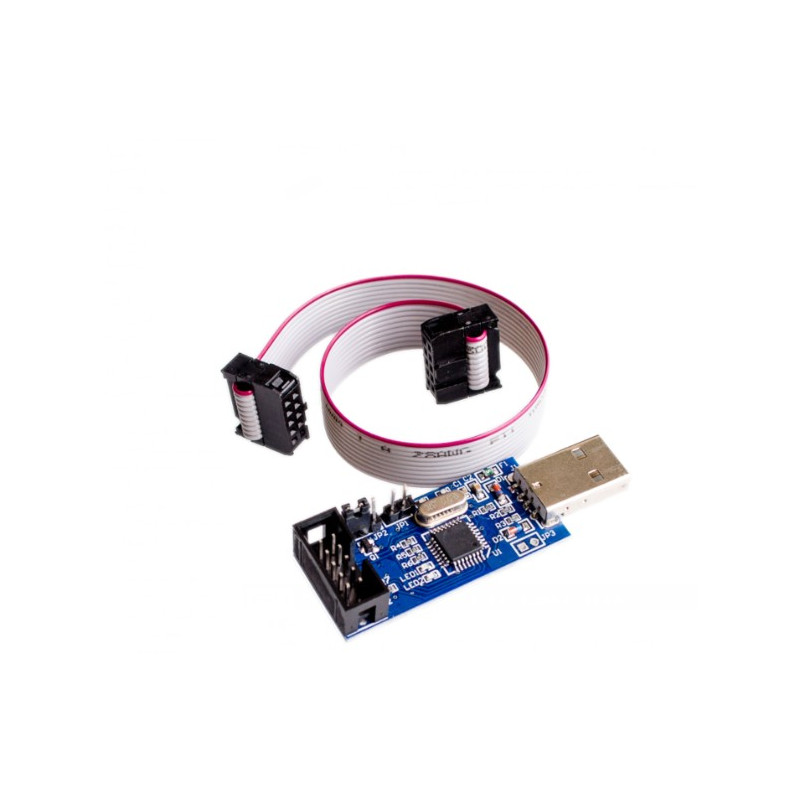

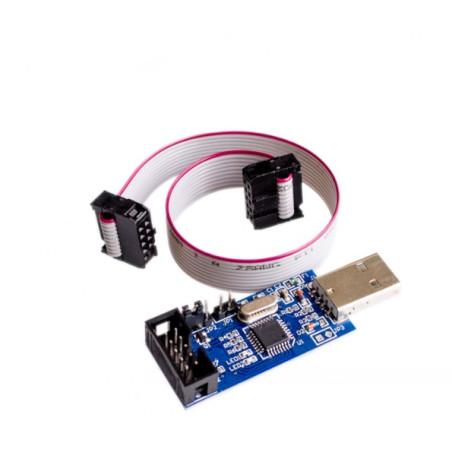

Programator ISP pentru ATMEL AVR ATMega ATTiny

Descrierea produsului:

Programator ISP pentru ATMEL AVR ATMega ATTiny cu ajutorul caruia puteti de exemplu programa firmware-ul pe placile compatibile arduino.

Specificații tehnice:

• Permite scrierea si citirea EEPROM-ului, firmware-ului, biți de siguranță și blocare
• Compatibil Windows, Mac OS X și Linux
• Support for Windows (inclusiv 8.1), Mac OS X and Linux (will work on Windows 8.1)
• Viteză maximă de scriere: 5 KB/sec
• Permite controlul SCK pentru microcontrollere cu ceas încet (< 1.5MHz)
• interfață ISP cu 10 pini (are pinout standard)

 !!! Puteti descarca driverele pentru USBasp de AICI

Pinout:

Exemplu de conectare:

1. Descarcati programul care instaleaza driver-ul pt. USBasp si rulati-l ca in imaginea de mai jos:




2. Va asigurati ca driver-ul este instalat iar atunci cand conectati programatorul la PC veti regasi urmatoare conexiune in Device manager:



3. ATENTIE la acest pas, daca va conectati direct la programator si nu la mufa, pinout-ul fiind diferit.
   Realizati conexiunea intre adaptorul cu 10 pini al programatorului si interfata ISP a placii arduino:



4. Deschideti Arduino IDE iar din meniul "Tools --> Board" selectati tipul de placa de dezvoltare pe care doriti sa il programati ( NANO, UNO, etc.. ):


5. Din meniul "Tools --> Programmer" selectati ca si programator optiunea USBasp


6. Tot din meniul "Tools" selectati optiunea "Burn Bootloader":


7. Daca firmware-ul a fost scris cu succes veti observa mesajul "Done Burning bootloader":



Continutul coletului:

1x Programator ISP pentru ATMEL AVR ATMega ATTiny
1x Cablu adaptor pentru programator
