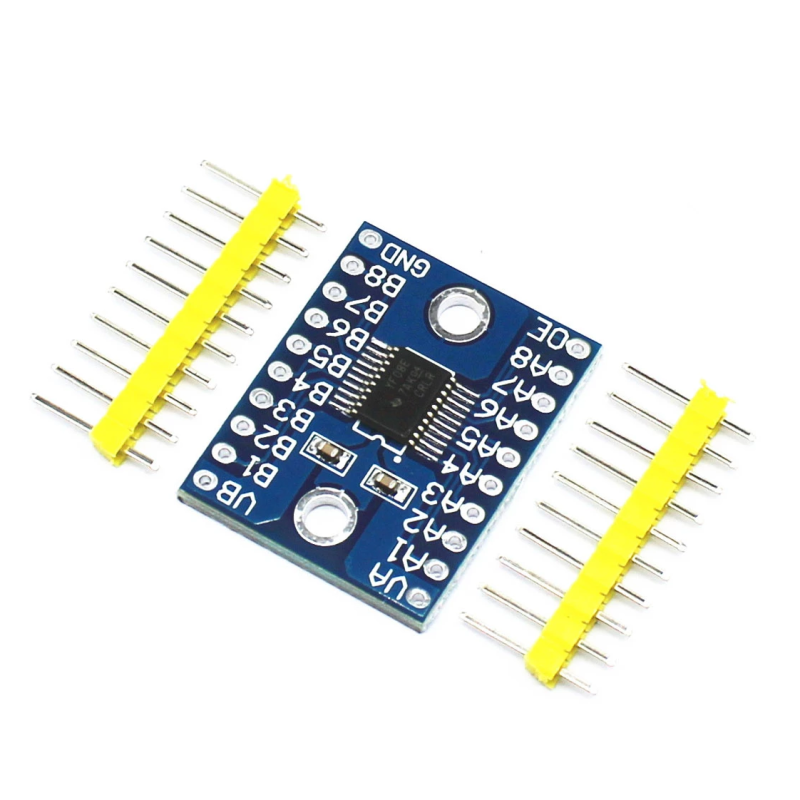

Modul convertor nivel logic bidirecțional 8 canale CJMCU-0108

Descrierea produsului:

Acest produs reprezintă un convertor de nivel logic bidirecțional,  bazat pe TXS0108E. În electronică există multe tensiuni care exprimă tensiunile logice, cum ar fi 1.8V, 2.5V, 3.3V sau 5V. De foarte multe ori, suntem nevoiți să efectuăm comunicația între dispozitive ce funcționează la tensiuni diferite, lucru ce nu este posibil fără dispozitive specializate.

Cu ajutorul acestui produs puteți face legătura între dispozitive ce funcționează la tensiuni diferite. De cele mai multe ori, conexiunile necesare sunt între plăcuțe de dezvoltare, microcontrollere, senzori sau module bluetooth/wifi care funcționează la 3.3V sau 5V.

Specificatii tehnice:

Tensiune de alimentare recomandată port A: 1.4V - 3.6V;

Tensiune de alimentare recomandată port B: 1.65V - 5.5V;

Curent maxim/canal: 50mA;

Curent maxim prin VCCA/VCCB: 100mA;

Viteză maximă de transfer pentru push pull: 110 Mbps;

Viteză maximă de transfer pentru open drain: 1.2 Mbps;

Observație: VCCA < VCCB;

Dimensiuni: 26 x 16 x 3 mm;

ATENTIE! Pentru a permite transferul logic, pinul OE trebuie conectat la VCAA si la o rezistenta (pull-down) catre GND. Daca pinul OE este conectat doar la GND acesta nu va permite transferul de date.

Wiring:

Continutul coletului:

1x Modul convertor nivel logic bidirecțional 8 canale

2x Bareta pini tata
