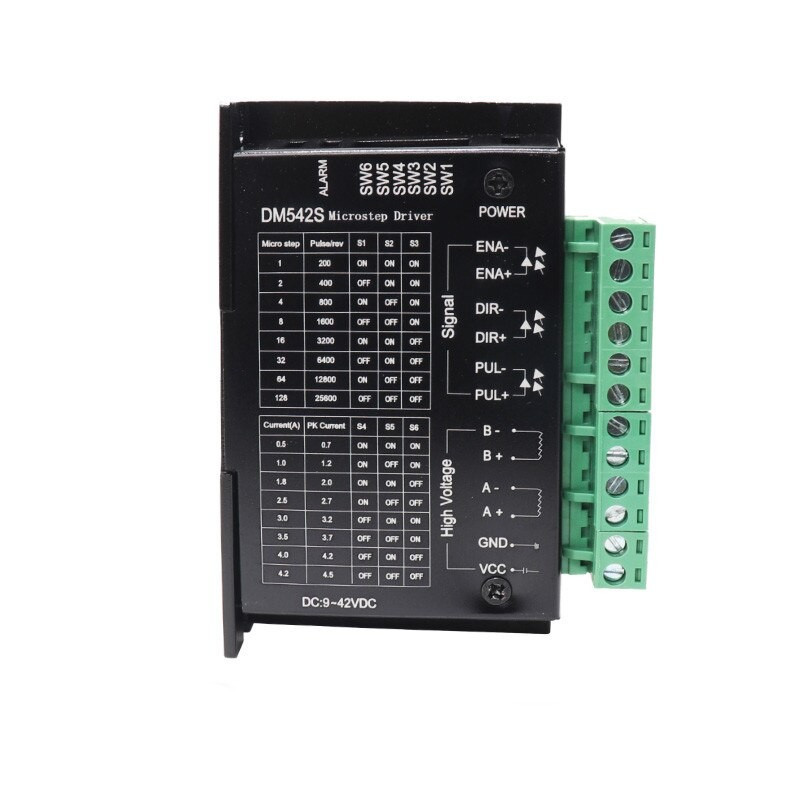

Driver motor pas cu pas DM542S
  • Driver motor pas cu pas DM542S

Driver motor pas cu pas DM542S

OLDGWO_DM542S
90,37 lei
Include TVA
Cantitate
Stoc epuizat

  Livram și în lockere

Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Specificatii

Intrare semnal: cu un singur capăt, cu impulsuri / Direcție
Opțiuni pentru subdiviziuni: 1/2/4/8/16/32/64/128 subdiviziuni
Curent de ieșire: 0.5A-4.8A
Tensiune de intrare: 9-42V CD (Recomandam CD 36V sau sub aceasta valoare)
Reducerea automată a curentului la stație
Motoare pas cu pas de 4,6,8 fire 2 cu faze și cu 4 faze din seria 57 (sau fuselaj de serie 42 mai mare sau egal cu 60 mm)
Introducerea semnalului izolației fotocuplor, capacitatea puternică de combatere a interferențelor
are funcții de supraîncălzire, supracurent, blocare sub tensiune, protecție anti-inversare a tensiunii de intrare și așa mai departe.
Dimensiuni mici, ușor de instalat
Semnal extern 3.3V-24V universal, fără rezistență în serie



Mediul Electric

Mod racire Racire naturala sau cu aer
Observatii

Nu ar trebui plasat langa echipamente incalzite. A se feri de praf, ulei, gaz coroziv si umiditate.
Umiditate 40-90%RH
Socuri 10-55Hz/0.15mm
Temperatura depozitare -20-65 C
Greutate 0.2KG





Modul de rezistenta

  Mod de rezistenta la detectare

S1

Modul de rezistență internă

ON

Mod de rezistență externă

OFF



Modul de atenuare

Mod de atenuare S2 S3
Declin rapid: 37.5% ON ON
Declin rapid: 50% OFF ON
Declin rapid: 100% ON OFF
Atenuare mixa
OFF OFF



Actualizarea setărilor curente

Curentul de ieșire este setat prin utilizarea comutatoarelor cu indicatoarele S7, S8 și S9 după cum urmează:

curent mediu
 curent de varf S7 S8 S9
0.5A 0.7A ON ON ON
1.0A 1.2A ON OFF ON
1.8A 2.0A ON ON OFF
2.5A 2.7A ON OFF OFF
3.0A 3.2A OFF ON ON
3.5A 3.7A OFF OFF ON
4.0A 4.2A OFF ON OFF
4.5A 4.8A OFF OFF OFF



Reglare subdiviziuni

Setați subdiviziunea (impulsul) cu comutatoare cu indicatoarele S4, S5 și S6, după cum urmează:

Subdiviziune Numar pulsuri/cicluri
 S4 S5 S6
1 200 ON ON ON
2 400 OFF ON ON
4 800 ON OFF ON
8 1600 OFF OFF ON
16 3200 ON ON OFF
32 6400 OFF ON OFF
64 12800 ON OFF OFF
128 25600 OFF OFF OFF

Continutul pachetului:

1x Driver motor pas cu pas DM542S,DC9-42v,0.5~4.8A

Detalii
OLDGWO_DM542S
6427854019981
