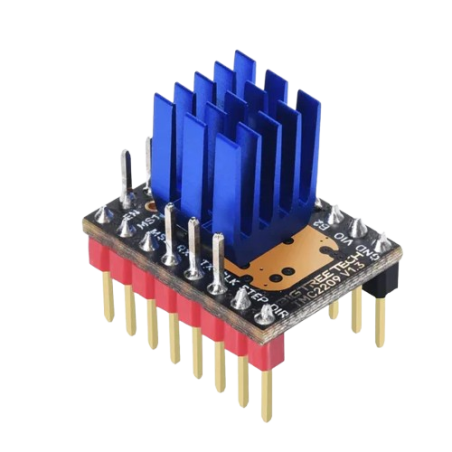

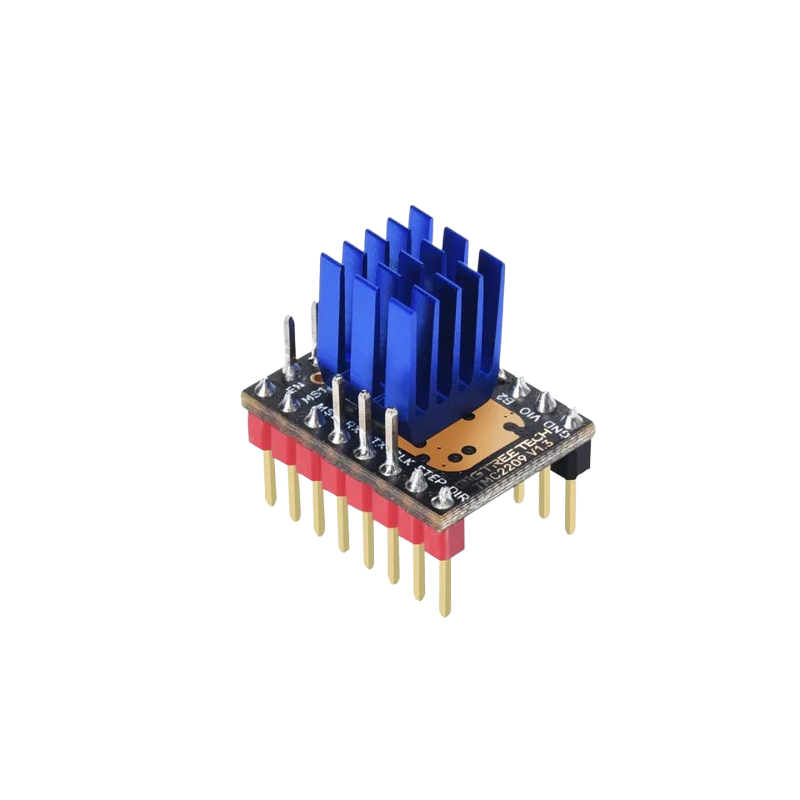

Driver motor pas cu pas (stepper) TMC2208 V1.3

Descrierea produsului:

Cipul TMC2208 pentru driver-ul motorului pas cu pas pe un singur ax are un tranzistor de putere integrat, un curent de funcționare de 1,4A, un curent de vârf de 2A, o gamă de tensiune între 4,75V și 36V și 256 subdiviziuni. Dispune de tehnologia SpreadCycle™ pentru o frecvență de chopping ridicată, tehnologia DCSTEP™ pentru detectarea blocajelor, tehnologia COOLSTEP™ pentru reglarea dinamică a curentului care economisește până la 70% energie și unitatea de interpolare flexibilă StealthCHOP™ pentru funcționare silențioasă. Aceste componente pot oferi până la 256 de micro-pasuri per pas, iar controlul sinusoidal poate fi realizat chiar și în sisteme cu rată de impulsuri limitată.

Datorită tehnologiei silențioase StealthChop™, utilizată pe scară largă în imprimarea 3D, aceste componente sunt compatibile cu electronica existentă a imprimantelor 3D.

Ambele module au intrări pentru impuls/direcție pentru o funcționare complet autonomă. Configurarea este realizată prin intrări digitale. Acestea pot înlocui TMC2100 original, având o disipare termică mai mică și fiind deosebit de potrivite pentru piața de imprimare 3D.

Specificatii tehnice:

• Tensiune motor: 4,75V ~ 36V
• Tensiune logică: 3V ~ 5V
• Subdiviziuni: 256
• Mod de control: suportă interfețele STEP/DIR și SPI

Caracteristici ale Produsului

1. Curent pe fază al motorului pas cu pas: 1,2A (vârf 2,0A), ajustabil
2. Suport pentru interfețele STEP/DIR și SPI
3. Combinație între eficiență și funcționare fără zgomot
4. Detectare de înaltă precizie a sarcinii motorului fără senzori
5. Reducere a consumului de energie cu 75%
6. Funcționare la sarcină ridicată fără pierderi de pași

Măsurători și ajustări
Măsurători:
Curentul driverului trebuie convertit măsurând tensiunea driverului. Metoda de măsurare a tensiunii VREF constă în măsurarea tensiunii dintre potențiometrul driverului și carcasa metalică a interfeței USB (GND). Tensiunea VREF poate fi utilizată pentru a calcula curentul driverului conform formulelor specifice.

Ajustări:
VREF poate fi ajustat în funcție de funcționarea motorului prin rotirea potențiometrului (sens orar pentru creștere, sens antiorar pentru reducere).

Notă:
Înainte de a ajusta potențiometrul, asigurați-vă că alimentarea este oprită. După ajustare, alimentați din nou și efectuați măsurători pentru a preveni deteriorarea driverului sau a plăcii de bază.

Algoritm și reglare a curentului driverului

1. VREF se măsoară între GND și capătul central al potențiometrului.
2. Nu conectați motorul în timpul măsurătorii pentru a evita deteriorarea driverului.
3. Alimentați driverul în timpul măsurătorii; nu utilizați doar alimentarea USB. Acordați atenție direcției, pentru a nu conecta greșit!

Utilizare:

1. Când utilizați pe placa de control a imprimantei, păstrați cele 3 jumperi sub soclu.
2. Acordați atenție direcției, conform imaginii.
3. Poate fi utilizat direct pe MKS SGEN-L, fără a necesita lipirea pinii.
4. Direcția motorului este opusă față de 4988 și 8825. Dacă doriți să înlocuiți direct 4988, ajustați firmware-ul sau conexiunea motorului.

Continutul coletului:

1x buc. modul driver motor pas cu pas TMC2208 v1.3
