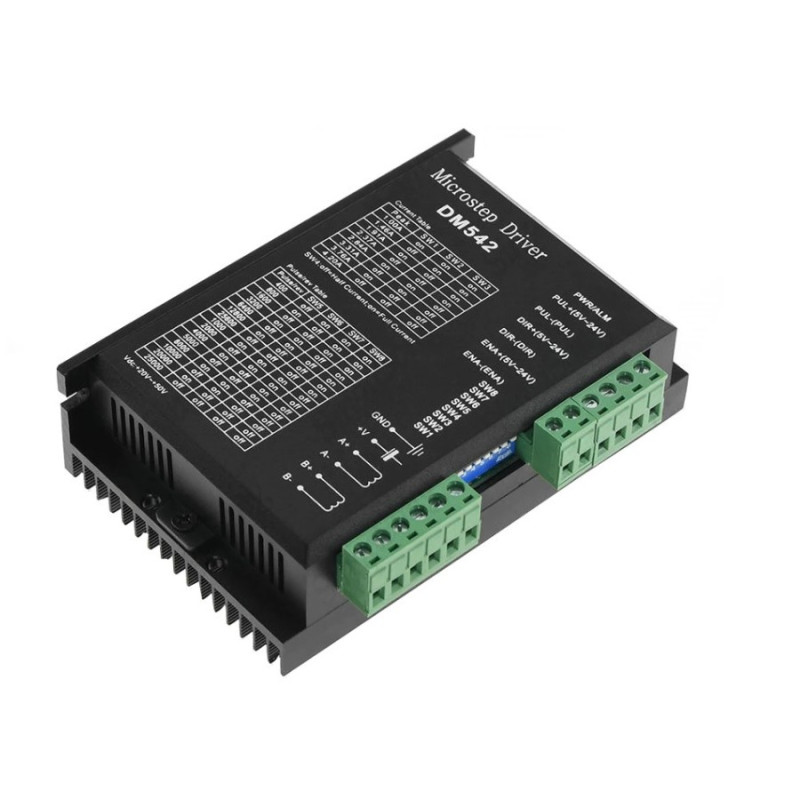

Driver motor pas cu pas DM542

Descriere produs:

DM542 este un modul creat pentru motoarele hibride(pas cu pas) in 2 faze. Tensiunea de functionare este cuprinsa intre 18 si 50 V. DM542 este gandit pentru toate tipurile de motoare hibride in 2 faze care au diametrul exterior cuprins intre 42 si 86 mm si necesita un curent mai mic de 4 A. Modul de functionare este asemanator cu al unui servo, iar asta permite motorului sa functioneze lin si sa fie silentios. Modulul este unul uzual pentru motoarele masinilor de impachetat, ale celor de tricotat si masinilor CNC.

Specificatii tehnice:

Tensiune de alimentare pentru motor: 24-50V DC
Curentul admis: 1 - 4 A

Semnal pentru control intre 5-24 V:
-pentru semnal de 5V - fara rezistenta
-pentru semnal de 12V - 680 ohm
-pentru semnal de 24V - 1.8 kohm

15 subdiviziuni: 2, 4, 8, 16, 32, 64, 128, 5, 10, 20, 25, 40, 50, 100, 125
Octocuplorul de izolatie poate fi comun cu cel de intrare
Vibratii slabe in intensitate si zgomot redus
Anti-interferenta ridicata
Protectii: supraincalzire, supraalimentare cu tensiune si curent
4, 6 sau 8 fire pentru motorul in 2 faze
Semnal de intrare: o singura iesire finala

Caracteristici electrice

Tensiune intrare: 24-50 V, alimentator
Curent iesire: 1.00-4.20 A
Mod conductie a curentului: bifazat, PWM
Rezistenta de izolatie: >500 MΩ la temperatura si presiune normala
Putere dielectric: 500 V/min sub temperatura si presiunea normala
Masa: aproximativ 0.25 kg

Cerinte in privinta mediului

Metoda de racire: racire naturala sau racire activa cu aer
Mediu de folosire: a se evita contactul cu praf, ulei, substante corozive si substante inflamabile
Temperatura de stocare: -20°C - 65°C
Umiditatea mediului de stocare: <80% RH, a se evita condensul si inghetul
Soc maxim admis: max 5.7 m/s2

Interfata functionala a modulului

Interfata semnal: PUL+ si PUL- sunt terminalale pozitive si negative ale semnalului indus; DIR+ si DIR- sunt terminalale pozitive si negative ale directiei semnalului; EN+ si EN- sunt terminalele pozitive si neagative ale semnalului permis.

Interfata motorului: A+ si A- sunt conectate la capetele pozitiv, respectiv negativ ale infasurarii fazei A, iar B+ si B- sunt conectate la capetele pozitiv, respectiv negativ ale infasurarii fazei B. Cand acestea se interschimba (A si B) atunci motorul va functiona in sens opus.

Interfata de putere: alimentarea la o tensiune continua cuprinsa intre 24-50 V

Indicator de lumina: Indicatorul are 2 lumini: rosie si verde. Cand modulul este stins, nici una dintre lumini nu este aprinsa. Cand acesta functioneaza corespunzator, lumina verde ramane aprinsa, insa cand apare o eroare, se aprinde becul rosu si ramane aprins pana la remedierea problemei.

Exemplu de conectare:

Continutul coletului:

1 x Driver motor pas cu pas DM542
