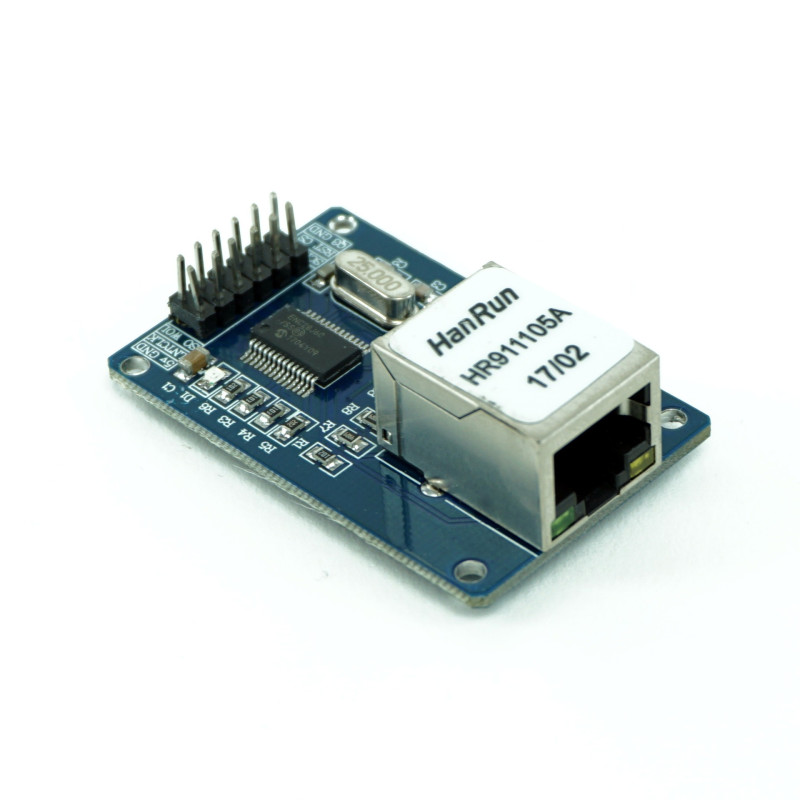

Modul ethernet interfata SPI ENC28J60 5V

Descrierea produsului:

Un modul folosit pentru a conecta Arduino la o retea fixa (ethernet), bazat pe chipul ENC28J60.

Comunicarea se realizeaza prin SPI.

Atentie foarte mare la tensiunea de alimentare scrisa pe cablaj!

Software

Acest modul nu este compatibil software cu shieldul W5100.

Sunt doua librarii pe care le-am testat cu acesta si functioneaza:

- ethercard

- UIPEthernet

Ele trebuie descarcate (zip) apoi din GUI: Sketch -> Include library -> Add .ZIP Library.

Coduri exemplu se pot gasi apoi in File -> Examples.

Exemplu de conectare:

Pentru realizarea acestui exemplu de conectare aveti nevoie de urmatoarele:

1x Modul ethernet interfata SPI ENC28J60 || Referinta BLKGCS_ETH_MOD
1x Placa de dezvoltare UNO || Referinta TXVMOK_DB-UNO-R3
     diferite fire necesare pentru realizarea legaturilor electrice

1. Conectati pinii modulului ethernet si pinii placii Uno conform indicatiilor de mai jos:
   - SO -> Arduino pin 12
   - SI (ST) -> Arduino pin 11
   - SCK -> Arduino pin 13
   - CS -> Arduino pin 10
   - 5V -> Arduino 5V pin
   - GND -> Arduino Gnd pin
   Denumiri echivalente pini:
   LNT = INT
   ST = SI
   Q3 = 3.3V
2. Dupa realizarea conexiunilor alimentati placa de dezvoltare Uno.
3. In Arduino IDE instalati libraria EtherCard (aceasta poate fi instalata accesand meniul Tools->Manage Libraries...):

4. Dupa instalarea librariei deschideti si incarcati exemplul pings (File->Examples->EtherCard->pings)
5. Dupa incarcare deschideti serial monitor si setati baud rate-ul la 57600, acesta va arata ca in imaginea de mai jos:


Continutul coletului:

1x buc. modul ethernet interfata SPI ENC28J60 5V
