Descrierea produsului:

Modulul este potrivit pentru celule cu litiu cu tensiune nominală de 3,7 V și tensiune maximă de 4,2 V (inclusiv 18650, 26650, baterii cu litiu polimer, fără limitare a dimensiunilor).Potrivită pentru curenți de pornire sub 25 A și sub 50 W, sau sarcini rezistive sub 168 W, cu funcție de încărcare echilibrată.

Când bateria este încărcată, încălzirea rezistentei de echilibrare este un fenomen normal, indicând faptul că circuitul de egalizare funcționează; dacă rezistența se încălzește și în starea de neîncărcare, vă rugăm să verificați modul de legare al bateriilor.

ATENTIE!   ATENTIE!   ATENTIE!   ATENTIE!   ATENTIE!

Tehnologia bateriilor cu litiu este PERICULOASĂ iar pentru crearea unei baterii este necesară stăpanirea foarte bună a domeniului.

O baterie executată necorespunzător atât din punct de vedere electric cât și mecanic/termic poate lua foc sau chiar exploda în mod aleator.

Mulți operatori economici refuză transportul bateriilor cu litiu tocmai din cauza acestor pericole.

Electric:

Este STRICT INTERZISĂ folosirea celulelor cu rezistențe interne diferite (neverificate, recuperate, de calitate slabă, cu grad de uzură diferit, etc)! Capacitatea si rezistența internă a celulelor trebuie să fie cât mai apropiată!

În mod contrar durata de viață a bateriei va fi redusă drastic sau este posibil ca bateria să se distrugă în mod violent în momentul punerii în funcțiune.

Capacitatea/rezistența internă a bateriilor se măsoară folosind dispozitive speciale de testare a bateriilor.

Ideală este folosirea de celule de la același furnizor, același lot și testate să aibă rezistența internă similară.

Folosirea unor celule necorespunzătoare duce la defectarea acestora, a restului celulelor și la pierderea garanției.

Din cauza rezistențelor interne diferite, o celulă se va descărca mai repede decât alta și tensiunea va coborî sub tensiunea minimă a ei, lucru care va duce la distrugerea iremediabilă a acesteia.

O celula distrusă va duce apoi la distrugerea în lanț a celorlalte celule și a modulului BMS.

Celulele trebuie conectate între ele folosind sudura în puncte în niciun caz cositorite.

Conductorii folosiți pentru legarea celulelor trebuie dimensionați în așa fel încât să suporte curentul maxim generat de toate celulele bateriei.

În momentul asamblării bateriei trebuie ținut cont de faptul că toate celulele sunt permanent sub tensiune. Un scurt circuit accidental poate duce la electrocutare, distrugerea unor celule și a BMS-ului cu consecințele menționate anterior.

Mecanic:

Bateria trebuie protejată împotriva loviturilor, străpungerilor precum și a contactelor electrice externe.

Este recomandată izolarea completă a bateriei și folosirea unei carcase metalice pentru a proteja de un eventual incendiu.

Cablurile necesită terminale/conectori sertizați folosind unelte specializate sau conectori cositoriți.

Termic:

Modulul are nevoie de răcire adecvată in funcție de nivelul intensitații curentului utilizat. În cazul în care răcirea nu este asigurată corespunzator, acestea se vor defecta și va duce automat la pierderea garanției.

Pentru racire poate fi necesar atașarea unui radiator (nu este inclus) si asigurarea unui flux de aer corespunzator: carcasa să fie aerisită sau să folosiți un ventilator (nu este inclus).

Declinare a răspunderii:

Informațiile prezentate mai sus sunt de bază, în niciun caz suficiente. Acestea nu se substituie studiilor aprofundate in domeniu.

Modulele sunt destinate exclusiv firmelor specializate si autorizate în domeniu, în niciun caz amatorilor.

Specificatii tehnice:

Dimensiunea produsului: 48*20*3.4mm
Tensiune de încărcare: 8.4V - 9.0V
Curent de descărcare continuă (limita superioară): 20A (Dacă mediul de răcire nu este bun, reduceți utilizarea curentului de sarcină)
Curent de încărcare continuă (limită superioară): 10A

Continutul coletului:

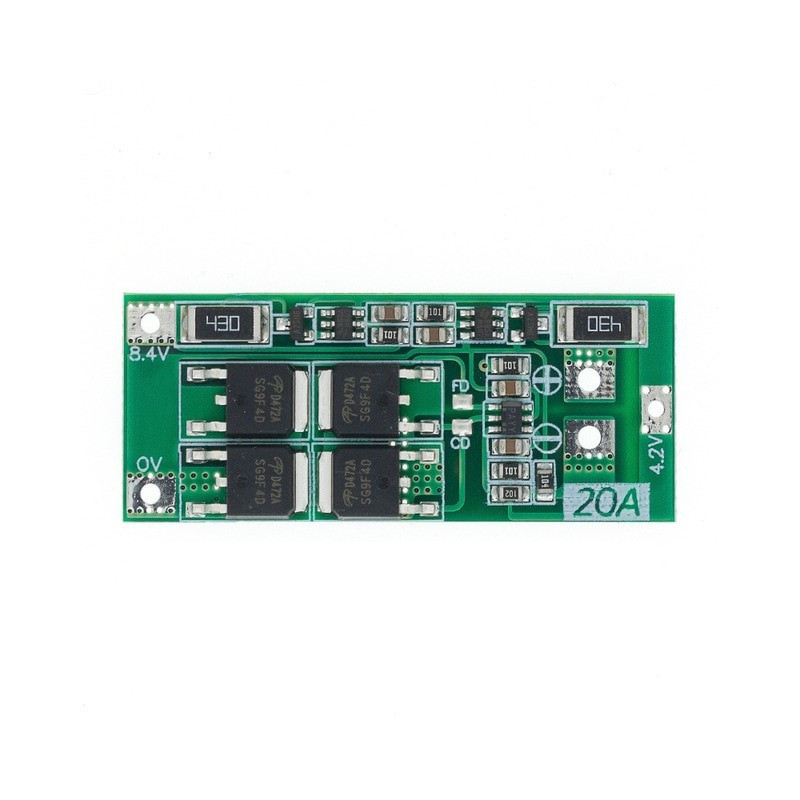

1x buc. modul protectie si echilibrare baterii Li-ion 2S 7.4V-8.4V 20A
