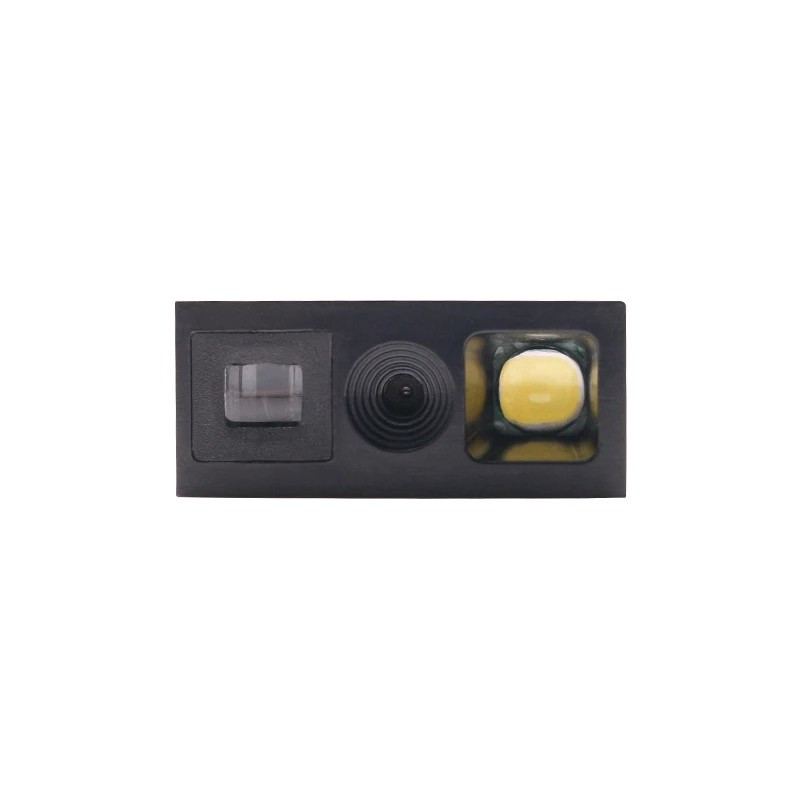

Modul scanner coduri de bare E2100 RS232

DESCRIEREA PRODUSULUI:

Scanner care poate fi folosit pentru scanarea codurilor de bare 1D si 2D.

Plăcile de dezvoltare au un port serial (UART) care poate fi folosit pentru a comunica cu scanner-ul.

Mai jos este prezentat un exemplu de conectare care foloseste doar un modul USB - Serial insa modulul poate fi usor schimbat cu o placa de dezvoltare, modul de conectare pastrandu-se.

SPECIFICATII TEHNICE:

• Conexiune: FPC 12p cu pitch de 0.5mm
• Tensiune de alimentare: 5V
• Consum de curent: 190mA (maxim 220mA)
• Senzor de imagine: CMOS 640 x 480
• Iluminare: Led alb
• Tinta: Led rosu (linie)
• Coduri 1D: Codabar, Code39, Code 32, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, Code 39, Code 11, Code 128, UPC-A, UPC-E, EAN-8, EAN-13, MSI, ISSN, ISBN, GS1 DataBar
• Coduri 2D: PDF417, MicroPDF417, QR Code, Micro QR, Aztec, Data Matrix
• Temperatura de operare: -10~60
• Dimensiuni: 12.55 x 13 x 28.55 mm

Pinout:

1. Exemplu de conectare folosind un convertor USB-TTL:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x buc. modul scanner coduri de bare E2100 RS232 || Referinta AKLVUL_E2100_TTL
1x buc. modul USB to serial HT42B534 GroundStudio || Referinta IQBHVL_GS
1x buc. modul FPC GroundStudio 12 pini || Referinta UVNCQJ_AAA
1x buc. modul buzzer pasiv || Referinta DIHMTD_Buzz-pasiv
1x buc. microswitch || Referinta TXAKQL_3JWD-DBHD-13.5-125
diferite fire pentru realizarea conexiunilor electrice

Wiring:

Modulul adaptor FPC se conecteaza la E2100 ca in poza de mai jos:

Pinii modulului FPC se vor conecta apoi la restul componentelor astfel:

Dupa realizarea legaturilor de mai sus conectati modulul USB serial holtek la un calculator si deschideti un serial monitor cu baud 9600.

Pentru afisare poate fi folosit de exemplu Serial Monitor din Arduino IDE.

In momentul  in care veti declansa o citire prin apasarea butonului scanner-ul va aprinde led-ul pana cand va efectua o scanare.

Codul va fi transmis prin portul serial iar led-ul se va stinge pana cand butonul va fi declansat din nou.

2. Exemplu de conectare folosind o placa de dezvoltare si display I2C:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x buc. modul scanner coduri de bare E2100 RS232 || Referinta AKLVUL_E2100_TTL
1x buc. GroundStudio Jade Uno || Referinta ETVTCH_GS
1x buc. modul FPC GroundStudio 12 pini || Referinta UVNCQJ_AAA
1x buc. modul buzzer pasiv || Referinta DIHMTD_Buzz-pasiv
1x buc. microswitch || Referinta TXAKQL_3JWD-DBHD-13.5-125
1x buc. Display OLED 0.96" I2C Albastru JMD0.96D-1 || Referinta REANDH_OLED_12C_JMD
diferite fire pentru realizarea conexiunilor electrice

Wiring:

Modulul adaptor FPC se conecteaza la E2100 ca in poza de mai jos:

Pinii modulului FPC se vor conecta apoi la restul componentelor astfel:

Dupa realizarea legaturilor de mai sus conectati placa de dezvoltare la un calculator si incarcati codul "E2100-Scanner_SoftwareSerial.ino" disponibil la acest LINK.

In momentul  in care veti declansa o citire prin mentinerea apasata a butonului, scanner-ul va aprinde led-ul pana cand va efectua o scanare.

Codul va fi transmis prin portul serial si afisat pe display iar led-ul se va stinge pana cand butonul va fi declansat din nou.

CONTINUTUL COLETULUI:

1x buc. modul scanner coduri de bare E2100 RS232

1x buc. cablu flexibil 12p 60mm cu pitch 0.5mm
