Senzor ultrasonic rezistent la apa
  • Senzor ultrasonic rezistent la apa

Senzor ultrasonic rezistent la apa

PGRBVN_ULTRASONIC_WATERP
53,01 lei
Include TVA
Cantitate
Stoc epuizat

  Livram și în lockere

Preț de la 10.27 LEI
Ridică-ți comenzile când vrei tu!

  Livrare rapidă: o zi lucrătoare!

Comandă până la ora 14:00 și expediem astăzi coletul

  Garantie 2 ani

Produse sigure, fără griji!

  Retur simplu în 14 zile

Produse nefolosite? Retur fără întrebări!

Descriere

Descrierea produsului:

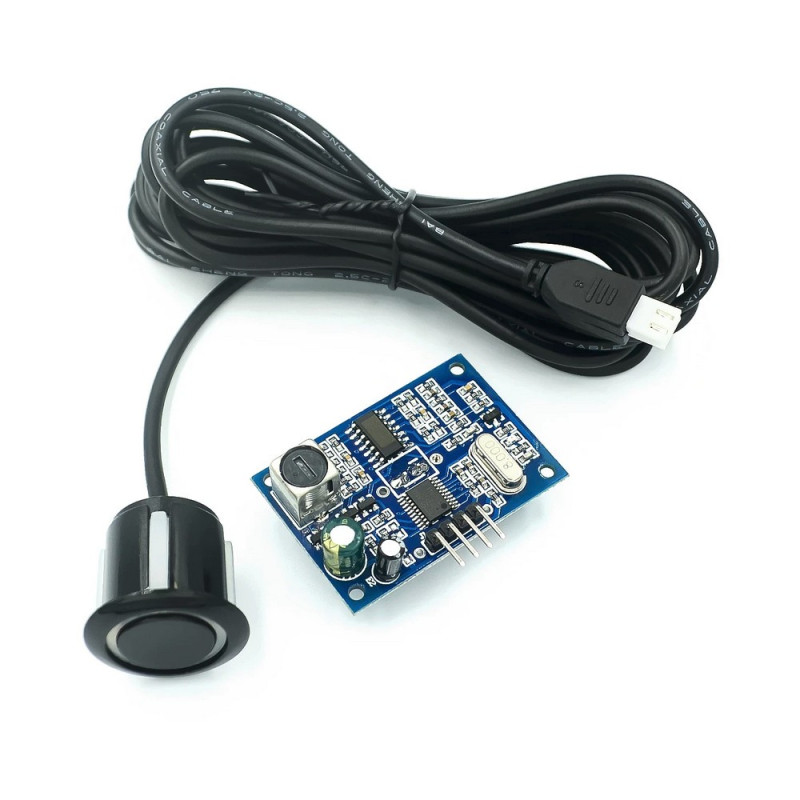

Acest senzor ultrasonic rezistent la apă prezintă câteva avantaje constructive importante față de senzorii convenționali. Acesta vine în două părți separate unul fiind traductorul care este elementul de detectare și celălalt fiind tabloul de comandă. Modulul este capabil să furnizeze informații despre obiecte aflate la distanțe de 250 mm până la 4500 mm. Marele avantaj al utilizării acestui senzor ultrasonic este că puteți pune elementul de detectare departe de toate circuitele de comandă.

Specificatii tehnice:

  • Model: AJ-SR04M
  • Mic și ușor de utilizat
  • Precizie mare
  • Tensiune de lucru: DC 3-5.5V
  • Curent static de lucru: 5mA
  • Curent de lucru: 30mA
  • Unghi de lucru: 50 °
  • Distanta minima: 25cm
  • Distanta maxima: 450cm
  • Frecventa emisiei acustice: 40kHz
  • Dimensiune modul: 41mm * 28.5mm
  • Lungime cablu: 248cm
  • Temperatura de functionare: -10 ~ 70 °C

Alegerea modului de pornire folosind rezistenta R19 (implicit "Open"):


Pentru informatii suplimentare verificati manualul in limba engleza "AJ-SR04M User Manual.pdf" disponibil in sectiunea DESCARCARI.

Exemplu de conectare Arduino IDE:

Pentru realizarea acestui exemplu aveti nevoie de urmatoarele:

1x buc. senzor ultrasonic rezistent la apa || Referinta PGRBVN_ULTRASONIC_WATERP

1x buc. placa de dezvoltare GroundStudio Jade Nano+ || Referinta RZLLCW_GS

diferite fire necesare pentru realizarea legaturilor electrice

Realizati conexiunile urmatoare intre placa de dezvoltare si modulul ultrasonic:

AJ-SR04M __________ Jade Nano+
     5 V __________ 5 V
     Trig __________ Pin 2
     Echo __________ Pin 3
     GND __________ GND

Pasul 1 - Descarcati Arduino IDE

Arduino IDE

Inainte de a conecta placa la USB incepeti prin a descarca Arduino IDE 1.8.x  de la adresa de mai sus in functie de preferintele dvs. si de sistemul de operare utilizat.

Pasul 2 - Conectati placa de dezvoltare la computer

Dupa conectarea initiala prin cablu usb-c, computerul va incera sa caute un driver compatibil. In cazul acesta se va conecta direct la windows cu ajutorul chipului HT42B534-2 deoarece driverele pentru acesta se vor instala automat.



Pasul 3 - Realizarea setarilor necesare in Arduino IDE.

In "File->Preferences->Aditional Boards Manager URLs:" adaugati linkul urmator: "https://raw.githubusercontent.com/GroundStudio/Boards/master/package_groundstudio_index.json".


Accesati "Tools->Board->Boards Manager".


Cautati setul de board-uri "GroundStudio Jade Boards" si instalati ultima versiune disponibila.


Dupa instalare, veti avea disponibil in meniul "Tools" board-ul "GroundStudio Jade Nano+"


In continuare , trebuie sa ii spunem IDE-ului Arduino la care dintre porturile seriale ale computerului nostru este conectat la Jade Nano+. Pentru aceasta, mergeti din nou la "Tools", apoi selectati portul COM al Jade Nano+.

Daca aveti mai multe porturi si nu sunteti sigur care dintre porturi este Jade Nano+, deconectati-l pentru o clipa si verificati in "Device Manager" meniul "Ports" pentru a vedea care dintre acestea dispare.

Dupa selectarea COM-ului si a Board-ului puteti incarca (Upload) codul de mai jos:

#define trigPin 2
#define echoPin 3
long duration;
int distance;
void setup() {
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);

Serial.begin(9600);
}
void loop() {
digitalWrite(trigPin, LOW);

delayMicroseconds(5);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);

duration = pulseIn(echoPin, HIGH);

distance = duration*0.034/2;

Serial.print("Distance = ");
Serial.print(distance);
Serial.println(" cm");

delay(100);
}

Dupa incarcarea codului deschideti Serial Monitor si selectati baud-ul la valoarea 9600 urmand ca distant in centimetrii dintre senzor si obiect sa fie afisata la fiecare 100 de milisecunde.


Continutul coletului:

1x buc. modul ultrasonic

1x buc. senzor cu cablu
